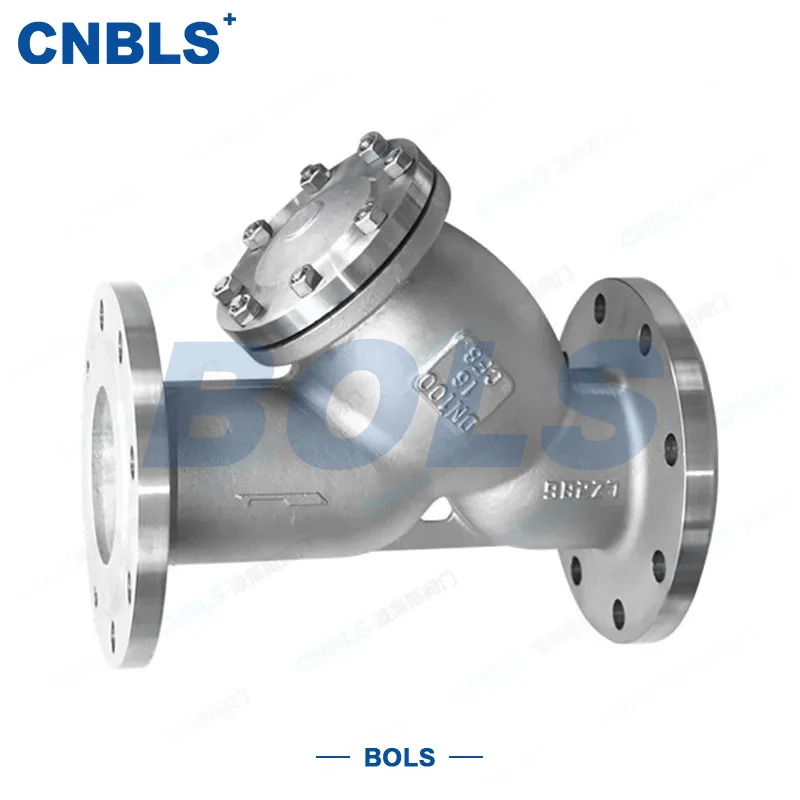

Filtro di tipo Y con flangia in acciaio inossidabile

Scenari applicativi principali

Il filtro di tipo Y con flangia in acciaio inossidabile presenta una struttura compatta, alta efficienza, facile manutenzione ed eccellente resistenza alla corrosione. È ampiamente utilizzato in vari sistemi di tubazioni per purificare i fluidi e proteggere le apparecchiature.

● Industria alimentare e farmaceutica: acciaio inossidabile 316L + guarnizioni per alimenti, schermo ad alta precisione da 100–200 mesh, soddisfa pienamente gli standard FDA/3A. Nessuna precipitazione di metalli pesanti, nessuna contaminazione. Adatti per il trasporto di materie prime, bevande, produzione lattiero-casearia con scarico in linea.

● Industria petrolchimica: materiale 316/316L, classificazione Classe 150–Classe 600. Rimuove efficacemente le particelle da solventi, greggio acido e mezzi clorurati per proteggere valvole e strumenti. Modello con spurgo automatico per funzionamento continuo.

● Municipalità ed edilizia: acciaio inossidabile 304, 20–60 mesh. Rimuove sabbia e ruggine da sistemi di approvvigionamento idrico, HVAC e sistemi di approvvigionamento idrico secondari. Protegge pompe ed elettrovalvole con bassi costi di manutenzione.

● Produzione industriale: per sistemi idraulici, linee di aria compressa, circuiti di raffreddamento. La rete 50–100 rimuove le particelle metalliche e la polvere per ridurre l'usura. Il design di tipo Y garantisce una resistenza al flusso minima.

● Strumenti ed elettronica di precisione: rete sinterizzata da 200–500 mesh per acqua ultrapura e sistemi a semiconduttori. Il 316L garantisce elevata pulizia e funzionamento stabile.

Vantaggi principali del prodotto

● Alta efficienza e bassa resistenza: perdita di flusso ≤ 0,02 MPa, efficienza di filtrazione ≥ 98%.

● Robusto e durevole: corpo in acciaio inossidabile forgiato, resistenza all'alta pressione.

● Ampia compatibilità: 304/316/316L per acqua, petrolio, gas, prodotti chimici.

● Manutenzione semplice: spurgo in linea, schermo a sgancio rapido, tempi di inattività minimi.

● Sicuro e conforme: FDA/3A per prodotti alimentari/farmaceutici; soddisfa gli standard GB e ASME.

Parametri tecnici fondamentali

Definizione del prodotto e principio di funzionamento

Il filtro di tipo Y con flangia in acciaio inossidabile è un dispositivo di filtraggio di precisione con passaggio di flusso di tipo Y e connessione filettata femmina. Rimuove particelle solide, ruggine e solidi sospesi per proteggere pompe, valvole e strumenti a valle.

Principio di funzionamento: basato sulla sedimentazione per gravità + filtrazione a schermo. Il materiale entra nel corpo di tipo Y; le particelle pesanti si depositano nella camera inferiore. Le particelle fini vengono intrappolate dallo schermo. Il fluido pulito scorre a valle. È prevista una valvola di scarico per una facile pulizia senza smontaggio, riducendo notevolmente i tempi di fermo.

La connessione filettata standard (NPT/BSP/GB) e il materiale 304/316/316L garantiscono un'ampia adattabilità a vari fluidi e condizioni difficili.

Tipi principali e corrispondenza delle applicazioni

Guida alla selezione dei materiali

Corpo e telaio

● 304: Acqua, aria, olio in generale; -20°C~100°C; PN16–PN40; industria municipale e generale.

● 316: Cloruro, acido debole, acqua di mare; -20°C~180°C; PN16–PN63; migliore resistenza alla vaiolatura.

● 316L: forte corrosione, servizio igienico; -40°C~200°C; FDA/3A; farmaceutico e alimentare.

Schermo

● Rete tessuta: 10–200 mesh, economica e facile da sostituire.

● Rete sinterizzata: 200–500 mesh, ad alta resistenza, resistente all'usura.

● Hastelloy: temperatura elevata ≤300°C, corrosione estrema.

Sigilli

● PTFE: -20°C~180°C, forte resistenza alla corrosione.

● EPDM: -20°C~120°C, resistente agli agenti atmosferici per sistemi idrici.

● FKM (Viton): -20°C~200°C, alte temperature e corrosione.

● Silicone alimentare: FDA/3A, inodore, non inquinante.

Installazione e manutenzione

Installazione

1.Segui la freccia del flusso; installare con la camera di spurgo rivolta verso il basso.

2.Pulire la tubazione prima dell'installazione; controllare lo schermo e le guarnizioni.

3.Utilizzare nastro o guarnizioni in PTFE; serrare correttamente per evitare danni.

4.Riservare spazio di manutenzione ≥30 cm; installare la copertura all'aperto.

5. Pressurizzare lentamente, sfiatare l'aria, testare la pressione per 30 minuti prima dell'uso.

Manutenzione

1.Spurgo regolare: 1–2 volte/settimana (normale); 1–2 volte/giorno (supporti sporchi).

2. Pulire lo schermo quando la differenza di pressione è ≥ 0,02 MPa. Sostituirlo se rotto.

3. Pulire il corpo, applicare olio antiruggine; controllare l'eventuale presenza di vaiolature in un ambiente corrosivo.

4.Risolvere tempestivamente eventuali perdite, flusso basso o differenza di alta pressione.

5.Stabilire registri di manutenzione per la gestione del ciclo di vita.
