Filtro di tipo Y

BolaisiI filtri di tipo Y fungono da unità prefiltro per le tubazioni, intercettando contaminanti solidi come sedimenti e scorie di saldatura per proteggere pompe, valvole e strumenti a valle. Disponibili in diversi materiali del corpo e diametri nominali, sono compatibili con acqua, olio, gas, vapore e altri fluidi. Lo schermo rimovibile può essere pulito e riutilizzato. Dotata di opzioni di installazione flessibili, ogni unità è sottoposta a molteplici ispezioni di fabbrica. I nostri prodotti sono venduti in tutto il mondo con una garanzia completa di 12 mesi e su richiesta sono disponibili specifiche personalizzate.

Definizione del prodotto

Un filtro di tipo Y è un raccordo di purificazione meccanico installato all'estremità anteriore delle tubazioni dei fluidi, che prende il nome dalla struttura del corpo valvola a forma di Y angolato. Quando il fluido scorre attraverso il corpo della valvola, lo schermo di precisione integrato intercetta le impurità particellari solide contenute nel fluido, consentendo al fluido pulito di fluire verso l'apparecchiatura a valle. I filtri di tipo Y sono compatibili con acqua, olio, gas e altri fluidi. Le specifiche della maglia standard sono le seguenti: 18–30 mesh per il servizio idrico, 10–100 mesh per il servizio gas e 100–480 mesh per il servizio petrolifero. La cartuccia del filtro può essere rimossa per la pulizia e riutilizzata ripetutamente. Questo prodotto esegue solo la prefiltrazione delle impurità della tubazione senza alterare la portata o la pressione del mezzo. Può essere abbinato a valvole a saracinesca, valvole a sfera, valvole a globo, pompe acqua, scambiatori di calore e flussometri. Riduce l'abrasione, il blocco e gli arresti non pianificati delle apparecchiature della tubazione alla fonte, riducendo significativamente i costi di manutenzione e sostituzione delle apparecchiature.

Specifiche tecniche

1.Marca:Bolaisi

2.Modello: GL41H/W-16C/P

3. Diametro nominale: DN15 ~ DN300

4. Materiale corpo valvola: acciaio al carbonio fuso WCB/acciaio inossidabile 304/acciaio inossidabile 316

5. Classe di pressione: PN10, PN16, PN25, PN40

6. Tipo di connessione: connessione flangiata

7. Materiale dello schermo: rete metallica in acciaio inossidabile 304/316

8.Precisione di filtrazione dello schermo: mesh standard 40/60/80/100 (personalizzabile)

9. Supporti applicabili: acqua di rubinetto, acque reflue, prodotti petroliferi, gas naturale, vapore, ecc.

10.Temperatura operativa: versione in acciaio fuso ≤ 350°C; Versione in acciaio inox ≤ 280°C

11. Direzione del flusso del fluido: unidirezionale diretto

12. Requisiti di installazione: adatto sia per tubazioni orizzontali che verticali; la vaschetta del vaglio deve essere rivolta verso il basso.

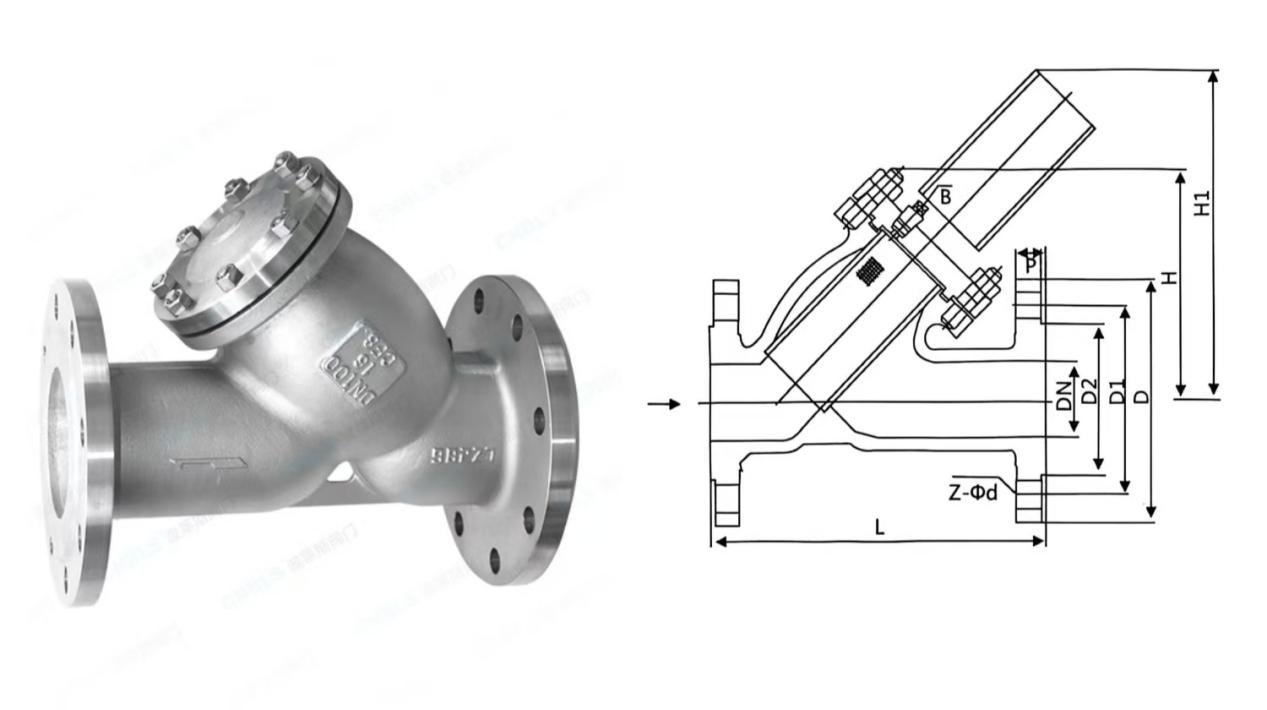

Disegni del prodotto e parametri tecnici

Periodo di garanzia e regolamenti post-vendita per restituzione/cambio

1. Durata della garanzia

TuttoBolaisiI filtri di tipo Y sono coperti da una garanzia completa di 12 mesi a partire dalla data in cui la merce lascia la nostra fabbrica. Copertura della garanzia: difetti di qualità originati in fabbrica, tra cui fori di spillo sui corpi valvola, perdite dalla flangia, danni agli schermi originali e difetti del processo di produzione. Esclusioni dalla copertura della garanzia: Danni causati da smontaggio e montaggio non autorizzati, eccessiva corrosione del mezzo, impatto con oggetti granulari duri, intasamento e deformazione dello schermo dovuti a spurgo irregolare e funzionamento oltre i limiti di pressione o temperatura nominali.

2. Regole di restituzione e cambio

1. Merce danneggiata al ricevimento o difetti di qualità di fabbrica: i clienti devono fornire foto reali e prove video. Offriamo sostituzione gratuita o servizio di riparazione gratuito.

2.Annullamento dell'ordine da parte del cliente unilateralmente/selezione errata di dimensioni, parametri o standard: per gli ordini non prodotti, il risarcimento dei danni materiali parziali verrà detratto dal rimborso. Gli ordini completamente finiti e spediti non sono idonei per la restituzione incondizionata.

3.Restituzione senza problemi di qualità: la merce deve rimanere non aperta e senza graffi dovuti all'uso. Il cliente dovrà sostenere tutta la logistica internazionale in entrata e in uscita, lo sdoganamento e le spese tariffarie, oltre a una detrazione delle perdite di elaborazione per l'elaborazione del reso.

Campi di applicazione

1.Progetti di approvvigionamento idrico e drenaggio municipali Pre-filtrazione per condotte principali dell'acqua di rubinetto urbana, linee di trattamento delle acque reflue e case di pompaggio dell'approvvigionamento idrico secondario. Intercetta i sedimenti e la ruggine delle tubazioni per proteggere pompe dell'acqua, contatori dell'acqua e riduttori di pressione.

2. Industria petrolifera e del gas Condotte per il trasporto del petrolio greggio, stazioni di regolazione della pressione del gas e tubazioni delle stazioni di rifornimento del gas. Filtra scorie di saldatura e detriti metallici per evitare inceppamenti e malfunzionamenti dei regolatori di pressione e dei flussometri.

3. Linee di produzione chimica Oleodotti per il trasferimento di calore, linee di consegna di acidi deboli e alcali deboli e tubazioni di circolazione del reattore. Filtra le particelle cristalline nel mezzo per prolungare la durata di valvole e scambiatori di calore.

4.Centrali elettriche e sistemi HVAC di riscaldamento Condutture dell'acqua di alimentazione delle caldaie, reti di vapore ad alta temperatura e sistemi di circolazione dell'acqua di condizionamento centrale. Rimuove incrostazioni e contaminanti di ruggine per evitare il blocco dei tubi di scambio termico.

5. Industrie metallurgiche, cartiere e tessili Sistemi di circolazione dell'acqua di raffreddamento e condotte per il trasporto dei liquami. Intrappola le particelle solide per salvaguardare laminatoi, pompe dell'acqua e valvole di controllo tessili di precisione.

6.Supporto per apparecchiature commerciali all'estero Tubazioni fluide di apparecchiature per acqua pura, caldaie a combustibile, macchine per la pulizia e compressori d'aria. Appalti di supporto a lungo termine da parte di produttori di apparecchiature in Europa, America e Sud-Est asiatico.

Perché scegliereValvoleBolaisi?

1. Fornitura diretta dalla fabbrica di origine per il commercio estero senza alcun margine di intermediazione. Possediamo fonderie indipendenti di acciaio inossidabile e acciaio fuso, nonché officine di lavorazione, su misura per i mercati esteri. Garantiamo tempi di consegna stabili per ordini all'ingrosso.

2. Schermo di precisione interamente in acciaio inossidabile, riutilizzabile dopo ripetute pulizie. Resistente alle alte temperature e all'erosione con facile smontaggio. Può essere reinstallato dopo il risciacquo con acqua pulita senza la frequente sostituzione dei materiali di consumo, riducendo i costi operativi a lungo termine dei clienti.

3. Molteplici opzioni di materiali per tutte le condizioni di lavoro, compatibili con complessi ambienti operativi all'estero. L'acciaio fuso è adatto al vapore ad alta temperatura; L'acciaio inossidabile 304 è adatto a fluidi di acqua, petrolio e gas; L'acciaio inossidabile 316 funziona con fluidi leggermente corrosivi. I nostri prodotti soddisfano diversi requisiti operativi di progetti chimici, termici e di fornitura e drenaggio dell'acqua in tutto il mondo.

4. Ispezione di fabbrica in tre fasi per una qualità costante di livello di esportazione. Tutti i prodotti sono sottoposti a test dello spettro PMI delle materie prime, test di resistenza idrostatica del corpo valvola e ispezione a campione della precisione della filtrazione dello schermo. Ad ogni unità è allegato un certificato di ispezione di fabbrica, conforme agli standard internazionali sulle apparecchiature per fluidi.

5. Sistema post-vendita completo per il commercio estero I gestori dei conti dedicati al commercio estero forniscono un servizio individuale. I pezzi di ricambio verranno spediti tempestivamente per eventuali malfunzionamenti verificatisi durante il periodo di garanzia.

Domande frequenti (FAQ)

Q1: Il filtro di tipo Y deve essere installato orizzontalmente? Può essere utilizzato su tubazioni verticali?

R: È applicabile sia alle tubazioni orizzontali che a quelle verticali. Assicurati semplicemente che la vaschetta dei sedimenti del filtro sia rivolta verso il basso per facilitare la sedimentazione delle impurità e lo spurgo regolare.

Q2: Come selezionare la precisione di filtrazione? Quale dimensione della mesh è consigliata per i diversi supporti?

A: 40–60 mesh per acqua di rubinetto e liquami ordinari; 60–80 mesh per prodotti petroliferi e gas; 100–200 mesh per tubazioni per acqua pura e strumenti di precisione. Su richiesta sono disponibili dimensioni di maglia personalizzate.

Q3: Modello in acciaio fuso o acciaio inossidabile per tubazioni del vapore ad alta temperatura a 300°C?

R: Il filtro a Y in acciaio fuso WCB è la scelta preferita per il vapore a 300°C, con una resistenza alla temperatura massima di 350°C. Le versioni in acciaio inossidabile sono consigliate per condizioni di lavoro inferiori a 280°C.

Q4: Come pulire uno schermo intasato? È necessario rimuovere l'intera unità dalla tubazione?

R: Non è necessario smontare le flange del corpo valvola. Chiudere prima le valvole a saracinesca anteriore e posteriore per rilasciare la pressione, quindi aprire il tappo di scarico inferiore per scaricare l'acqua sporca. Allentare il coperchio dell'estremità superiore per estrarre lo schermo per il lavaggio e la pulizia.

Q5: Può essere dotato di una valvola di scarico automatica?

 R: Sì. La porta di scarico di tutti i modelli adotta una filettatura universale standard. È possibile installare valvole a sfera manuali o valvole di spurgo temporizzate automatiche per realizzare uno spurgo automatico non presidiato.

Q6: È possibile restituire gratuitamente uno schermo corroso o danneggiato entro il periodo di garanzia?

R: Verrà fornita la sostituzione gratuita se il danno è causato da difetti del materiale originale o di fabbricazione. Se il danno da corrosione deriva da un'eccessiva concentrazione di ioni cloruro, acido o alcali nel mezzo, non è coperto dalla garanzia, tuttavia gli schermi sostitutivi possono essere forniti a prezzo di costo.
