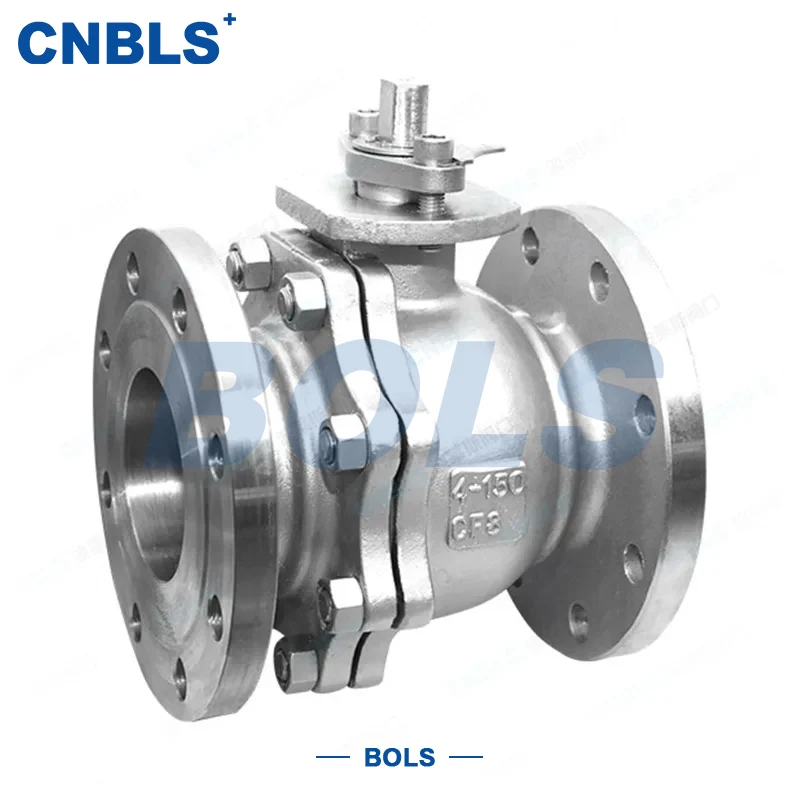

Valvole a sfera flangiate in acciaio inossidabile ANSI

Le valvole a sfera flangiate in acciaio inossidabile ANSI sono valvole di intercettazione a un quarto di giro progettate e prodotte in conformità con gli standard ANSI/ASME. Caratterizzato da un corpo completamente in acciaio inossidabile e connessione flangiata ANSI, è ampiamente utilizzato nei sistemi di tubazioni internazionali.

La valvola funziona attraverso una rotazione di 90° della sfera per ottenere una rapida apertura, chiusura e controllo del flusso. I suoi componenti principali includono un corpo in acciaio inossidabile, sfera, stelo, sedi e attuatori opzionali (manuali, pneumatici o elettrici). Grazie all'eccellente resistenza alla corrosione, alla temperatura e alla resistenza meccanica dell'acciaio inossidabile, le valvole a sfera flangiate in acciaio inossidabile ANSI funzionano in modo affidabile in condizioni di servizio impegnative e corrosive.

Viene comunemente applicato nei sistemi di tubazioni di petrolio e gas, petrolchimici, di produzione di energia e industriali generali.

Principio di funzionamento

Le valvole a sfera flangiate in acciaio inossidabile ANSI funzionano ruotando la sfera tramite lo stelo:

Completamente aperto: il foro della sfera si allinea con la tubazione, consentendo un flusso regolare e a bassa resistenza

Completamente chiuso: la sfera ruota di 90° per bloccare completamente il flusso

Posizione di strozzamento: le posizioni intermedie (0°–90°) consentono una regolazione del flusso limitata

Questo semplice design a quarto di giro garantisce alle valvole a sfera flangiate in acciaio inossidabile ANSI un funzionamento rapido, una chiusura ermetica e una caduta di pressione minima.

Caratteristiche principali

Conformità agli standard ANSI/API

Progettato secondo API 608 e ANSI B16.34, garantisce chiari valori di pressione-temperatura e facile integrazione in progetti internazionali.

Costruzione completamente in acciaio inossidabile

Disponibili nei materiali F304, F316 e F316L per gestire mezzi corrosivi come acqua clorata, acidi, alcali e servizio acido.

Connessione flangiata affidabile

Le flange ANSI B16.5 RF o RTJ forniscono installazione sicura, facile manutenzione e compatibilità con tubazioni standardizzate.

Strutture a sfera opzionali

Classe 150/300: design tipicamente a sfera flottante

Classe 600 e superiore: sfera solitamente montata su perno per una coppia inferiore

Questa flessibilità consente alle valvole a sfera flangiate in acciaio inossidabile ANSI di coprire un ampio intervallo di pressioni.

Opzioni di posti flessibili

Principali Specifiche Tecniche

Standard di progettazione e test

Per garantire affidabilità e tracciabilità, le valvole a sfera flangiate in acciaio inossidabile ANSI sono conformi a:

Applicazioni tipiche

Le valvole a sfera flangiate in acciaio inossidabile ANSI sono ampiamente utilizzate in:

Impianti petroliferi e petrolchimici

Trasmissione del gas naturale

Lavorazione chimica fine

Sistemi elettrici e a vapore

Condotte farmaceutiche e alimentari (con materiali adeguati)

Condotte industriali corrosive

Fornisce prestazioni di intercettazione affidabili nei servizi a media e alta pressione.

Linee guida per la selezione

Per prestazioni ottimali, considerare quanto segue:

① Corrispondenza della classe di pressione

Selezionare la Classe 150/300/600 in base alla pressione di progetto della tubazione e ai valori nominali ANSI B16.34.

② Compatibilità dei materiali

③ Selezione del tipo di posto

Servizio pulito → Sedile morbido

Alta temperatura o corpi solidi → Sede metallica

④ Scelta della facciata della flangia

Servizio standard → RF

Requisiti di alta pressione o di tenuta elevata → RTJ

Suggerimenti per l'installazione e la manutenzione

Per prolungare la durata:

Installare le flange secondo ANSI B16.5 con serraggio incrociato

Verificare il modello e la potenza prima dell'installazione

Operare rigorosamente entro l'intervallo 0°–90°

Controllare periodicamente la tenuta dello stelo e la tenuta della flangia

Applicare grasso resistente alla corrosione secondo necessità

Scaricare la cavità della valvola prima di lunghi arresti

Una corretta manutenzione aiuta a garantire un funzionamento stabile a lungo termine delle valvole a sfera flangiate in acciaio inossidabile ANSI.
