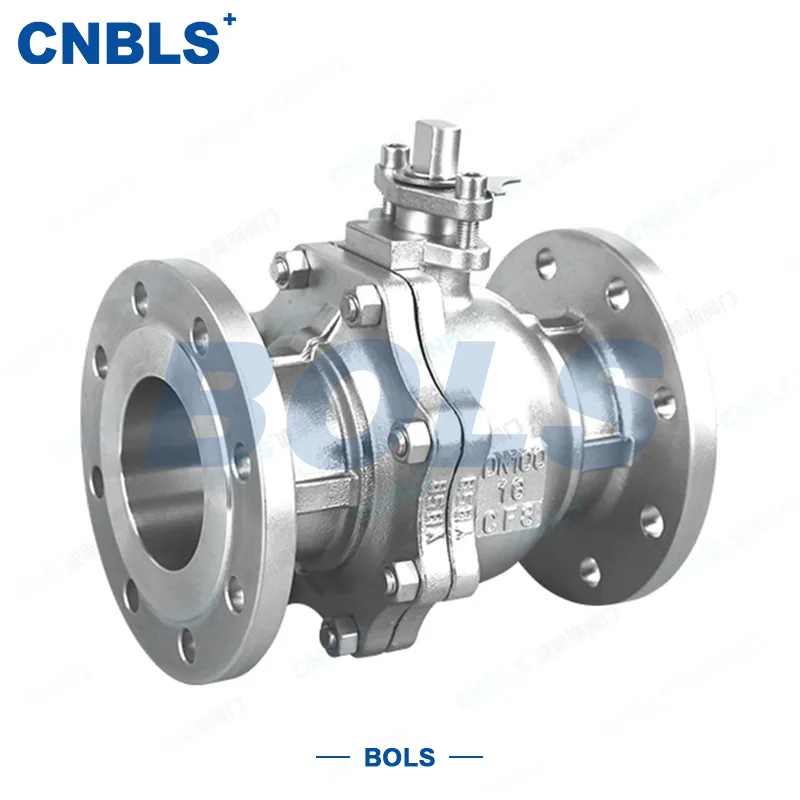

Valvola a sfera flangiata GB

La valvola a sfera flangiata GB è una valvola di controllo dei fluidi industriali con nucleo con connessione flangiata standard nazionale, che realizza l'on-off della tubazione e la regolazione del flusso attraverso la rotazione di 90° del nucleo sferico ed è una delle valvole di intercettazione tradizionali più utilizzate nei sistemi di tubazioni industriali globali.

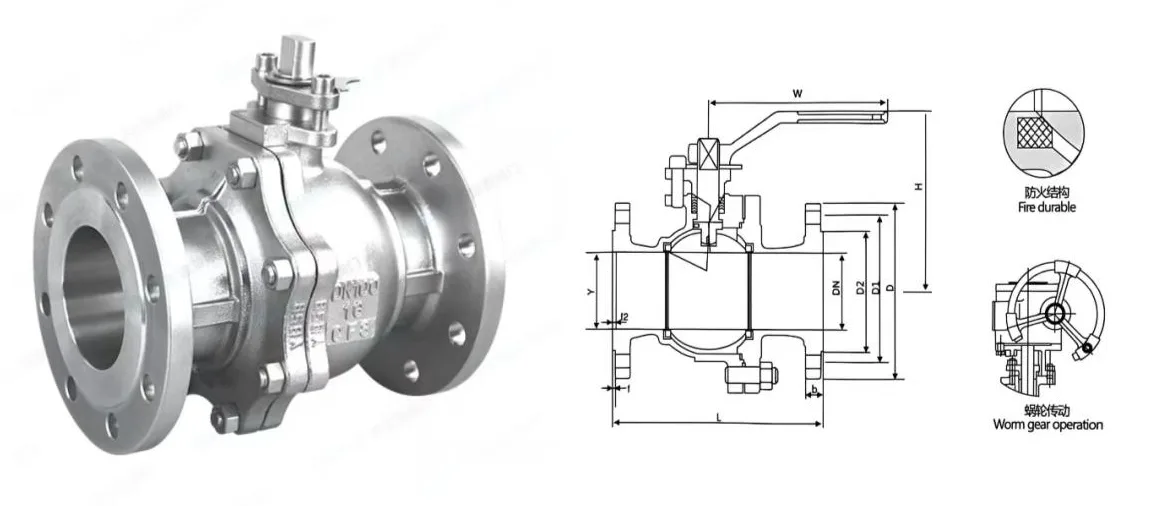

Questa valvola è composta principalmente da componenti principali tra cui corpo valvola, sfera flottante, stelo valvola, sede valvola, gruppo di tenuta ed estremità flangiate standard nazionali. Oltre all'azionamento manuale standard, può anche essere dotato di ingranaggi a vite senza fine, dispositivi di attuazione pneumatici, elettrici e idraulici per soddisfare i requisiti di controllo automatico delle diverse condizioni di lavoro industriali. Presenta i principali vantaggi di apertura e chiusura rapide, resistenza ai fluidi estremamente bassa, struttura compatta, tenuta bidirezionale affidabile, ampia compatibilità con i fluidi e installazione e manutenzione convenienti. Con prestazioni operative stabili a lungo termine e una forte adattabilità a condizioni di lavoro complesse, la valvola a sfera flangiata GB è diventata un componente chiave indispensabile nei sistemi di trasmissione e controllo dei fluidi industriali.

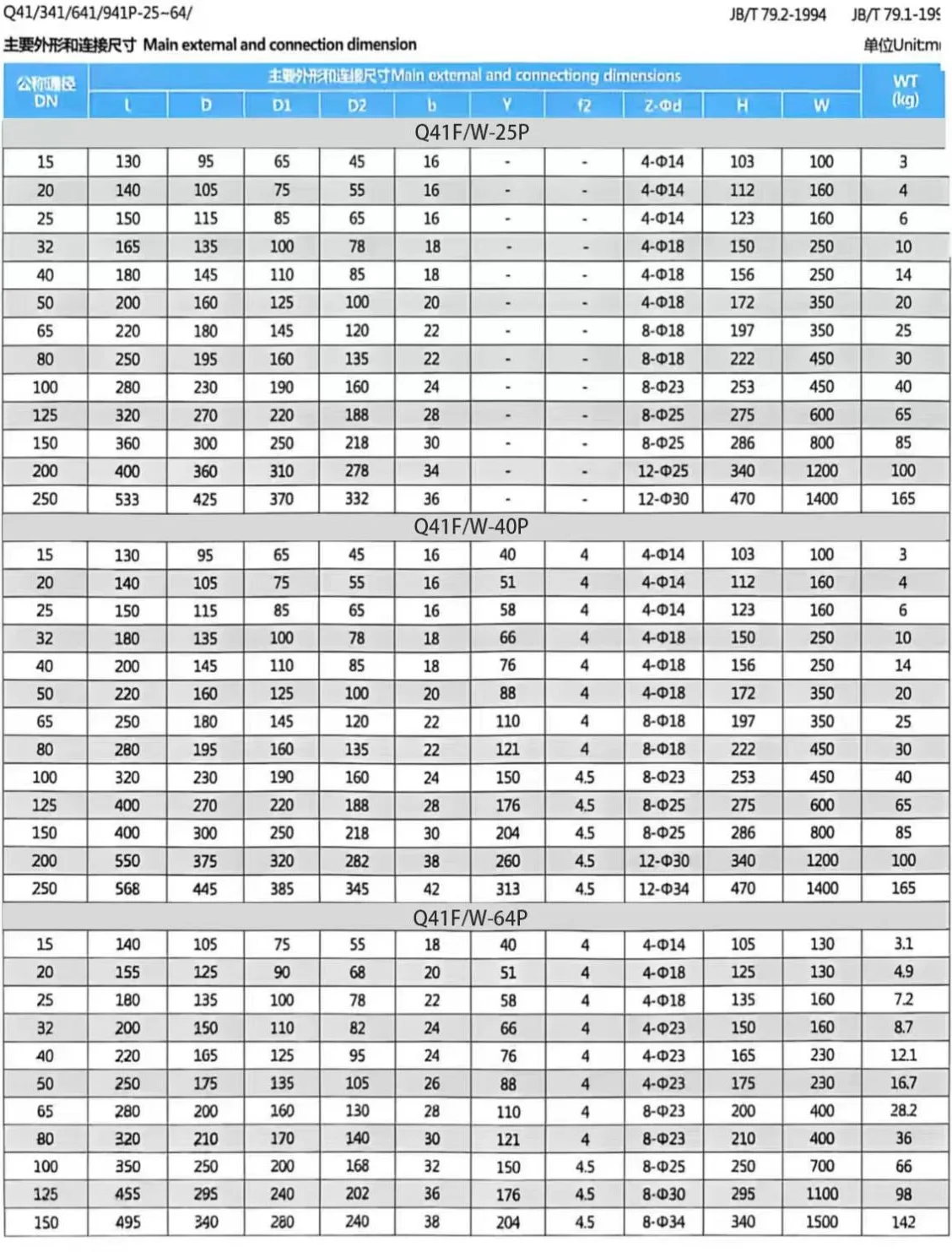

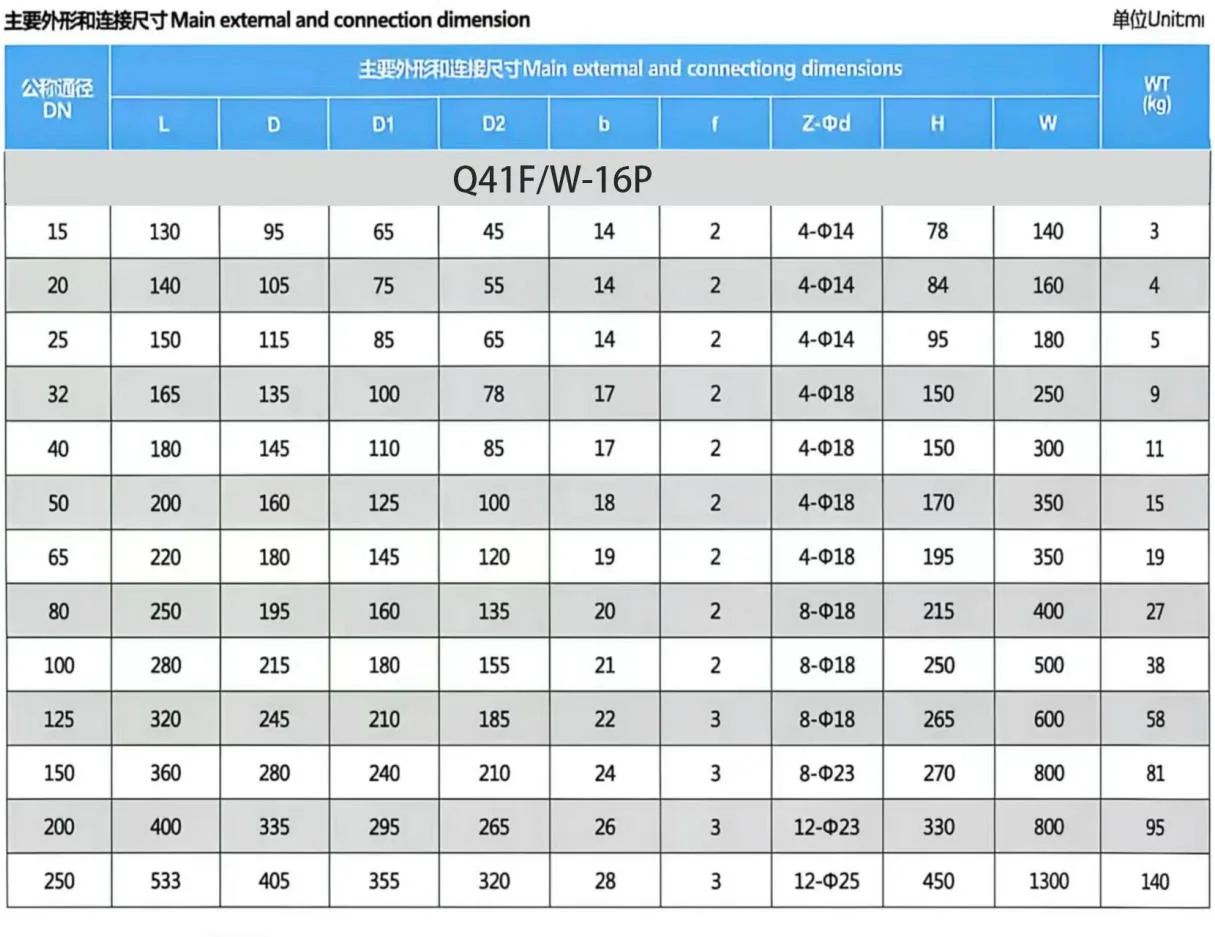

Specifiche del prodotto

Standard di applicazione

Principali settori applicativi

● Petrolio e gas, raffinazione petrolchimica e trasporto tramite condotte a lunga distanza

● Generazione di energia (circuiti di acqua, vapore e olio in centrali termiche e nucleari)

● Metallurgia, fabbricazione della carta e produzione tessile

● Fornitura idrica municipale, teleriscaldamento e trattamento delle acque reflue

Principio di funzionamento

Il principio di funzionamento della valvola a sfera flangiata GB si basa sul movimento rotatorio di 90° del nucleo sferico azionato dallo stelo della valvola, per realizzare l'apertura completa, la chiusura completa e un controllo preciso del flusso della tubazione:

Stato completamente aperto

Quando lo stelo della valvola spinge la sfera a ruotare di 90° per allineare completamente il foro passante della sfera con l'asse della tubazione, il canale di flusso è completamente collegato. In questo momento, la resistenza del fluido è minima e il fluido può passare attraverso il corpo della valvola quasi senza perdita di pressione.

Stato completamente chiuso

Quando lo stelo della valvola fa ruotare la sfera di 90° nella direzione opposta, il foro passante della sfera è completamente perpendicolare all'asse della tubazione. Il nucleo sferico viene premuto saldamente contro la sede della valvola dalla pressione media della tubazione, formando una tenuta affidabile a perdita zero e il flusso medio viene completamente interrotto.

Stato di controllo del flusso

Quando la sfera viene ruotata di qualsiasi angolo compreso tra 0° e 90°, l'area di flusso effettiva tra il foro passante della sfera e la tubazione può essere regolata in modo continuo, in modo da realizzare un controllo preciso della portata media e della pressione della tubazione, soddisfacendo i requisiti variabili delle condizioni di lavoro dei processi industriali.
