Perché le valvole a farfalla di ventilazione ad alte prestazioni sono essenziali per il moderno controllo del flusso d'aria industriale

Riepilogo dell'articolo: Valvole a farfalla di ventilazione ad alte prestazionisono progettati per sistemi di ventilazione a bassa pressione e di grande diametro, di rimozione della polvere, di scarico e di scarico dei gas di scarico dove il controllo stabile del flusso d'aria e la resistenza alla corrosione sono fondamentali. Questa guida ne spiega la struttura, i materiali, le opzioni degli attuatori, i parametri tecnici, le applicazioni, i criteri di selezione e i requisiti di manutenzione, aiutando gli acquirenti industriali a prendere una decisione più informata sulla selezione delle valvole.

Sommario

• Cosa sono le valvole a farfalla di ventilazione ad alte prestazioni?
• Perché le prestazioni sono importanti nei sistemi di ventilazione industriale?
• Quali sono le caratteristiche chiave del design?
• Quali parametri tecnici dovrebbero considerare gli acquirenti?
• Pneumatico o elettrico: quale attuatore è migliore?
• Dove vengono comunemente utilizzate queste valvole?
• Come scegliere la valvola giusta?
• Come è possibile mantenere le prestazioni delle valvole a lungo termine?
• Domande frequenti

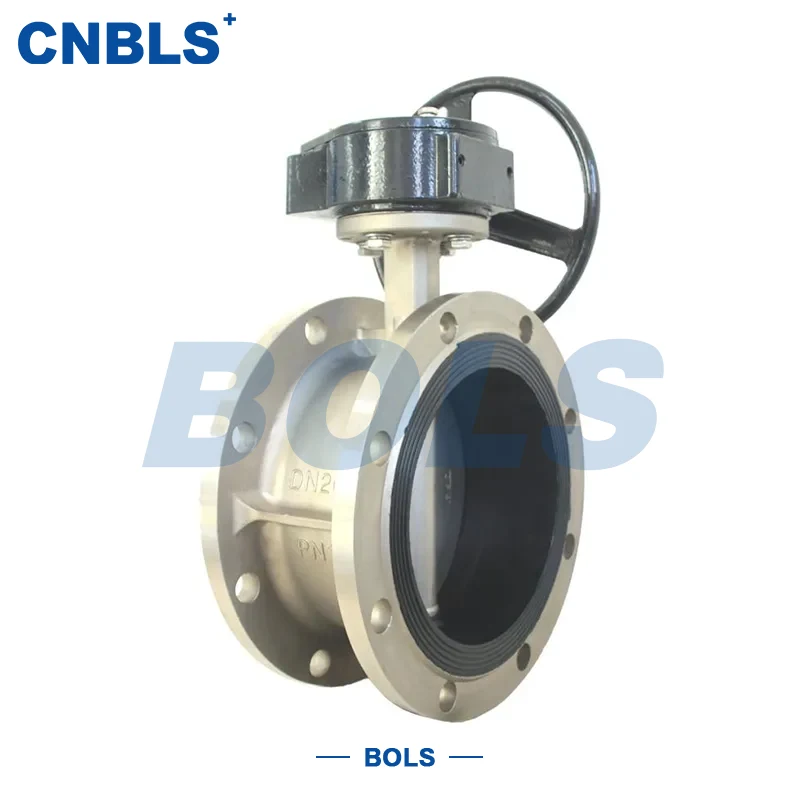

Cosa sono le valvole a farfalla di ventilazione ad alte prestazioni?

Valvole a farfalla di ventilazione ad alte prestazionisono dispositivi specializzati di controllo del flusso progettati per condotte di ventilazione industriale che operano a pressioni relativamente basse ma che spesso richiedono una grande capacità di flusso d'aria. SecondoBolaisiNelle informazioni sul prodotto di , la serie di valvole è progettata per applicazioni di ventilazione e rimozione della polvere ed è disponibile in configurazioni in acciaio inossidabile tra cui SS304, SS316, SS304L e SS316L.

La valvola utilizza una struttura a farfalla concentrica o centrale. Un disco circolare ruota attorno all'asse dello stelo per aprire, chiudere o regolare il flusso d'aria. Questa costruzione relativamente semplice riduce il numero di componenti in movimento creando al tempo stesso un percorso di flusso regolare con una resistenza relativamente bassa.

Bolaisi offre due configurazioni di attuazione principali:

• D641W:Valvola a farfalla di ventilazione pneumatica azionata da un attuatore ad aria.
• D941W:Valvola a farfalla per ventilazione elettrica azionata da un attuatore elettrico.

La gamma di prodotti copre diametri nominali da DN100 a DN2000, rendendola adatta per applicazioni in cui le valvole convenzionali di piccolo diametro non possono fornire una capacità di flusso d'aria sufficiente.

Perché le prestazioni sono importanti nei sistemi di ventilazione industriale?

I sistemi di ventilazione industriale gestiscono spesso aria polverosa, gas corrosivi, gas di scarico ad alta temperatura o grandi volumi d'aria. Una valvola che crea eccessiva resistenza o non sopporta l'ambiente operativo può influenzare negativamente l'efficienza e l'affidabilità dell'intero sistema.

Una valvola a farfalla di ventilazione opportunamente selezionata può contribuire a fornire:

• Arresto e regolazione affidabili del flusso d'aria.
• Minore perdita di pressione attraverso le grandi tubazioni di ventilazione.
• Funzionamento stabile in ambienti carichi di polvere o corrosivi.
• Comoda integrazione con sistemi di automazione centralizzati.
• Ridotte esigenze di manutenzione grazie ad una struttura relativamente semplice.

Per i team di approvvigionamento, le prestazioni della valvola dovrebbero quindi essere valutate in base all'ambiente operativo completo piuttosto che in base al solo diametro. La composizione del mezzo, la temperatura, la pressione, i requisiti di perdita, il tipo di attuatore e gli standard di installazione influenzano tutti la configurazione appropriata.

Quali sono le caratteristiche chiave del design?

Struttura a farfalla concentrica

Il design della linea centrale posiziona il disco e lo stelo attorno allo stesso asse centrale. La sua semplice disposizione meccanica supporta una rotazione regolare, una coppia operativa relativamente bassa e un passaggio efficiente del flusso d'aria. Queste caratteristiche sono particolarmente utili nei sistemi di ventilazione di grande diametro e ad alto flusso.

Costruzione in acciaio inossidabile

A seconda dell'applicazione, il corpo, il disco, lo stelo e altri componenti portanti la pressione possono essere configurati con materiali in acciaio inossidabile resistenti alla corrosione. Le opzioni includono CF8, CF8M, CF3, CF3M, A182 F304, F316, F304L e F316L.

Questa flessibilità dei materiali consente agli acquirenti di abbinare la costruzione della valvola a diversi livelli di corrosività del gas ed esposizione alla temperatura.

Sigillatura per servizio di ventilazione

Il design della tenuta di ventilazione di tipo W può utilizzare una tenuta metallica o una configurazione di tenuta composita in FKM e acciaio inossidabile. La selezione dovrebbe basarsi sulla temperatura, sulle caratteristiche del fluido, sull'usura prevista e sulle prestazioni di perdita richieste.

Connessioni flangiate

Le estremità flangiate semplificano l'installazione, il posizionamento, l'ispezione e la sostituzione della tubazione. Le informazioni sul prodotto identificano GB/T 9113 e ANSI B16.5 tra gli standard per flange comunemente applicabili.

Quali parametri tecnici dovrebbero considerare gli acquirenti?

Le specifiche tecniche sono particolarmente importanti quando si acquistano valvole per grandi progetti di ventilazione industriale. La tabella seguente riassume le specifiche principali associate alla serie Bolaisi.

Queste specifiche dovrebbero essere trattate come un punto di partenza. La selezione finale dovrebbe sempre basarsi sulle condizioni effettive del progetto e sulla documentazione tecnica confermata dal produttore.

Pneumatico o elettrico: quale attuatore è migliore?

La scelta tra l'attuazione pneumatica ed elettrica dipende in gran parte dalle utenze disponibili nel sito, dalla filosofia di controllo, dai requisiti di risposta e dall'architettura di automazione.

Azionamento pneumaticopuò essere vantaggioso laddove la rapidità del ciclismo e un’infrastruttura di aria compressa esistente sono priorità.Azionamento elettricopuò essere più conveniente laddove è richiesto il funzionamento remoto, il controllo modulante o l'integrazione diretta con un sistema di controllo elettrico.

Dove vengono comunemente utilizzate queste valvole?

L'ampia gamma di diametri, le opzioni di materiale in acciaio inossidabile e il design delle tenute orientato alla ventilazione consentono a queste valvole di servire molteplici applicazioni industriali.

• Metallurgia:Ventilazione dei fumi e controllo degli scarichi ad alta temperatura.
• Generazione di energia:Sistemi di ventilazione e desolforazione caldaie.
• Lavorazione chimica:Sistemi di raccolta polveri e scarico gas corrosivi.
• Materiali da costruzione:Attrezzature industriali per la rimozione delle polveri e la ventilazione.
• Estrazione mineraria:Sistemi di ventilazione e controllo ambientale in miniera.
• Tutela dell'ambiente:Impianti di scarico e trattamento aria industriali.
• Grandi strutture:Impianti industriali e sistemi di trattamento dell'aria su larga scala.

In questi ambienti, la valvola può essere utilizzata per l'intercettazione del flusso d'aria, la regolazione del flusso e il controllo del flusso del sistema di ventilazione.

Come scegliere la valvola giusta?

L’approvvigionamento di valvole industriali dovrebbe iniziare con una chiara comprensione delle effettive condizioni operative. Prima di selezionare aValvole a farfalla di ventilazione ad alte prestazioniconfigurazione, gli acquirenti dovrebbero valutare i seguenti fattori:

1. Diametro della tubazione:Confermare il diametro nominale richiesto e le dimensioni di connessione.
2. Pressione operativa:Selezionare un livello di pressione appropriato per il sistema di ventilazione.
3. Temperatura operativa:Verificare che il corpo, il disco, lo stelo e i materiali di tenuta siano adatti alla temperatura massima.
4. Composizione del gas:Identificare i componenti corrosivi come i gas contenenti zolfo o cloro.
5. Concentrazione di polvere:Considerare se l'accumulo di polvere può influenzare il disco o le superfici di tenuta.
6. Requisiti di controllo:Decidere se è richiesto il funzionamento manuale, pneumatico, elettrico, on-off o modulante.
7. Norma della flangia:Garantire la compatibilità con il sistema di flange della tubazione esistente.
8. Ambiente di manutenzione:Considerare l'accessibilità per l'ispezione, la pulizia, la manutenzione dell'attuatore e la sostituzione delle guarnizioni.

Per progetti che coinvolgono fluidi aggressivi o gas di scarico ad alta temperatura, la selezione del tipo di acciaio inossidabile e della configurazione di tenuta corretti è particolarmente importante.

Come è possibile mantenere le prestazioni delle valvole a lungo termine?

Anche una valvola industriale ben progettata richiede ispezione e manutenzione adeguate. Una corretta manutenzione può ridurre il rischio di inceppamenti, perdite, malfunzionamento dell'attuatore e tempi di fermo imprevisti.

• Rimuovere regolarmente la polvere accumulata dalle superfici di tenuta.
• Ispezionare il disco e lo stelo per verificare che non presentino usura anomala o corrosione.
• Controllare periodicamente il funzionamento dell'attuatore e le connessioni di montaggio.
• Per i modelli pneumatici, mantenere una pressione dell'aria compressa stabile entro i limiti operativi consigliati.
• Ispezionare i collegamenti elettrici e la lubrificazione dell'attuatore sulle configurazioni elettriche.
• Durante l'avvio ad alta temperatura, utilizzare il riscaldamento graduale laddove richiesto dalla progettazione del sistema.
• Monitorare le perdite e la coppia operativa per identificare tempestivamente i problemi in via di sviluppo.

È necessario stabilire un programma di manutenzione preventiva in base alla frequenza operativa, alla composizione del gas, alla temperatura, al carico di polvere e alle raccomandazioni tecniche del produttore.

Domande frequenti

Per cosa vengono utilizzate principalmente le valvole a farfalla di ventilazione ad alte prestazioni?

Sono progettati principalmente per applicazioni di ventilazione a bassa pressione e di grande diametro, tra cui rimozione della polvere, scarico industriale, intercettazione del flusso d'aria, regolazione del flusso e sistemi di scarico dei gas.

Quali taglie sono disponibili?

La gamma di prodotti Bolaisi di riferimento copre diametri nominali da DN100 a DN2000, rendendola adatta sia per condotte di ventilazione di medie che molto grandi.

Queste valvole sono adatte per gas corrosivi?

SÌ. Le opzioni di materiali in acciaio inossidabile come CF8M, CF3M, F316 e F316L possono fornire una maggiore resistenza alla corrosione. Il grado appropriato deve essere selezionato in base alla composizione effettiva del gas e alle condizioni operative.

Qual è la differenza tra D641W e D941W?

D641W utilizza un attuatore pneumatico, mentre D941W utilizza un attuatore elettrico. L'attuazione pneumatica è adatta per operazioni rapide o frequenti, mentre l'attuazione elettrica è utile per applicazioni di controllo remoto e modulante.

Queste valvole possono gestire la ventilazione ad alta temperatura?

L'intervallo tecnico di riferimento è compreso tra -30°C e 400°C. Tuttavia, la temperatura operativa effettiva consentita dipende dal materiale selezionato, dalla configurazione della tenuta, dal mezzo e dalle condizioni del progetto.

Come dovrei scegliere tra sigillatura metallica e composita?

La scelta dovrebbe considerare la temperatura operativa, la composizione del gas, i requisiti di perdita, le condizioni di usura e le aspettative di durata operativa. Per progetti specifici, gli acquirenti devono confermare la configurazione della tenuta con il produttore della valvola prima di ordinare.

Conclusione

Le valvole a farfalla per ventilazione ad alte prestazioni forniscono una soluzione pratica per i sistemi industriali che richiedono una grande capacità di flusso d'aria, bassa resistenza, chiusura affidabile e funzionamento automatizzato. Grazie alla struttura concentrica, alle opzioni di materiale in acciaio inossidabile, alla tenuta per servizio di ventilazione, alle connessioni flangiate e all'attuazione pneumatica o elettrica, possono essere configurati per applicazioni impegnative nei settori della metallurgia, della produzione di energia, della lavorazione chimica, dell'estrazione mineraria, dei materiali da costruzione e della protezione ambientale. Se stai acquistando valvole di ventilazione industriale affidabili da un produttore o fornitore cinese, abbina attentamente le specifiche della valvola alle condizioni del tuo sistema. Per configurazioni personalizzate, consulenza tecnica o supporto per l'approvvigionamento,contattaciper discutere le esigenze del tuo progetto con Bolaisi e trovare la giusta soluzione di valvole a farfalla di ventilazione.
