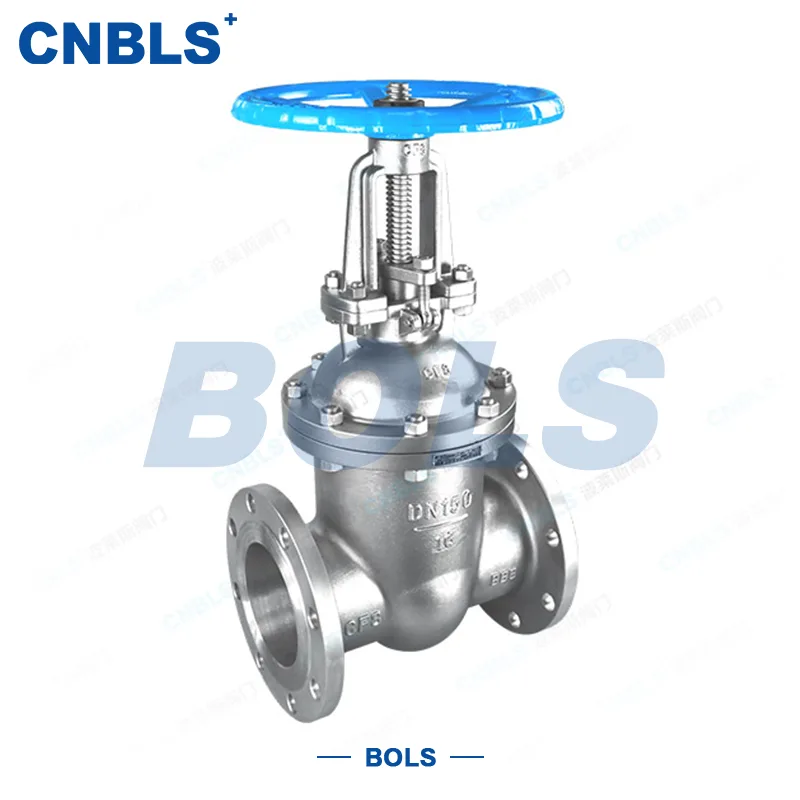

Valvola a saracinesca flangiata GB

La valvola a saracinesca flangiata GB è una valvola di intercettazione industriale con connessione flangiata standard nazionale, che adotta un elemento di chiusura a saracinesca per realizzare l'apertura completa e la chiusura completa dei mezzi della tubazione. In quanto valvola di controllo on-off tradizionale nei sistemi di trasmissione di fluidi industriali, è rigorosamente progettata per il funzionamento a passaggio totale con apertura totale/chiusura completa e non è adatta per la regolazione del flusso o condizioni di strozzamento.

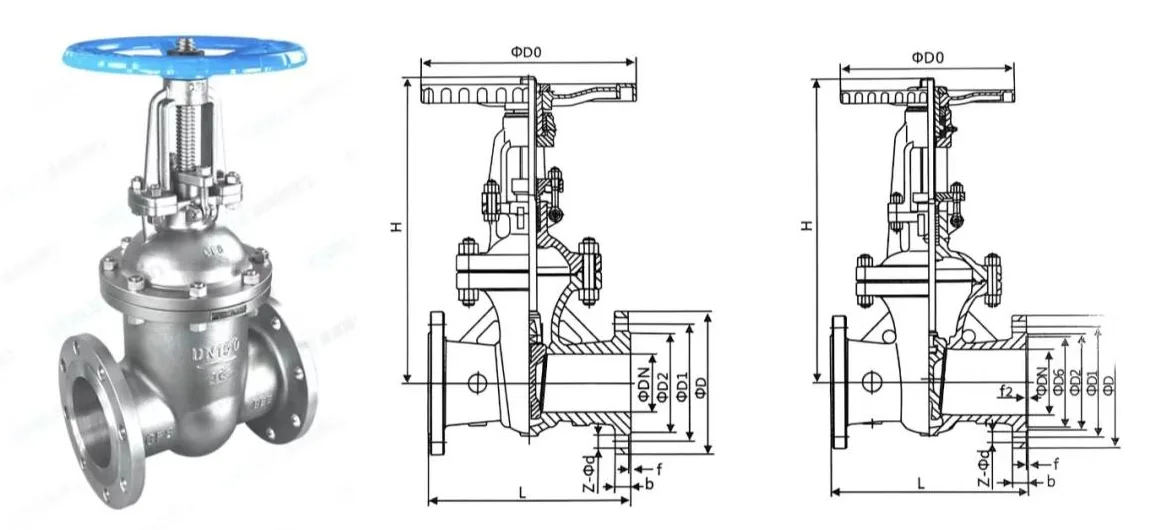

È dotato di un canale di flusso diretto con resistenza ai fluidi estremamente bassa, funzionamento stabile in condizioni di lavoro a media e alta pressione, media e alta temperatura e presenta i vantaggi principali di una struttura semplice, installazione e manutenzione convenienti, circolazione bidirezionale affidabile e prestazioni di tenuta. La valvola è costituita da componenti principali tra cui corpo valvola, coperchio della valvola, saracinesca, stelo della valvola, dado dello stelo della valvola, premistoppa, baderna, premistoppa, giogo e volantino/attuatore. Grazie all'eccellente adattabilità a condizioni di lavoro complesse e a vari fluidi, la valvola a saracinesca flangiata GB è ampiamente utilizzata nei settori petrolifero, chimico, energetico, dell'ingegneria municipale e in altri settori industriali chiave.

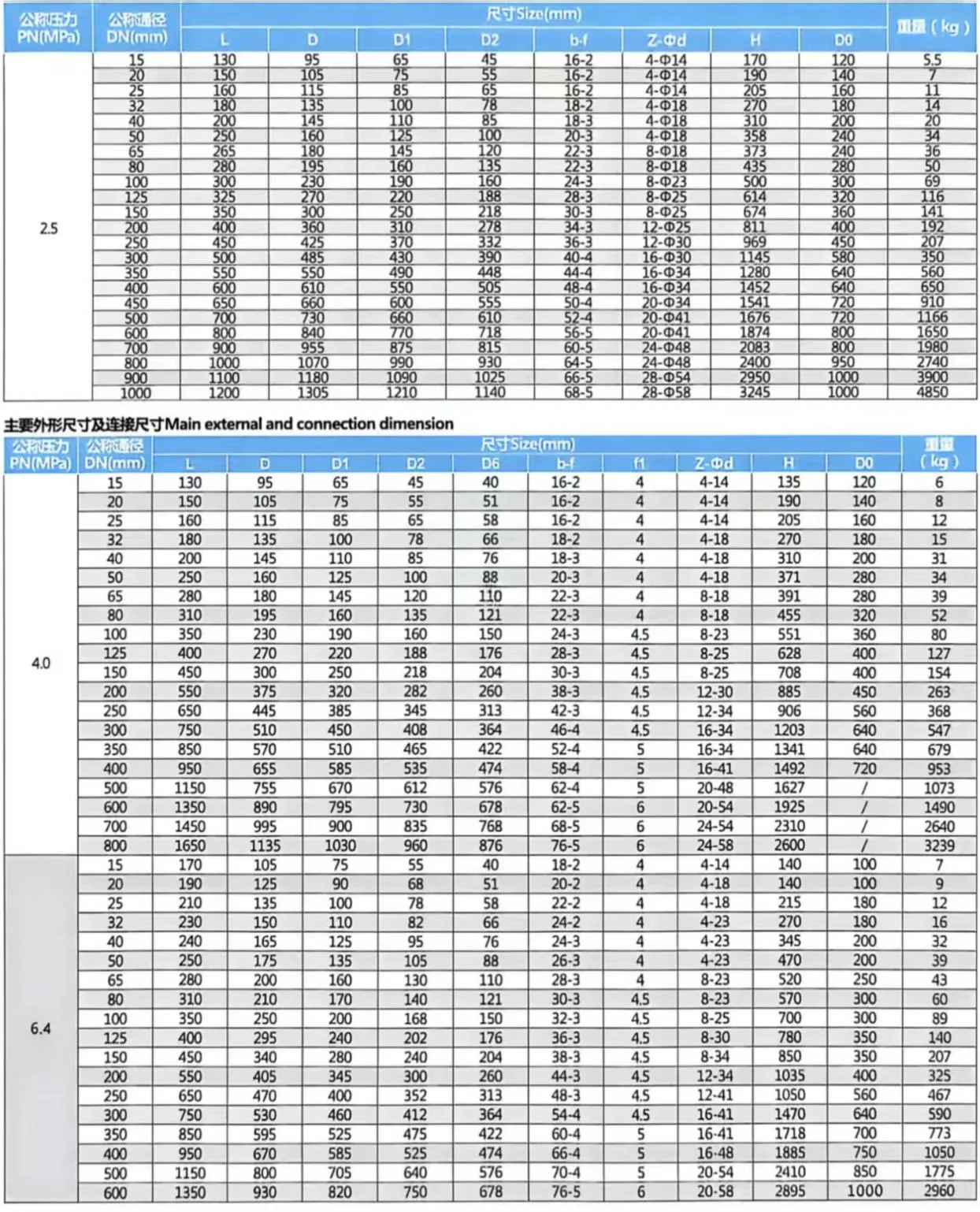

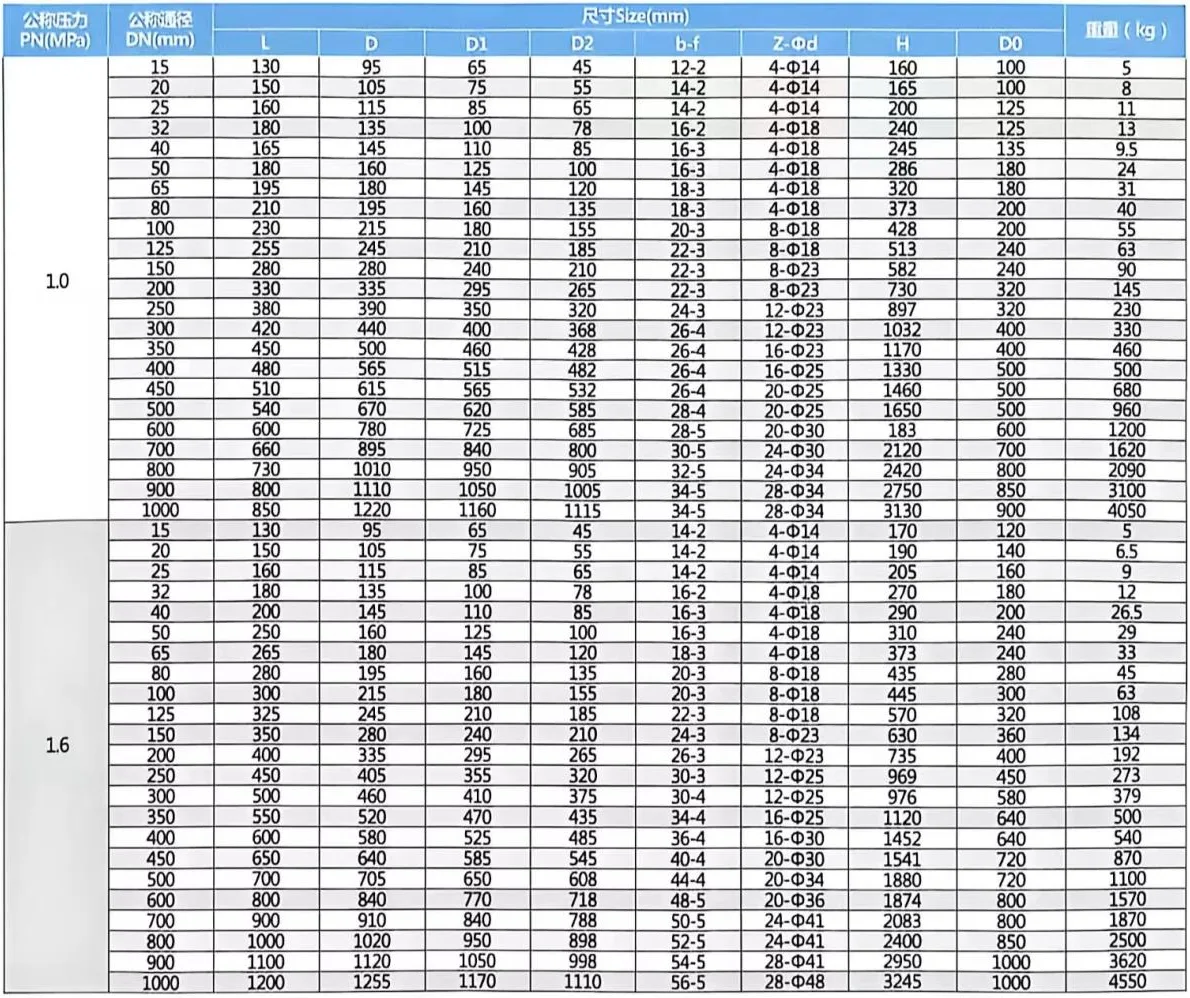

Specifiche del prodotto

Principio di funzionamento

Il principio di funzionamento della valvola a saracinesca flangiata GB si basa sul movimento di sollevamento verticale della saracinesca azionato dallo stelo della valvola per realizzare l'apertura e la chiusura della tubazione, con una logica operativa dettagliata come segue:

Processo di apertura

La rotazione del volantino fa ruotare il dado dello stelo della valvola, che converte il movimento rotatorio in un movimento di sollevamento lineare, facendo sì che lo stelo della valvola spinga il cancello a sollevarsi verticalmente. Quando la saracinesca è completamente sollevata nella posizione completamente separata dalla superficie di tenuta della sede della valvola, il canale di flusso è completamente libero e la valvola è completamente aperta, realizzando una circolazione del fluido senza ostacoli con una perdita di pressione minima.

Processo di chiusura

La rotazione del volantino nella direzione opposta fa sì che lo stelo della valvola abbassi verticalmente il cancello. Quando la saracinesca cade nella posizione in cui è completamente dotata della superficie di tenuta della sede della valvola, il canale del flusso del fluido è completamente bloccato. La pressione media della tubazione può aiutare a premere saldamente la saracinesca contro la sede della valvola, formando una tenuta dura e affidabile per prevenire efficacemente perdite di fluido e la valvola è nello stato completamente chiuso.

Standard di applicazione

Principali scenari applicativi

● Settore industriale: petrolio, ingegneria chimica, energia elettrica, metallurgia, trasmissione di gas naturale, per il controllo on-off di vapore, prodotti petroliferi, mezzi acidi e alcalini, gas e altri fluidi industriali.

● Settore municipale e civile: sistemi di approvvigionamento idrico urbano, trattamento delle acque reflue, riscaldamento, ventilazione e condizionamento dell'aria (HVAC), per l'interruzione affidabile del flusso di acqua o vapore.

● Condizioni di lavoro speciali: tubazioni ad alta temperatura e alta pressione, tubazioni con mezzi contenenti particelle, mezzi fortemente corrosivi, condotte di trasmissione a lunga distanza, ecc.
