In che modo la valvola a sfera mantiene una tenuta ermetica in condizioni di alta temperatura?

All'interno di una raffineria petrolchimica, il vapore surriscaldato a 540°C corre attraverso chilometri di tubazioni. In una centrale solare a concentrazione, il sale fuso a 600°C scorre attraverso gli scambiatori di calore. Queste condizioni estreme richiedono valvole in grado di mantenere una tenuta ermetica nonostante le immense sollecitazioni termiche. La valvola a sfera, una valvola industriale ampiamente utilizzata, a queste temperature deve affrontare una sfida fondamentale: i materiali della sfera e della sede si dilatano a velocità diverse. Se il sistema di tenuta non è in grado di sopportare questa espansione differenziale, la valvola perderà, causando rischi per la sicurezza, perdita di prodotto e costosi tempi di fermo. Tuttavia, le valvole a sfera per alte temperature raggiungono normalmente una chiusura a tenuta di bolle anche a temperature superiori a 500°C. Com'è possibile?

Questo articolo esplora i principi ingegneristici e i materiali avanzati che consentonoValvola a sferaper mantenere una tenuta ermetica in condizioni di temperatura elevata. La soluzione risiede in una sofisticata combinazione di selezione dei materiali della sede (dai polimeri avanzati alle leghe metalliche), geometria del design della sede che compensa l'espansione termica, accurato abbinamento dei materiali tra sfera e sede e utilizzo di barriere termiche per proteggere i componenti critici. Inoltre, la scelta di guarnizioni dello stelo adeguate, l'applicazione di principi di progettazione ignifuga e l'uso di molle di compensazione termica contribuiscono all'integrità della tenuta della valvola a sfera per alte temperature. Questo articolo analizzerà questi meccanismi, fornendo una comprensione completa di come la valvola a sfera può essere progettata per funzionare in modo affidabile in alcune delle condizioni più estreme incontrate nell'industria moderna.

Sommario

• 1. Cos'è una valvola a sfera e come funziona?
• 2. Quali sfide comportano le alte temperature per la tenuta delle valvole a sfera?
• 3. In che modo la scelta del materiale della sede influenza la tenuta alle alte temperature?
• 4. Quali modelli di sedili compensano la dilatazione termica?
• 5. In che modo il caricamento e il precarico della molla mantengono la forza di tenuta alla temperatura?
• 6. Che ruolo svolgono le guarnizioni dello stelo e la progettazione ignifuga?
• 7. Domande frequenti (FAQ)
• 8. Conclusione

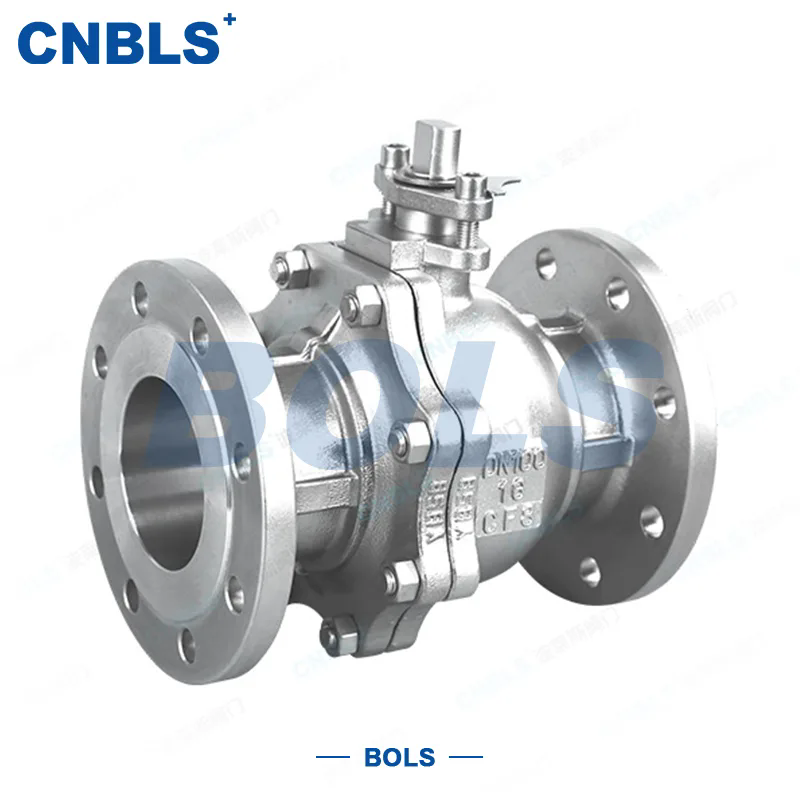

1. Cos'è una valvola a sfera e come funziona?

Prima di approfondire le specifiche della tenuta alle alte temperature, è importante comprendere il design fondamentale della valvola a sfera. Una valvola a sfera è una valvola a quarto di giro che utilizza una sfera cava e girevole per controllare il flusso del fluido. La sfera ha un foro cilindrico (o porta) attraverso il suo centro. Quando la maniglia viene girata in posizione aperta, il foro è allineato con il percorso del flusso, consentendo il passaggio del fluido. Quando la maniglia viene ruotata di 90 gradi, la sfera ruota in modo che il foro sia perpendicolare al percorso del flusso, bloccando il flusso. La tenuta si ottiene premendo la sfera contro due sedi, tipicamente posizionate sui lati a monte e a valle della valvola.

I componenti chiave di una valvola a sfera sono:

• Corpo:Il guscio esterno della valvola, che ospita i componenti interni e si collega alla tubazione.
• Palla:L'elemento sferico rotante che controlla il flusso.
• Posti a sedere:Gli elementi di tenuta che premono contro la sfera per evitare perdite.
• Gambo:L'albero che collega la sfera all'attuatore o alla maniglia.
• Guarnizioni dello stelo:Le guarnizioni che impediscono perdite attorno allo stelo.
• Attuatore/Maniglia:Il meccanismo utilizzato per ruotare la palla.

Le valvole a sfera sono note per la loro affidabilità, facilità d'uso ed eccellenti prestazioni di tenuta. Sono disponibili in un'ampia gamma di configurazioni, dalle semplici valvole di intercettazione alle sofisticate valvole di controllo con sfere con intaglio a V per applicazioni di strozzamento. AValvola Co., Ltd. di Zhejiang Bolaisi., produciamo valvole a sfera per una varietà di settori, tra cui petrolio e gas, petrolchimico, produzione di energia e lavorazione chimica.

2. Quali sfide comportano le alte temperature per la tenuta delle valvole a sfera?

Con l'aumento della temperatura, le dimensioni fisiche dei componenti della valvola a sfera cambiano. La palla, i sedili e il corpo si espandono tutti, ma non alla stessa velocità. Il coefficiente di dilatazione termica (CTE) del materiale della sede è generalmente diverso da quello dei materiali della sfera e del corpo. Questa espansione differenziale può avere diversi effetti dannosi sulle prestazioni di tenuta. Innanzitutto, se la sede si espande più della sfera, può diventare eccessivamente compressa, provocando un'usura eccessiva, una coppia elevata e un potenziale grippaggio. In secondo luogo, se la sede si espande meno della sfera, la pressione di tenuta può diminuire, causando perdite. In terzo luogo, il materiale polimerico della sede può degradarsi alle alte temperature, perdendo la sua resilienza e capacità di tenuta.

Oltre alle variazioni dimensionali, le alte temperature possono influenzare le proprietà meccaniche dei materiali. La durezza e il modulo elastico dei metalli diminuiscono a temperature elevate, il che può influenzare la pressione di contatto e la capacità della sede di mantenere la tenuta. Anche la stabilità termica dei materiali del sedile è un fattore critico. Il sedile deve essere in grado di mantenere la sua forma e le sue prestazioni alla temperatura di esercizio. Questo è il motivo per cui la scelta del materiale giusto per la sede è una decisione ingegneristica cruciale per le valvole a sfera per alte temperature. Comprendere queste sfide è il primo passo nella progettazione di una valvola a sfera in grado di mantenere una tenuta ermetica in condizioni di alta temperatura.

Immagina una valvola a sfera installata in una linea di vapore funzionante a 400°C. Il corpo della valvola e la sfera sono realizzati in acciaio inossidabile (CET ≈ 17 x 10⁻⁶/°C). La sede è realizzata in PTFE rinforzato (CTE ≈ 100 x 10⁻⁶/°C). La differenza significativa nel CTE significa che la sede in PTFE si espanderà molto di più della sfera in acciaio alla stessa temperatura. Senza un design che consenta questa espansione, il sedile eserciterebbe una pressione eccessiva sulla sfera, causandone potenzialmente il grippaggio. Al contrario, se il materiale della sede non si espandesse a sufficienza, la pressione di tenuta verrebbe persa, provocando una perdita. Il design tipico di una valvola a sfera per alte temperature deve quindi bilanciare queste forze concorrenti per garantire una tenuta affidabile. Presso Zhejiang Bolaisi Valve Co., Ltd., le nostre valvole a sfera sono progettate con una profonda conoscenza di queste dinamiche termiche, garantendo prestazioni affidabili negli ambienti ad alta temperatura più esigenti.

3. In che modo la scelta del materiale della sede influenza la tenuta alle alte temperature?

La scelta del materiale della sede è forse la decisione più importante nella progettazione di una valvola a sfera per applicazioni ad alta temperatura. La sede deve mantenere la propria capacità di tenuta alla temperatura operativa, resistere agli attacchi chimici e mostrare una resistenza meccanica sufficiente per resistere alla pressione operativa. Deve inoltre essere in grado di assorbire l'espansione differenziale tra la sfera e la sede senza causare eccessivi attriti o perdite. Per le applicazioni ad alta temperatura, i materiali dei sedili possono essere ampiamente classificati in tre gruppi: materiali a base polimerica, a base metallica e compositi. Ciascuna categoria offre un insieme distinto di proprietà ed è adatta a intervalli di temperatura specifici.

I materiali delle sedi a base polimerica, come il PTFE e le sue varianti rinforzate, sono ampiamente utilizzati nelle valvole a sfera per temperature fino a circa 200°C - 260°C. Il PTFE modificato (ad esempio con riempitivi in ​​fibra di vetro, fibra di carbonio o bronzo) offre proprietà meccaniche e resistenza all'usura migliorate. Tuttavia, il PTFE ha un coefficiente di dilatazione termica relativamente elevato, che può rappresentare un problema a temperature più elevate. Per temperature superiori a 260°C, i materiali polimerici generalmente non sono adatti a causa della degradazione termica. In questi casi sono necessarie valvole a sfera con sedi metalliche.

La valvola a sfera con sede metallica utilizza una tenuta metallo-metallo, in genere con un rivestimento duro sulle superfici della sfera e della sede. I materiali comuni dei sedili includono acciaio inossidabile, stellite, Inconel e altre leghe ad alta temperatura. La sede e la sfera sono lappate fino a ottenere una finitura molto liscia per creare una tenuta a tenuta stagna. Le tenute metallo-metallo offrono un'eccellente resistenza alle alte temperature e sono adatte per applicazioni fino a 600°C e oltre. Tuttavia, sono più costosi e potrebbero non essere del tutto a tenuta di bolle. È possibile aggiungere una guarnizione morbida (elastomerica o PTFE) per migliorare le prestazioni della sede. La tabella seguente fornisce un confronto tra i materiali comuni dei sedili e le relative capacità di temperatura.

La scelta del materiale della sede dovrebbe essere basata su un'attenta analisi della temperatura di esercizio, della pressione, della chimica del fluido e del tasso di perdita richiesto. Per applicazioni ad alta temperatura fino a 260°C, una valvola a sfera con sede rinforzata in PTFE o PEEK è una soluzione economicamente vantaggiosa. Per temperature fino a 600°C e superiori, una valvola a sfera con sede metallica è l'unica opzione praticabile. Presso Zhejiang Bolaisi Valve Co., Ltd., offriamo una gamma di opzioni di materiali per sedili per soddisfare le esigenze specifiche dei nostri clienti. Il nostro team di ingegneri può aiutarti a selezionare il materiale del sedile ottimale per la tua applicazione.

4. Quali modelli di sedili compensano la dilatazione termica?

Oltre alla selezione del materiale, la progettazione meccanica della sede è fondamentale per mantenere una tenuta ermetica alle alte temperature. Sono stati sviluppati diversi design innovativi dei sedili per compensare gli effetti della dilatazione termica. Un approccio comune è l'uso di un design del sedile "a camma" o "a camma". In questo modello, il sedile è montato in modo da muoversi in modo controllato, tipicamente in una fessura della camma o in una tasca a forma di cuneo. Quando la temperatura aumenta e la sfera e la sede si espandono, la sede è costretta a spostarsi verso la sfera, mantenendo la pressione di contatto. Questa azione a molla garantisce che la sede segua l'espansione della sfera, compensando l'espansione differenziale tra la sede e il corpo.

Un altro design avanzato è il concetto di "sedile flottante". In una valvola a sfera a sede flottante, le sedi non sono fissate rigidamente al corpo. Invece, sono caricati a molla e possono muoversi assialmente. Ciò consente al sedile di adattarsi ai cambiamenti di temperatura e pressione, mantenendo una forza di tenuta costante. Il design della sede flottante fornisce inoltre una compensazione per l'usura durante la durata di esercizio della valvola. Man mano che la sede si usura, la forza della molla mantiene la pressione di tenuta. Si tratta di un design ampiamente adottato per le valvole a sfera ad alte prestazioni, comprese quelle utilizzate in applicazioni ad alta temperatura. La tabella seguente riassume i diversi design dei sedili e i relativi meccanismi di compensazione termica.

Oltre al design della sede, la finitura superficiale della sfera e della sede è fondamentale per la tenuta. Una superficie liscia e lucida (Ra 0,2-0,4 µm) minimizza il percorso della perdita e riduce l'attrito. Per le valvole a sfera con sede metallica, viene spesso utilizzata una finitura superficiale lappata per ottenere una tenuta a tenuta. Alla Zhejiang Bolaisi Valve Co., Ltd., utilizziamo processi di lavorazione meccanica e lappatura di precisione per garantire che le nostre sedi per valvole a sfera soddisfino i requisiti più esigenti. Le nostre valvole a sfera sono progettate con geometrie della sede e finiture superficiali avanzate per garantire una tenuta affidabile e a lungo termine in applicazioni ad alta temperatura.

5. In che modo il caricamento e il precarico della molla mantengono la forza di tenuta alla temperatura?

Il caricamento della molla è un elemento di progettazione critico che compensa gli effetti dell'espansione termica e dell'usura. Nella progettazione della sede caricata a molla, una molla (o una serie di molle) preme la sede contro la sfera, mantenendo un precarico controllato. Questo precarico garantisce che la forza di tenuta venga mantenuta anche se la sfera e la sede si espandono o si contraggono. Senza precarico, la pressione di tenuta diminuirebbe con l'usura della sede o con l'espansione dei componenti, causando perdite. Le sedi caricate a molla sono particolarmente importanti per le applicazioni ad alta temperatura in cui l'espansione differenziale è significativa.

La forza della molla deve essere calcolata attentamente per garantire che fornisca una pressione di tenuta sufficiente senza causare eccessivo attrito o usura. La forza della molla deve inoltre essere bilanciata rispetto alla pressione del fluido di processo, che tende ad allontanare la sede dalla sfera. Il design della molla deve essere sufficientemente robusto da resistere alle alte temperature e ai carichi ciclici che la valvola potrebbe subire. In genere, le molle sono realizzate con leghe ad alta temperatura come Inconel o acciaio inossidabile 17-7 PH per evitare il rilassamento alle alte temperature.

La forza di precarico può essere regolata durante il processo di produzione per ottenere la pressione di tenuta ottimale. Si tratta di un equilibrio delicato: un precarico eccessivo causerà un attrito eccessivo, richiedendo una coppia operativa più elevata e aumentando l'usura. Un precarico troppo basso causerà perdite. L'esperienza della nostra fabbrica nella progettazione e produzione di valvole a sfera ha portato a precarichi ottimizzati che garantiscono una tenuta ermetica con una coppia operativa minima. Il precarico viene inoltre selezionato per compensare il carico di appoggio sulla sfera, garantendo che il materiale della sede non venga sottoposto a sollecitazioni eccessive. Una valvola a sfera precaricata correttamente manterrà le sue prestazioni di tenuta per tutta la vita utile della valvola, anche in caso di cicli ad alta temperatura.

La tabella seguente fornisce un riepilogo delle considerazioni chiave per la progettazione della sede caricata a molla nelle valvole a sfera per alte temperature.

6. Che ruolo svolgono le guarnizioni dello stelo e la progettazione ignifuga?

Sebbene la tenuta della sede e della sfera sia l'elemento di tenuta principale di una valvola a sfera, la tenuta dello stelo è altrettanto importante per prevenire perdite. Lo stelo penetra nel corpo della valvola per collegare la sfera all'attuatore. Questa penetrazione crea un potenziale percorso di perdita. Per le applicazioni ad alta temperatura, la tenuta dello stelo deve essere progettata per resistere alle stesse temperature elevate della sede. Una soluzione comune è l'uso di una guarnizione dello stelo multistrato, composta da più anelli di tenuta con funzioni diverse. Una tenuta primaria (ad esempio un anello in grafite o PTFE) fornisce la tenuta principale, mentre una tenuta secondaria (ad esempio un anello in metallo o fibra) fornisce la protezione di riserva.

La progettazione della tenuta dello stelo deve tenere conto anche dell'espansione e della contrazione dello stelo e del corpo. Un design tipico utilizza una tenuta dello stelo live-loaded, in cui una molla o una rondella Belleville forniscono un precarico costante sulla tenuta dello stelo. Questo precarico garantisce che la tenuta rimanga ermetica anche quando i componenti si muovono a causa della dilatazione termica. La guarnizione dello stelo protegge inoltre la valvola dalla contaminazione esterna, come polvere e umidità. Per le valvole a sfera ignifughe, la guarnizione dello stelo è progettata per mantenere l'integrità della tenuta anche in caso di incendio. Ciò comporta in genere una tenuta dello stelo realizzata con un materiale che non brucia né si scioglie, come la grafite, e una tenuta di supporto metallo-metallo.

Una valvola a sfera ignifuga è progettata per soddisfare i requisiti degli standard API 607 ​​o ISO 10497. Questi standard richiedono che la valvola mantenga una tenuta ermetica anche dopo essere stata esposta a un incendio. Il design ignifugo incorpora caratteristiche che garantiscono che la valvola rimanga sigillata anche se la sede primaria o le guarnizioni dello stelo vengono danneggiate dal fuoco. Ciò include l'uso di sedi metallo su metallo, una tenuta secondaria dello stelo e un design robusto del corpo in grado di resistere allo shock termico. Molti dei nostri clienti nel settore petrolifero e del gas richiedono valvole a sfera ignifughe per le loro applicazioni critiche. Alla Zhejiang Bolaisi Valve Co., Ltd., produciamo valvole a sfera ignifughe che soddisfano i più severi standard di sicurezza. Le nostre valvole a sfera sono progettate e testate per garantire che mantengano l'integrità della tenuta anche nelle condizioni più estreme.

La tabella seguente delinea le caratteristiche principali di una valvola a sfera ignifuga.

7. Domande frequenti (FAQ)

Domanda 1: Qual è la temperatura massima che una valvola a sfera standard può gestire?

Risposta: Una valvola a sfera standard con sede in PTFE può gestire temperature fino a circa 200°C (392°F). A temperature superiori a questa, la sede in PTFE inizierà ad ammorbidirsi e a perdere la sua capacità di tenuta. Per temperature fino a 260°C (500°F), è necessaria una sede rinforzata in PTFE o PEEK. Per temperature superiori a 260°C è necessaria una valvola a sfera con sede metallica. Il nostro stabilimento di Zhejiang Bolaisi Valve Co., Ltd. offre valvole a sfera certificate per operazioni ad alta temperatura.

Domanda 2: In che modo il coefficiente di dilatazione termica influisce sulla tenuta della valvola a sfera?

Risposta: Il coefficiente di dilatazione termica (CTE) determina quanto un materiale si espande quando viene riscaldato. Se il CET del materiale della sede differisce in modo significativo da quello dei materiali della sfera e del corpo, la sede può essere eccessivamente compressa o perdere pressione di tenuta. Ad esempio, il PTFE ha un CET elevato, che può causarne l'espansione ed esercitare una pressione eccessiva sulla sfera, con conseguente coppia elevata o grippaggio. Le valvole a sfera con sede metallica sono progettate con materiali a basso CTE per ridurre al minimo questo effetto. Una corretta progettazione del sedile e la selezione dei materiali possono mitigare questi effetti.

Domanda 3: Quali sono i vantaggi di una valvola a sfera con sede metallica rispetto a una valvola a sfera con sede morbida?

Risposta: Una valvola a sfera con sede metallica offre numerosi vantaggi rispetto a una valvola a sfera con sede morbida, in particolare nelle applicazioni ad alta temperatura. I sedili metallici possono resistere a temperature fino a 600°C e oltre, mentre i sedili morbidi sono limitati a 200-260°C. Le sedi metalliche offrono inoltre una migliore resistenza all'abrasione, all'erosione e agli attacchi chimici, rendendole adatte per applicazioni impegnative come il servizio con liquami o il servizio con vapore. Tuttavia, la valvola a sfera con sede metallica potrebbe avere un costo maggiore e potrebbe non raggiungere la stessa chiusura a tenuta di bolle della valvola a sfera con sede morbida. La scelta dipende dalle specifiche esigenze applicative.

Domanda 4: In che modo la progettazione ignifuga influisce sulle prestazioni di tenuta di una valvola a sfera?

Risposta: Il design ignifugo garantisce che una valvola a sfera mantenga l'integrità della tenuta anche in caso di incendio. Il design tipicamente include una sede primaria metallo-metallo, una tenuta secondaria dello stelo in grafite o metallo e una struttura robusta del corpo in grado di resistere allo shock termico. Il design ignifugo non compromette le prestazioni della valvola in normali condizioni operative; fornisce un ulteriore livello di sicurezza per le applicazioni critiche. Le nostre valvole a sfera sono disponibili con design ignifughi che soddisfano gli standard API 607 ​​e ISO 10497.

Domanda 5: Quale manutenzione è consigliata per le valvole a sfera per alte temperature?

Risposta: la valvola a sfera per alta temperatura richiede una manutenzione regolare per garantire affidabilità a lungo termine. Ciò include la lubrificazione periodica dello stelo e della sfera, l'ispezione dell'usura della sede e della sfera e il controllo della coppia richiesta per azionare la valvola. Nelle applicazioni ad alta temperatura, il materiale della sede può deteriorarsi nel tempo, pertanto è essenziale un'ispezione regolare. Per le valvole a sfera con sedi metalliche, le superfici lappate possono danneggiarsi, pertanto potrebbe essere necessario rilappare la valvola o sostituire le sedi. La nostra fabbrica consiglia un programma di manutenzione basato sulle condizioni operative specifiche e sulle raccomandazioni del produttore. Per le applicazioni critiche, un programma di monitoraggio delle condizioni può aiutare a rilevare i primi segni di usura o danneggiamento.

8. Conclusionee

Mantenere una tenuta ermetica in condizioni di alta temperatura è una sfida ingegneristica complessa che richiede una comprensione sofisticata del comportamento dei materiali, della progettazione meccanica e della dinamica termica. Una valvola a sfera in grado di resistere alle alte temperature deve essere progettata prestando particolare attenzione alla selezione del materiale della sede, al design della sede, al caricamento della molla, alla tenuta dello stelo e alle caratteristiche antincendio. La scelta del materiale della sede determina la capacità di temperatura massima della valvola, mentre il design della sede garantisce il mantenimento della pressione di tenuta nonostante l'espansione differenziale. Il caricamento e il precarico della molla sono essenziali per mantenere la forza di tenuta per tutta la durata della valvola e le guarnizioni dello stelo prevengono le perdite nel punto di penetrazione dello stelo. Il design ignifugo fornisce un ulteriore livello di protezione in caso di incendio.
