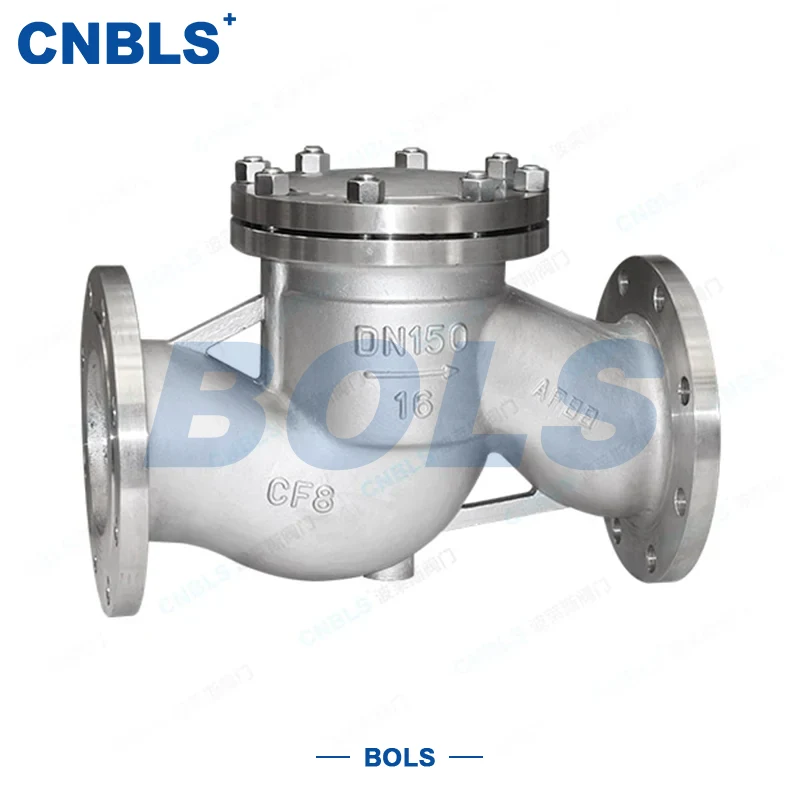

Valvole di ritegno di sollevamento in acciaio inossidabile

Le valvole di ritegno a sollevamento in acciaio inossidabile (serie H41H) sono valvole di ritegno a sollevamento automatico progettate professionalmente in conformità con GB/T 12235. Il corpo principale è realizzato in acciaio inossidabile 304/316/316L, con una struttura metallica a tenuta dura in cui sia il disco che la sede sono ricoperti di carburo di tungsteno. Sono appositamente progettati per prevenire il riflusso e proteggere tubazioni e apparecchiature.

La valvola si apre e si chiude automaticamente utilizzando la media pressione:

● Il flusso in avanti solleva il disco, consentendo un passaggio fluido.

● Il riflusso spinge il disco a chiudersi rapidamente per gravità e pressione inversa, formando una tenuta ermetica senza perdite.

Con un passaggio del flusso diretto e un meccanismo di guida verticale, la valvola presenta un'azione stabile, una risposta rapida e una bassa resistenza al flusso. È adatto per il funzionamento a lungo termine in condizioni difficili come corrosione, alta temperatura e mezzi contenenti particelle.

Queste valvole sono ampiamente utilizzate nei settori petrolchimico, approvvigionamento idrico e drenaggio municipale, energia, alimentare e farmaceutica, metallurgia e altri settori, in particolare per condotte da bassa ad alta pressione con mezzi corrosivi.

Parametri tecnici fondamentali

Struttura e composizione dei materiali

L'intera serie di valvole di ritegno di sollevamento in acciaio inossidabile è caratterizzata da un corpo in acciaio inossidabile resistente alla corrosione e superfici di tenuta chiave rinforzate, migliorando significativamente la durata e l'affidabilità complessive.

1. Componenti e materiali principali

● Corpo/coperchio: acciaio inossidabile 304, 316, 316L (GB/T 1220)

● Disco: corpo in acciaio inossidabile + rivestimento duro in stellite

● Sedile: base in acciaio inossidabile + rivestimento duro in stellite

● Guida: acciaio inossidabile forgiato, sollevamento regolare senza inceppamenti

● Guarnizione: guarnizione a spirale avvolta in 316L (GB/T 4622.1)

● Bulloni/dadi: acciaio inossidabile 304/316 per resistere alla corrosione

2. Caratteristiche strutturali

● Guida di sollevamento verticale, movimento stabile del disco senza flessione

● Percorso del flusso diretto, bassa perdita di pressione

● Guarnizione dura in metallo: resistente alle alte temperature, all'erosione e all'usura

● Collegamento a flangia per una facile installazione e manutenzione

● Funzionamento completamente automatico, non è necessario alcun azionamento elettrico/pneumatico

Standard di progettazione e produzione

Le valvole di ritegno per sollevamento in acciaio inossidabile aderiscono agli standard nazionali durante l'intero processo, dalla progettazione e produzione all'ispezione, garantendo intercambiabilità e sicurezza.

● Struttura della valvola: GB/T 12235 (valvola di ritegno di sollevamento)

● Classificazione di pressione e temperatura: GB/T 12224

● Faccia a faccia: GB/T 12221

● Flangia: GB/T 9113 (RF)

● Materiale: GB/T 1220, GB/T 13401

● Riporto duro: GB/T 17491

● Test di pressione e tenuta: GB/T 13927

● Controllo non distruttivo: JB/T 6439

● Installazione: GB 50235

Vantaggi fondamentali

Forte resistenza alla corrosione

Corpo interamente in acciaio inossidabile per un lungo servizio in acqua clorata, acidi/alcali deboli, acqua di mare e sostanze chimiche.

Sigillatura affidabile e lunga durata

Disco e sede rivestiti in lega di stellite, resistente all'usura e alle alte temperature, riducendo notevolmente le perdite e la frequenza di sostituzione.

Azione sensibile ed eccellente antiriflusso

La struttura di sollevamento verticale si chiude rapidamente, proteggendo efficacemente pompe, compressori e scambiatori di calore dai colpi d'ariete e dai danni dovuti al riflusso.

Bassa resistenza al flusso e risparmio energetico

Il design lineare garantisce un flusso regolare, ideale per tubazioni industriali continue.

Standard GB e intercambiabile

Dimensioni, flange e pressioni nominali sono conformi agli standard nazionali, sostituzione diretta per valvole con le stesse specifiche.

Guida alla selezione

1. Selezionare per pressione e modello

● PN16: Alimentazione idrica a pressione normale, acqua circolante

● PN25: Olio industriale generale, fluidi chimici

● PN40/63: Pressione medio-alta, temperatura elevata, impatto pesante

Significato del suffisso:

● P: acciaio inossidabile 304

● R: acciaio inossidabile 316

2. Selezionare per Corrosione

● Acqua pulita, aria, corrosione debole → 304 (P)

● Cloruro, acido debole/alcali → 316 (R)

● Forte corrosione, alto contenuto di sale, alta temperatura → 316L

3. Selezionare per temperatura

● Temperatura normale: tutti gli acciai inossidabili

● Alta temperatura ≤550°C: tenuta rigida in stellite

● Bassa temperatura ≥-40°C: acciaio inossidabile per basse temperature

4. Nota sull'installazione critica

● SOLO installazione orizzontale

● La freccia del flusso deve corrispondere alla direzione media

● NON installare verticalmente

Installazione, funzionamento e manutenzione

1. Installazione

● Verificare modello, pressione, dimensioni, materiale prima dell'installazione

● Pulire la tubazione per evitare che i detriti blocchino il disco

● Stringere i bulloni della flangia in modo incrociato; utilizzare guarnizioni spirometalliche

● Eseguire il test idrostatico dopo l'installazione

2. Ispezione di routine

● Controllare eventuali perdite dalle flange e dal coperchio

● Osservare eventuali rumori o vibrazioni anomali

● Aumentare la frequenza di ispezione per servizi ad alta temperatura/corrosivi

3. Manutenzione

● Pulire la cavità e la guida durante lo spegnimento

● Ispezionare il disco e la sede per verificare l'eventuale usura; ripetere la sovrapposizione se necessario

● Controllare la flessibilità di sollevamento del disco prima di riavviare dopo un lungo periodo di inattività

4. Risoluzione dei problemi

● Perdite: controllare le superfici di tenuta, le guarnizioni, la coppia dei bulloni

● Disco bloccato: smontare, pulire, allineare la guida

● Tenuta scadente: riparare le superfici di tenuta, controllare il ritorno del disco

Applicazioni e industrie

Le valvole di ritegno di sollevamento in acciaio inossidabile, con la loro struttura stabile e la forte resistenza alla corrosione, sono adatte per:

● Petrolchimico: oleodotti di processo, solventi, trasporto di petrolio

● Comunale: approvvigionamento idrico, fognature, trattamento dell'acqua clorata

● Energia: Sistemi ausiliari, vapore, linee condensa

● Settore alimentare e farmaceutico: mezzi puliti, tubazioni igieniche

● Metallurgia e costruzioni navali: condutture ad alta temperatura, corrosive e ad alta pressione
