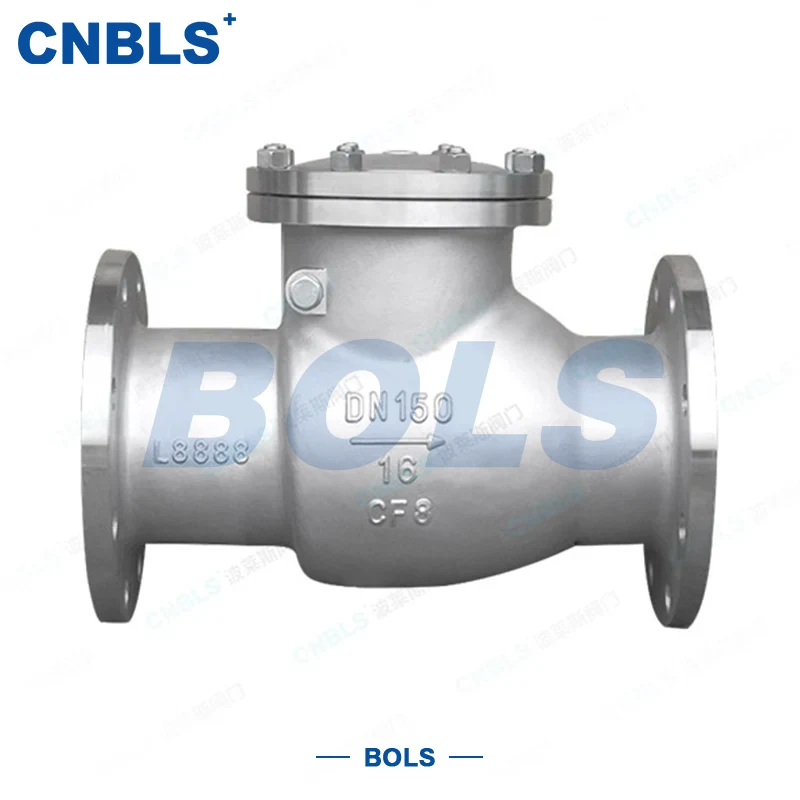

Valvole di ritegno con flangia oscillante in acciaio inossidabile GB

Le valvole di ritegno con flangia oscillante in acciaio inossidabile GB sono valvole di ritegno antiriflusso automatiche progettate in conformità con gli standard nazionali cinesi GB. Il corpo principale è realizzato in acciaio inossidabile 304/316/316L e la valvola si apre e si chiude automaticamente grazie alla pressione del mezzo senza alimentazione esterna.

Durante il flusso in avanti, il disco ruota attorno alla cerniera per aprirsi, garantendo un passaggio regolare del fluido. In caso di riflusso, il disco si chiude rapidamente sotto il proprio peso e la pressione inversa per bloccare saldamente il riflusso, proteggendo pompe, compressori, scambiatori di calore e l'intero sistema di tubazioni da urti e danni.

Il materiale in acciaio inossidabile offre un'eccellente resistenza alla corrosione, alle alte temperature e all'erosione, mentre la connessione flangiata garantisce una facile installazione, una connessione salda e ottime prestazioni di tenuta.

Le valvole di ritegno con flangia oscillante in acciaio inossidabile GB sono ampiamente utilizzate nei sistemi di tubazioni standard GB con elevati requisiti di protezione dalla corrosione e tenuta, come l'industria petrolchimica, di approvvigionamento idrico e di drenaggio municipale, energetica, alimentare e farmaceutica.

Vantaggi principali del prodotto

Standard GB, alta universalità

Dimensioni, flange, pressione e struttura sono tutte progettate secondo gli standard GB, consentendo la sostituzione diretta di valvole domestiche con le stesse specifiche senza problemi di adattamento all'installazione.

Interamente in acciaio inossidabile, resistente alla corrosione e durevole

Adatto a vari ambienti corrosivi come acqua clorata, acido-base, liquami e prodotti chimici, con una durata molto più lunga rispetto alle normali valvole in acciaio al carbonio.

Struttura oscillante con bassa resistenza al flusso e funzionamento stabile

Il disco si apre oscillando, garantendo un passaggio regolare del flusso, una bassa perdita di pressione e un'apertura/chiusura sensibile, riducendo efficacemente l'impatto del colpo d'ariete.

Disponibili opzioni di doppia tenuta

Guarnizione dura in metallo per condizioni di alta temperatura e contenenti particelle; Guarnizione morbida in PTFE per requisiti di pulizia, bassa temperatura e zero perdite.

Connessione flangiata affidabile e facile manutenzione

Facile montaggio e smontaggio, adatto a varie condotte industriali, stazioni di pompaggio, stazioni di scambio termico e sistemi di trattamento dell'acqua.

Parametri tecnici fondamentali

Standard di progettazione e applicazione

Il design, i materiali, la lavorazione e i test in fabbrica di questa serie di valvole sono rigorosamente conformi al sistema standard nazionale GB, caratterizzato da forte universalità e buona intercambiabilità.

● Valvola di ritegno a battente: GB/T 12236

● Valutazione pressione-temperatura: GB/T 12224

● Dimensione faccia a faccia: GB/T 12221

● Standard flangia: GB/T 9113

● Standard materiali: GB/T 1220, GB/T 13401

● Saldatura sovrapposta della guarnizione: GB/T 17491

● Test di pressione e tenuta: GB/T 13927

● Specifiche di installazione: GB 50235

Materiali dei componenti

Le valvole di ritegno con flangia oscillante in acciaio inossidabile GB sono dotate di un corpo completamente in acciaio inossidabile con superfici di tenuta rinforzate, che forniscono resistenza e robustezza complessive alla corrosione.

● Corpo/coperchio: acciaio inossidabile 304/316/316L

● Disco: corpo in acciaio inossidabile + rivestimento in lega dura di stellite o anello di tenuta morbido in PTFE

● Sedile: base in acciaio inossidabile + strato di rivestimento in lega dura

● Meccanismo della cerniera: acciaio inossidabile forgiato; albero in 17-4PH o 2Cr13

● Guarnizione della flangia: guarnizione a spirale avvolta in 316L

● Bulloni/dadi: acciaio inossidabile 304/316, resistenza alla corrosione costante con il corpo

Guida alla selezione

1. Selezione per classe di pressione

● PN10/PN16: Approvvigionamento idrico e drenaggio municipale, acqua di circolazione

● PN25/PN40: Industria generale, prodotti petroliferi, ingegneria chimica

● PN63/PN100: Pressione medio-alta, temperatura elevata, condizioni di impatto

2. Selezione per struttura del disco in base al diametro

● DN15~DN50: Tipo oscillante a disco singolo, struttura semplice

● DN65 e superiore: tipo a disco doppio/multiplo, riduce il colpo d'ariete e le vibrazioni

3. Selezione per tipo di tenuta in base al mezzo e alla temperatura

● Oltre 200 ℃, particelle, elevata abrasione → Guarnizione dura in metallo

● ≤200℃, mezzo pulito, nessuna perdita richiesta → Guarnizione morbida in PTFE

4. Selezione per materiale in base alla corrosività

● Corrosione debole (acqua, aria) → 304

● Corrosione media (contenente cloro, acido debole) → 316

● Forte corrosione, temperatura estremamente bassa → 316L

5. Corrispondenza della faccia della flangia

Confermare il tipo di flangia della tubazione: Faccia rialzata RF / Faccia maschio-femmina FM / Faccia giunto ad anello RJ per garantire la coerenza.

Installazione e manutenzionev

Requisiti di installazione

● Verificare che pressione, diametro, materiale e superficie della flangia corrispondano alla tubazione prima dell'installazione

● Installare nella direzione del flusso indicata dalla freccia

● È preferibile l'installazione orizzontale; riservare spazio di apertura sul lato del disco

● Stringere i bulloni della flangia in diagonale e in modo uniforme

Manutenzione ordinaria

● Ispezionare regolarmente le flange e le guarnizioni del coperchio per individuare eventuali perdite

● Pulire le impurità nella cavità della valvola per evitare l'inceppamento della cerniera

● Applicare grasso per alte temperature all'albero della cerniera

● Le superfici di tenuta usurate possono essere riparate mediante saldatura sovrapposta per ridurre i costi operativi

Risoluzione dei problemi

● Chiusura non corretta: verificare la presenza di corpi estranei o danni su disco, cerniera e superfici di tenuta

● Perdita esterna: serrare nuovamente i bulloni o sostituire le guarnizioni

● Azione bloccata: smontare, pulire le impurità interne e correggere il meccanismo della cerniera

Aree di applicazione

Con l'universalità dello standard GB, l'affidabile resistenza alla corrosione e la tenuta stabile, le valvole di ritegno con flangia oscillante in acciaio inossidabile GB sono ampiamente utilizzate in:

● Industria petrolchimica e condotte di processo

● Approvvigionamento e drenaggio dell'acqua comunale, trattamento dell'acqua clorata

● Sistemi ausiliari di potenza e di centrali elettriche

● Sistemi alimentari, farmaceutici e di fluidi puliti

● Condutture per la metallurgia, la costruzione navale, l'acqua di mare e altri mezzi corrosivi
