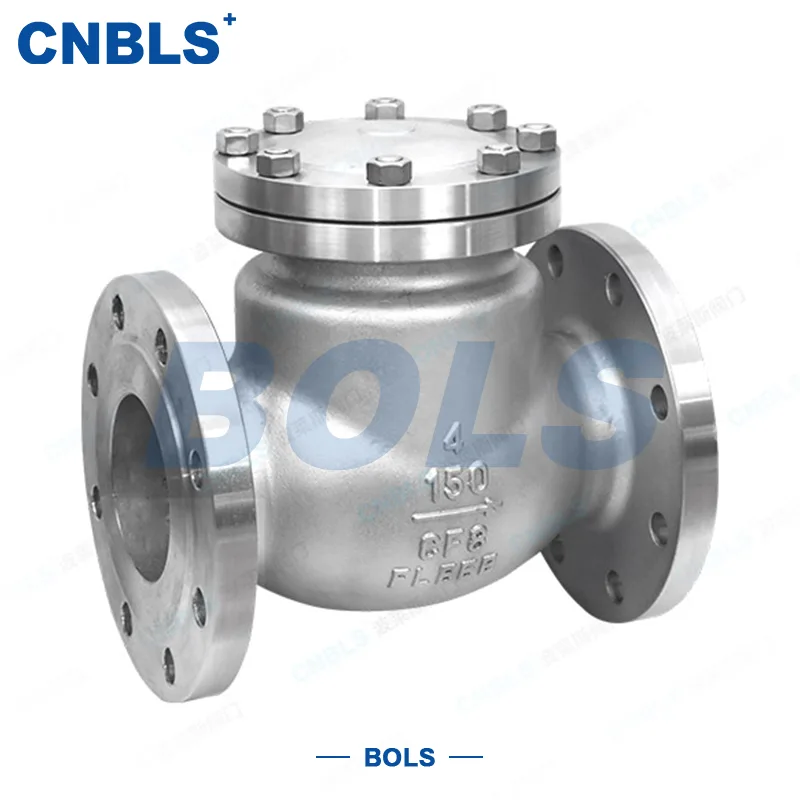

Valvole di ritegno a battente con flangia ANSI

Le valvole di ritegno a flangia ANSI (marca: Bolaisi, serie di modelli: H44W/Y-150LB/300LB/600LB/900LB) sono valvole unidirezionali autoazionate completamente automatiche senza dispositivi di azionamento esterni, progettate per fornire una protezione antiriflusso affidabile per i sistemi di tubazioni di fluidi industriali. Realizzata in acciaio inossidabile di alta qualità, la valvola è compatibile con acqua, olio, vapore e vari fluidi industriali e può funzionare stabilmente per lungo tempo in condizioni di condizioni di pressione normale. Caratterizzata da bassa resistenza al flusso, elevate prestazioni di tenuta e forte compatibilità, funge da valvola di base essenziale per garantire la sicurezza della tubazione e un funzionamento stabile del processo.

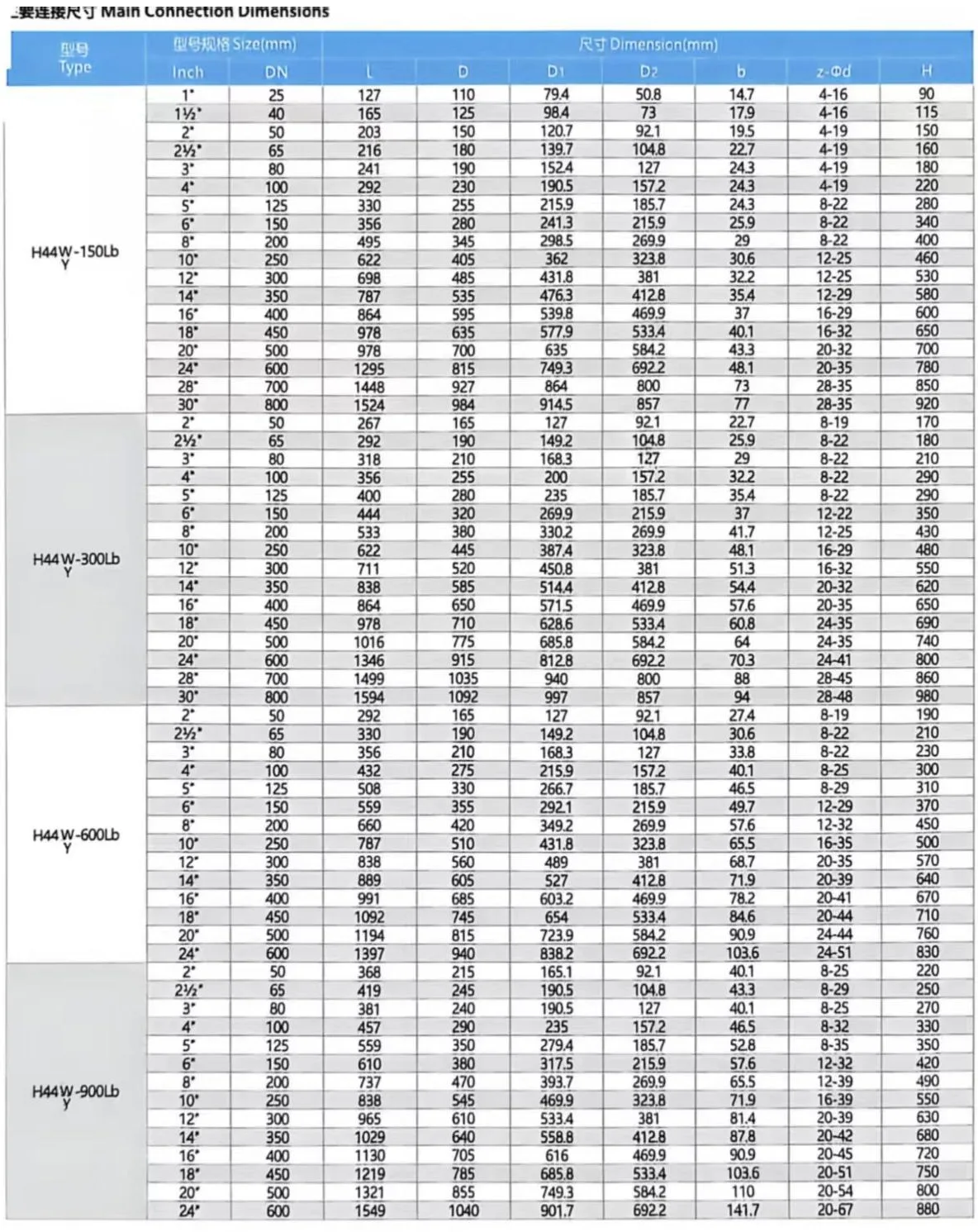

Parametri tecnici fondamentali

Progettazione strutturale e vantaggi prestazionali principali

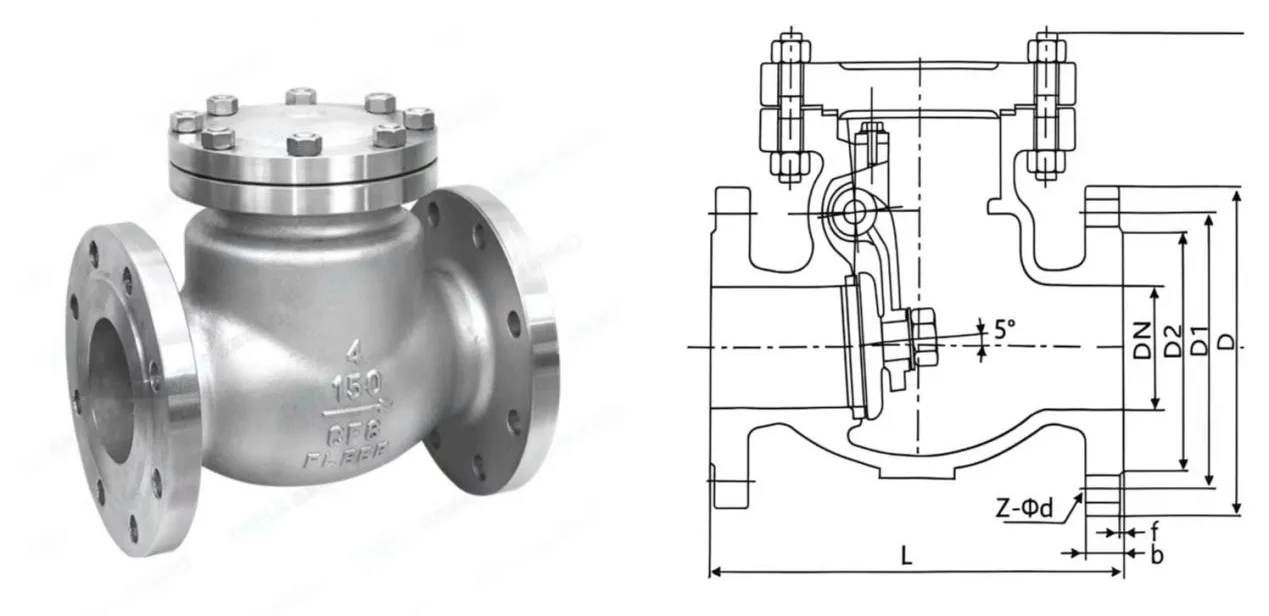

La valvola di ritegno a flangia ANSI adotta una struttura a disco a oscillazione singola ottimizzata con precisione, costituita da un corpo valvola ad alta resistenza, coperchio sigillato, sede della valvola inclinata, disco oscillante, bilanciere di trasmissione e albero del perno completamente integrato. Il disco della valvola ruota dolcemente per aprirsi e chiudersi attorno all'albero della cerniera, con il design complessivo che bilancia efficienza operativa e affidabilità della sicurezza.

Principali vantaggi prestazionali

Resistenza al flusso estremamente bassa ed elevata efficienza di trasmissione

Adottando un canale di flusso diretto e una disposizione ottimizzata del campo di flusso con sede della valvola inclinata, riduce notevolmente la turbolenza del fluido e la perdita di pressione locale. Con una resistenza minima durante il flusso medio in avanti, garantisce un'elevata efficienza di trasmissione della tubazione e un consumo energetico inferiore per il funzionamento a lungo termine.

Design a prova di perdite e elevato fattore di sicurezza

Dotato di una struttura dell'albero con perno completamente integrata, elimina completamente i punti di perdita causati dagli steli delle valvole estesi rispetto alle tradizionali valvole incernierate esternamente. È particolarmente adatto per mezzi volatili, infiammabili ed esplosivi come olio e vapore, eliminando i rischi per la sicurezza e l'ambiente derivanti da perdite medie.

Installazione flessibile e forte compatibilità

Supporta l'installazione di tubazioni sia orizzontali che verticali senza requisiti di montaggio personalizzati, adattandosi a layout di tubazioni industriali complessi. La gamma a passaggio totale copre da DN15 a DN800, con design strutturalmente rinforzato per condizioni di grande diametro. Garantisce un'apertura e una chiusura fluide senza inceppamenti, offrendo una compatibilità superiore rispetto a valvole simili.

Tenuta stabile e risposta rapida

Il design di tenuta completamente incollato tra il disco e la sede della valvola forma una doppia forza di compressione tramite pressione media e peso proprio del disco per una chiusura senza perdite. La struttura oscillante offre una risposta rapida, interrompendo istantaneamente la tubazione una volta che si verifica il riflusso per bloccare completamente il fluido inverso.

Nessuna unità esterna e bassi costi di gestione e manutenzione

Apertura e chiusura completamente automatiche guidate dalla differenza di pressione media e dal peso proprio del disco. Non è necessaria alcuna alimentazione esterna, alimentazione d'aria o sistema di controllo, senza alcun intervento manuale. La struttura snella garantisce un basso tasso di guasto, riducendo notevolmente i costi di installazione in loco, messa in servizio e manutenzione a lungo termine.

Principio di funzionamento

L'apertura e la chiusura delle valvole di ritegno a battente con flangia ANSI sono completamente guidate dalla differenza di pressione media della tubazione e dal peso proprio del disco, e non richiedono alimentazione esterna o funzionamento manuale. Il processo di lavoro è suddiviso in apertura in avanti e chiusura inversa:

Apertura in avanti e trasporto regolare

Quando il fluido scorre in avanti dall'ingresso e la pressione in ingresso supera la contropressione in uscita, la spinta del fluido in avanti solleva il disco della valvola. Il disco ruota attorno all'albero del perno integrato tramite il bilanciere, separandosi completamente dalla sede della valvola per aprire il canale di flusso. Il fluido passa senza ostacoli con una perdita di pressione minima, senza compromettere la normale efficienza di trasmissione della tubazione.

Spegnimento automatico e protezione antiriflusso

In caso di arresto della pompa, riduzione della pressione a monte, improvvisi cambiamenti di pressione nella tubazione e altre condizioni di lavoro, la contropressione in uscita supererà rapidamente la pressione in ingresso. La forza combinata della pressione media inversa e del peso proprio del disco spinge il disco a ruotare all'indietro e a premere saldamente contro la sede della valvola, interrompendo istantaneamente il canale di flusso e bloccando il riflusso. Evita sostanzialmente la contaminazione incrociata dei materiali, i disordini del processo, l'inquinamento medio e lo squilibrio di pressione e protegge le apparecchiature principali a monte come pompe e compressori dai danni da impatto inverso.

Scenari applicativi e standard di conformità

Con eccellenti prestazioni antiriflusso, ampia adattabilità alle condizioni di lavoro e affidabilità operativa a lungo termine, le valvole di ritegno a flangia ANSI sono ampiamente utilizzate nei principali sistemi di fluidi industriali:

● Unità di produzione petrolchimica

● Condotte per il trasporto di petrolio e gas a lunga distanza

● Unità di raffinazione e di trattamento chimico

● Trattamento delle acque industriali e sistemi di circolazione dell'acqua

● Reti di tubazioni per il riscaldamento del vapore e la trasmissione dell'energia termica

Nelle condizioni di lavoro sopra indicate, la valvola risolve efficacemente i problemi di riflusso della tubazione ed elimina i rischi di produzione tra cui miscelazione dei materiali, disordini del processo, contaminazione del mezzo e squilibrio di pressione, agendo come un componente indispensabile di protezione della sicurezza per i sistemi di tubazioni industriali.

Standard di conformità e controllo qualità

Questa serie è progettata e prodotta in stretta conformità con le specifiche ANSI (American National Standards Institute). Le dimensioni della flangia sono conformi all'ANSI B16.5, il design della valvola e i valori di pressione-temperatura sono conformi all'ANSI B16.34 e soddisfa inoltre i requisiti API pertinenti del settore per le applicazioni nel settore petrolifero e del gas. Ogni valvola è sottoposta a severi test di resistenza idrostatica e ispezione delle prestazioni di tenuta prima della consegna, soddisfacendo pienamente gli standard industriali e le richieste di funzionamento in loco per un servizio stabile a lungo termine in ambienti industriali difficili.

Domande frequenti

Q1: Cos'è una valvola di ritegno a battente flangiata ANSI? Qual è la sua funzione principale?

Una valvola di ritegno a battente flangiata ANSI è una valvola unidirezionale progettata secondo gli standard americani. Utilizza la pressione del mezzo che scorre e la gravità per aprirsi e chiudersi automaticamente, prevenendo il riflusso nei sistemi di tubazioni.

È ampiamente utilizzato per proteggere pompe, apparecchiature e tubazioni prevenendo il flusso inverso, colpi d'ariete, perdite di pressione e contaminazione del mezzo. Il disco della valvola si apre durante il flusso in avanti e si chiude automaticamente quando il flusso si interrompe o si inverte.

Q2: Quali sono i vantaggi di una valvola di ritegno a battente flangiata ANSI rispetto ad altre valvole di ritegno?

Le valvole di ritegno a battente flangiate ANSI offrono numerosi vantaggi, tra cui:

Progettazione a flusso completo:Grande capacità di flusso con bassa perdita di pressione, adatta per tubazioni di grandi dimensioni e applicazioni ad alto flusso.

Forti prestazioni anti-intasamento:L'ampia camera della valvola e l'ampio movimento del disco riducono il rischio di intasamento dovuto a particelle e impurità.

Lunga durata:La struttura semplice e durevole consente un funzionamento stabile a lungo termine.

Manutenzione facile:La connessione flangiata e il coperchio imbullonato consentono una comoda pulizia e sostituzione dei componenti senza rimuovere la tubazione.

Q3: A quali pressioni corrispondono Class150, Class300, Class600, Class900 e Class1500LB?

Le classi di pressione ANSI variano con la temperatura. Le pressioni di riferimento approssimative a temperatura normale sono:

Classe150LB:ca. 2,0 MPa

Classe300LB:ca. 5,0MPa

Classe600LB:ca. 10,0 MPa

Classe900LB:ca. 15,0 MPa

Classe1500LB:ca. 25,0MPa

Per le applicazioni ad alta temperatura, la pressione di esercizio effettiva deve essere controllata in base alla tabella dei valori di pressione-temperatura.

Q4: Quali tipi di facce di tenuta della flangia sono disponibili?

RF (viso sollevato):La superficie di tenuta più comune per applicazioni con acqua, petrolio e gas di Classe 150/Classe 300.

RJ (faccia del giunto dell'anello):Adatto per applicazioni ad alta pressione e alta temperatura come sistemi a vapore e petrolchimici.

FF (faccia piatta):Utilizzato principalmente per condotte in ghisa a bassa pressione e sistemi idrici comunali.

Q5: Qual è la gamma di dimensioni standard? Sono disponibili dimensioni personalizzate?

La gamma di dimensioni standard va da NPS 2 pollici a NPS 24 pollici. I formati grandi, da NPS 26 pollici a NPS 48 pollici, possono essere personalizzati in base ai requisiti del progetto.

Le nostre valvole di ritegno a battente flangiate ANSI supportano gli standard internazionali per le tubazioni e possono essere personalizzate per progetti e applicazioni industriali all'estero.
