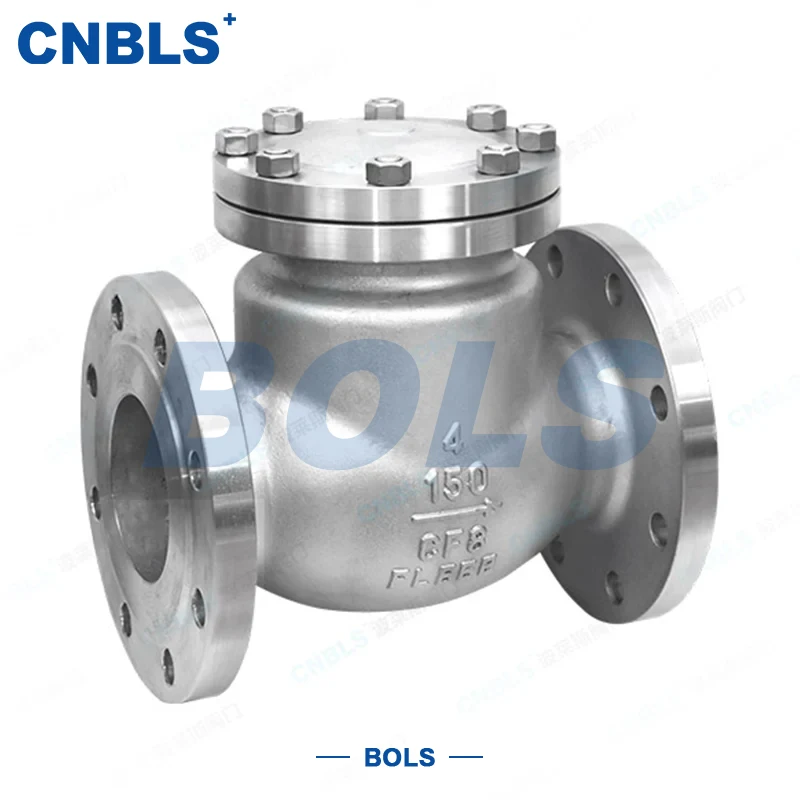

Valvole di ritegno con flangia oscillante in acciaio inossidabile ANSI

Le valvole di ritegno con flangia oscillante in acciaio inossidabile ANSI sono valvole di intercettazione automatiche progettate e realizzate rigorosamente secondo gli standard ANSI/ASME. Combinano la resistenza alla corrosione dell'acciaio inossidabile con i vantaggi della struttura di tipo oscillante, costituita principalmente da corpo in acciaio inossidabile, coperchio, disco oscillante, meccanismo a cerniera ed estremità flangiate.

Il principio di funzionamento è semplice e affidabile: durante il flusso in avanti, la pressione media fa ruotare il disco attorno alla cerniera per aprirlo, garantendo un flusso regolare. In caso di riflusso, il disco si chiude automaticamente sotto il proprio peso e la pressione inversa, impedendo ermeticamente il riflusso e proteggendo il sistema di tubazioni e le apparecchiature a valle.

Dotate di connessioni flangiate solide e di facile manutenzione e di un'eccellente resistenza alla corrosione, queste valvole sono ampiamente utilizzate nei sistemi di tubazioni ANSI per i settori petrolchimico, del gas naturale, alimentare e farmaceutico, del trattamento delle acque e delle centrali elettriche. Sono particolarmente ideali per applicazioni a pressione da medio-bassa a medio-alta che richiedono prevenzione automatica del riflusso, elevata tenuta e resistenza alla corrosione. Con conformità e praticità, le valvole di ritegno con flangia oscillante in acciaio inossidabile ANSI sono diventate componenti chiave che garantiscono il flusso unidirezionale nei sistemi di tubazioni ANSI.

Parametri tecnici fondamentali

Vantaggi principali del prodotto

Conforme allo standard ANSI, forte adattabilità

Progettato e prodotto rigorosamente in conformità con ANSI/ASME, API e altri standard americani. Può essere applicato direttamente a vari sistemi di tubazioni ANSI senza ulteriori modifiche, riducendo i costi di approvvigionamento e installazione. Le valvole di ritegno con flangia oscillante in acciaio inossidabile ANSI sono componenti chiave per la prevenzione del riflusso nelle tubazioni ANSI.

Interamente in acciaio inossidabile, resistente alla corrosione e durevole

Adotta acciaio inossidabile ANSI come F304/CF8, F316/CF8M, con eccellente resistenza alla corrosione, alle alte temperature e all'usura. Garantisce un funzionamento stabile a lungo termine in ambienti acidi, clorurati e altri mezzi corrosivi, riducendo la frequenza di sostituzione e i costi di manutenzione.

Struttura oscillante, elevata efficienza del flusso

Il design a disco singolo/doppio/multiplo si adatta a diversi diametri. Passaggio del flusso regolare, bassa resistenza e funzionamento sensibile. La risposta di chiusura di appena 0,5 s blocca rapidamente il riflusso, proteggendo efficacemente le pompe, i compressori e le apparecchiature a valle dai colpi d'ariete.

Sigillatura affidabile, ampia gamma di applicazioni

Tenuta dura per condizioni di alta temperatura, carico di particelle e alta usura; tenuta morbida per temperature medio-basse e fluidi puliti. La connessione flangiata stabile soddisfa API 598 Classe IV con zero perdite visibili, adatta per condizioni di pressione da bassa a medio-alta.

Nessuna unità esterna, funzionamento facile

Si apre e si chiude automaticamente mediante pressione media e gravità del disco, senza necessità di potenza aggiuntiva. Struttura semplice, prestazioni stabili, minori investimenti in attrezzature e consumo energetico.

Materiali e struttura dei componenti

(Evidenziare la qualità, garantire prestazioni stabili)

Materiali dei componenti principali

(Conforme ANSI, qualità controllabile)

● Corpo/cofano: ASTM A182 F304/F316 (forgiato), ASTM A351 CF8/CF8M (fuso), entrambi soddisfano gli standard dei materiali ANSI per diverse condizioni corrosive.

● Disco: stesso materiale del corpo + rivestimento in lega di stellite (ASTM A417 per tenuta dura) o acciaio inossidabile + anello di tenuta morbida in PTFE (tenuta morbida), bilanciando tenuta e durata.

● Meccanismo della cerniera: acciaio inossidabile 316 forgiato; albero della cerniera realizzato in acciaio inossidabile indurente per precipitazione 17 4PH (ASTM A193 630), migliorando notevolmente la resistenza all'usura e la resistenza per evitare inceppamenti.

● Guarnizioni: Anello in lega di Inconel per alte temperature; Gomma PTFE/perfluoroetere per fluidi puliti a temperature medio-basse; Guarnizione spirometallica in 316L (ANSI B16.20) per la tenuta della flangia.

● Bulloni/dadi: ASTM A193 B8/B8M (bulloni in acciaio inossidabile), ASTM A194 8/8M (dadi corrispondenti), conformi agli standard di fissaggio ad alta pressione ANSI, materiale del corpo corrispondente per una resistenza alla corrosione costante.

Caratteristiche strutturali

(Progettazione scientifica per condizioni ANSI)

Struttura di tipo oscillante con opzioni flessibili a disco singolo/doppio/multiplo in base al diametro. Wafer flangiato/struttura unitaria per diverse esigenze di installazione. Cerniera esterna per una facile manutenzione. Il design a flusso diretto garantisce bassa resistenza e funzionamento sensibile. Con una struttura scientifica, le valvole di ritegno con flangia oscillante in acciaio inossidabile ANSI offrono praticità e stabilità per varie applicazioni di tubazioni ANSI.

Standard di progettazione e produzione

Linee guida per la selezione

Corrisponde esattamente alla classe di pressione ANSI

Classe150 (PN20) per bassa pressione; Classe300 (PN50) per media pressione; Classe 600 (PN100) per pressioni medio-alte. Corrisponde rigorosamente alla classe della tubazione per evitare sovrapressioni. Le valvole di ritegno con flangia oscillante in acciaio inossidabile ANSI devono essere selezionate di conseguenza per un funzionamento sicuro.

Seleziona la struttura del disco in base al diametro

Diametro piccolo (NPS 1/2"~2"): tipo oscillante a disco singolo, bassa resistenza, azione sensibile. Diametro grande (NPS 3" e superiore): disco doppio/multiplo, riduce le vibrazioni e il rischio di colpi d'ariete.

Scegli il tipo di tenuta in base alle condizioni di lavoro

Temperatura elevata (>200℃), particelle o usura elevata → guarnizione dura in metallo (rivestimento in stellite). Temperatura medio-bassa (≤200℃), mezzi puliti → guarnizione morbida (PTFE/perfluoroetere) per perdite prossime allo zero.

Abbinare il materiale alla corrosione media

Fluidi generici non corrosivi → 304 (F304/CF8). Fluidi clorurati, acidi o corrosivi → 316 (F316/CF8M). Corrosione grave → aggiornamento all'acciaio inossidabile speciale per una maggiore durata.

Corrisponde alle specifiche della flangia ANSI

Verificare che il tipo di rivestimento (RF/RJ) e il grado del materiale corrispondano perfettamente alle flange della tubazione per evitare guasti alla tenuta.

Funzionamento e manutenzione

(Prolungare la durata, garantire un funzionamento stabile)

Note di installazione

● Prima dell'installazione: verificare che la classe, il materiale, il diametro e il rivestimento della flangia corrispondano al sistema ANSI. Controllare eventuali danni al corpo, al disco e alla cerniera. Testare manualmente il movimento del disco per verificarne il corretto funzionamento.

● Installare secondo la freccia della direzione del flusso per garantire che il flusso in avanti apra il disco. L'installazione inversa è severamente vietata.

● Lasciare spazio sufficiente sul lato del disco per l'apertura completa, evitare ostruzioni dovute a tubi o pareti.

Manutenzione ordinaria

● Ispezionare regolarmente le guarnizioni della flangia e del coperchio; serrare nuovamente i bulloni o sostituire le guarnizioni in caso di perdite.

● Smontare periodicamente per pulire i detriti interni, applicare grasso per alte temperature sull'albero della cerniera per evitare inceppamenti.

● Per applicazioni ad alto flusso o di grandi dimensioni, installare a valle degli ammortizzatori del colpo d'ariete. Chiudere lentamente le valvole a monte per ridurre lo shock.

Riavvio dopo l'arresto a lungo termine

Prima del riavvio: controllare manualmente il movimento del disco, ispezionare l'interno per eventuali blocchi o danni alla guarnizione. Aprire il fluido lentamente e aumentare gradualmente la pressione e il flusso per evitare inceppamenti o guasti alla guarnizione.

Campi di applicazione

Grazie alla conformità ANSI, alla resistenza alla corrosione, alla tenuta affidabile e al funzionamento sensibile, le valvole di ritegno a flangia oscillante in acciaio inossidabile ANSI sono ampiamente utilizzate nei sistemi di tubazioni ANSI per:

● Petrolchimico: mezzi corrosivi come fluidi chimici, olio acido, acidi e alcali, pressione da bassa a medio-alta.

● Gas naturale: tubazioni di gas naturale e GPL, forte resistenza alla corrosione, prevenzione affidabile del riflusso.

● Alimentare e farmaceutico: tubazioni per fluidi puliti, sigillatura ad alta precisione, grado igienico.

● Trattamento dell'acqua: sistemi di trattamento dell'acqua clorata, delle acque reflue e dei mezzi corrosivi.

● Industria energetica: sistemi ausiliari delle centrali elettriche e condotte del vapore, resistenti alle alte temperature e all'usura.
