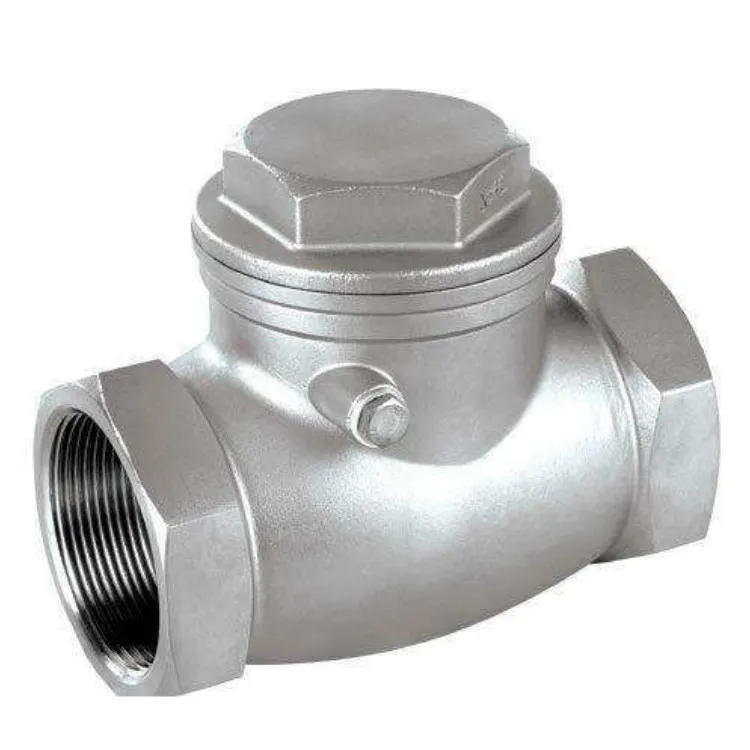

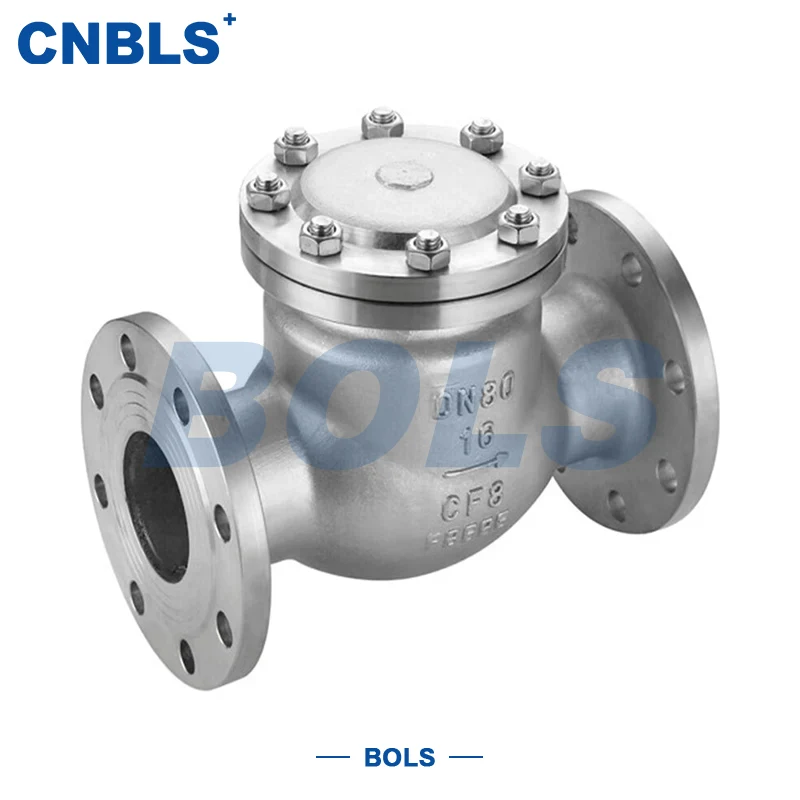

Valvole di ritegno a battente per saldatura con presa a filettatura interna in acciaio forgiato in acciaio inossidabile

Le valvole di ritegno a battente per saldatura con presa a filettatura interna in acciaio forgiato in acciaio inossidabile sono valvole di ritegno automatiche appositamente progettate per condizioni di lavoro di piccolo e medio diametro, ad alta pressione e corrosive. Realizzati in acciaio inossidabile forgiato, sono dotati di connessioni sia con filettatura interna che a saldare, che possono essere selezionate in modo flessibile in base alle condizioni di installazione in loco.

La valvola si apre e si chiude automaticamente affidandosi alla pressione del fluido: il disco ruota attorno alla cerniera per aprirsi durante il flusso in avanti, consentendo il passaggio regolare del fluido; in caso di riflusso, il disco si chiude rapidamente sotto il proprio peso e inverte la pressione per interrompere il riflusso e proteggere pompe, compressori e apparecchiature della tubazione a valle.

Grazie al materiale in acciaio forgiato e alla tenuta in lega dura, la valvola presenta elevata robustezza, resistenza all'erosione, resistenza alle alte temperature e resistenza alla corrosione, consentendo un funzionamento stabile a lungo termine in ambienti difficili come l'industria chimica, energetica, farmaceutica e di lavorazione di precisione.

Le valvole di ritegno a battente per saldatura a tasca con filettatura interna in acciaio forgiato in acciaio inossidabile sono particolarmente adatte per sistemi di tubazioni a pressione da medio-bassa a medio-alta con spazio di installazione limitato ed elevati requisiti di affidabilità di tenuta e resistenza strutturale.

Parametri tecnici fondamentali

Materiali della struttura e dei componenti

Tutti i componenti chiave delle valvole di ritegno a battente per saldatura con presa a filettatura interna in acciaio forgiato in acciaio inossidabile sono realizzati in acciaio inossidabile forgiato con superfici di tenuta rinforzate e le prestazioni complessive superano di gran lunga quelle delle normali valvole pressofuse.

● Corpo/coperchio: acciaio inossidabile forgiato 304/316/316L, alta densità e resistenza

● Disco: acciaio forgiato dello stesso materiale + rivestimento in lega dura di stellite

● Sedile: base in acciaio forgiato + rivestimento in lega dura, resistente all'usura e all'erosione

● Meccanismo della cerniera: acciaio inossidabile forgiato; albero in acciaio inossidabile indurente per precipitazione 17-4PH

● Guarnizione della filettatura: guarnizione in PTFE

● Guarnizione di saldatura dell'incavo: corpo corrispondente al materiale di saldatura in acciaio inossidabile

● Guarnizione del coperchio: guarnizione a spirale avvolta in 316L

● Bulloni/dadi: acciaio inossidabile 304/316, anticorrosione generale coerente

Standard di progettazione e produzione

Il design, i materiali, la lavorazione e l'ispezione di questa serie di valvole sono conformi agli standard nazionali per garantire intercambiabilità e sicurezza.

● Valvola di ritegno a battente: GB/T 12236

● Valutazione pressione-temperatura: GB/T 12224

● Dimensione faccia a faccia: GB/T 12221

● Standard di filettatura: GB/T 7306

● Standard di saldatura della presa: GB/T 12224

● Standard di forgiatura: GB/T 13401

● Norma materiale: GB/T 1220

● Processo di saldatura sovrapposta: GB/T 17491

● Test di pressione e tenuta: GB/T 13927

● Specifiche di installazione: GB 50235

Vantaggi principali del prodotto

Materiale in acciaio forgiato, doppia garanzia di robustezza e resistenza alla corrosione

Adottando l'acciaio inossidabile forgiato, è più resistente all'alta pressione, agli urti e alla corrosione rispetto alle normali valvole in acciaio fuso, adatte per il funzionamento a lungo termine in condizioni di lavoro severe.

Struttura a doppia connessione per un'installazione flessibile

La filettatura interna consente un rapido montaggio e smontaggio; la saldatura a bussola è adatta per scenari ad alta pressione, vibrazioni e alta tenuta. Le valvole di ritegno a battente per saldatura a bussola con filettatura interna in acciaio forgiato in acciaio inossidabile possono soddisfare le abitudini di installazione di diversi utenti.

Struttura oscillante, bassa resistenza al flusso e azione sensibile

Il disco ruota attorno all'albero per aprirsi, garantendo un passaggio regolare del flusso, una bassa perdita di pressione e una rapida risposta di apertura/chiusura, sopprimendo efficacemente il colpo d'ariete e l'impatto del riflusso.

Guarnizione dura in metallo, resistenza alle alte temperature e all'usura

Superficie di tenuta rivestita in lega dura, applicabile a vapore, olio ad alta temperatura e mezzi corrosivi, con lunga durata e basso rischio di perdite.

Dimensioni compatte, ideali per spazi limitati

La struttura compatta è particolarmente adatta per strumenti, condotte di processo di piccolo diametro, abbinamento di unità, apparecchiature montate su skid e altri luoghi con spazio limitato.

Linee guida per la selezione

Selezione per pressione e modello

● PN16: Sistemi di alimentazione idrica a bassa pressione, drenaggio e circolazione dell'acqua

● PN25: Condotte generali per processi petroliferi e chimici

● PN40/PN63: Pressione medio-alta, temperatura elevata e condizioni di impatto

Interpretazione del modello: 1 = Filettatura interna, 6 = Saldatura a tasca, 4 = Tipo oscillante, P = Acciaio inossidabile.

Selezione per Corrosione media

● Acqua convenzionale, aria, corrosione debole → 304

● Contiene cloro, acido/alcali debole, prodotto chimico delicato → 316

● Forte corrosione, alta temperatura, alto contenuto di sale → 316L

Selezione in base alle condizioni in loco

● Manutenzione e smontaggio frequenti → Filettatura interna

● Alta pressione, vibrazioni, installazione fissa → Saldatura a tasca

Direzione di installazione

● Conduttura orizzontale: struttura universale applicabile

● Conduttura verticale: il fluido deve fluire verso l'alto

Installazione e manutenzione

Note di installazione

● Verificare che modello, pressione, diametro, materiale e connessione corrispondano alla tubazione prima dell'installazione

● Pulire le impurità della tubazione per evitare l'inceppamento del disco

● Utilizzare nastro o guarnizioni in PTFE per l'installazione filettata e serrare in modo uniforme

● Eseguire smussatura, saldatura e ispezione standard per la saldatura della presa per garantire l'assenza di perdite

● Installare nella direzione del flusso contrassegnata dalla freccia sul corpo della valvola

Manutenzione ordinaria

● Ispezionare regolarmente filettature, saldature e coperchio per individuare eventuali perdite

● Pulire regolarmente le impurità nella cavità della valvola per evitare l'inceppamento della cerniera

● Applicare grasso per alte temperature all'albero della cerniera per ridurre l'usura

● Le superfici di tenuta usurate possono essere riparate ricoprendole per prolungare la durata

Risoluzione dei problemi

● Chiusura non corretta: verificare la presenza di impurità o danni su disco, cerniera e superfici di tenuta

● Perdita esterna: serrare nuovamente le filettature o sostituire le guarnizioni; riparare saldature

● Azione bloccata: smontare e pulire i corpi estranei, correggere il meccanismo della cerniera

Applicazioni tipiche

Con elevata resistenza, elevata resistenza alla corrosione ed elevate prestazioni di tenuta, le valvole di ritegno a battente per saldatura con presa a filettatura interna in acciaio forgiato in acciaio inossidabile sono ampiamente utilizzate in:

● Condotte per processi petrolchimici e di chimica fine

● Sistemi ausiliari di potenza e di centrali elettriche

● Sistemi per terreni puliti nel settore farmaceutico, alimentare e delle bevande

● Controllo dello strumento e del fluido ad alta pressione di piccolo diametro

● Condutture di sostanze corrosive come acqua di mare e liquami contenenti cloro
