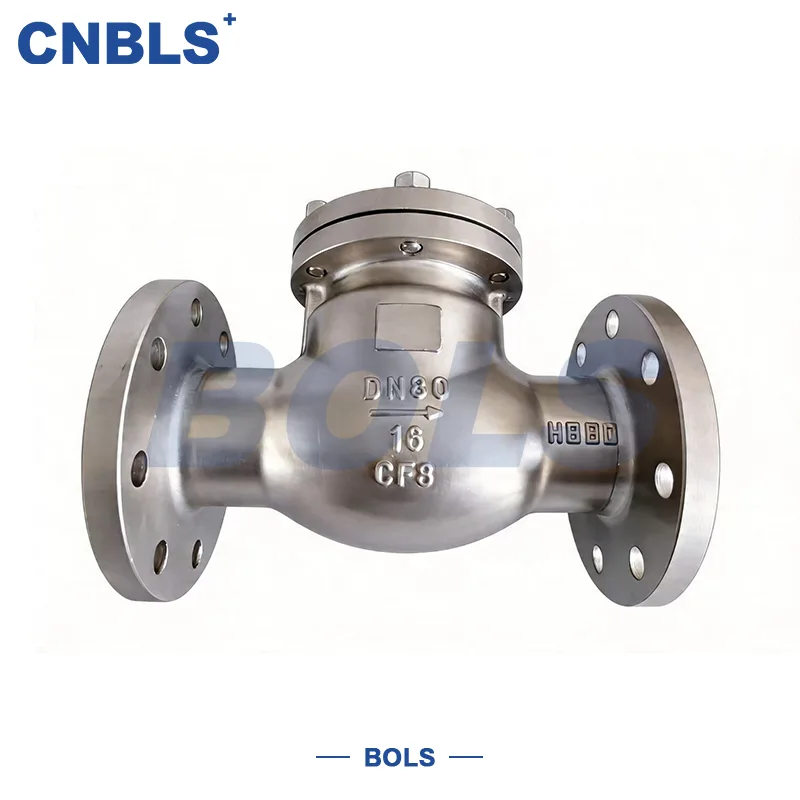

IT Valvole di ritegno a battente

Conosciute anche come valvole di non ritorno o valvole unidirezionali, le valvole di ritegno a battente GB sono valvole di protezione delle tubazioni completamente automatiche che si aprono e si chiudono completamente mediante la media pressione, senza necessità di funzionamento manuale o alimentazione esterna.

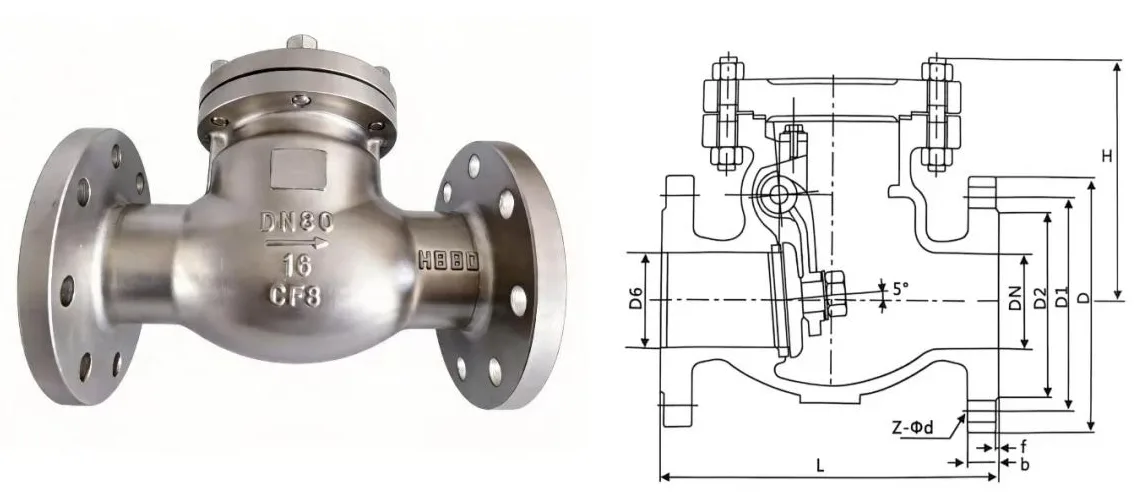

Adottando una struttura oscillante a bilanciere integrata, i componenti chiave di apertura e chiusura, inclusi dischi, alberi dei perni e bilancieri, sono tutti racchiusi all'interno del corpo valvola senza parti di trasmissione esposte, riducendo efficacemente le perdite esterne e offrendo eccellenti prestazioni di tenuta. Il design del canale di flusso diretto riduce la resistenza al flusso e la perdita di pressione, ideale per condizioni di tubazioni a flusso elevato. Il rivestimento in lega dura è opzionale per la superficie di tenuta della sede per migliorare notevolmente la resistenza all'usura, alla corrosione e all'erosione, prolungando la durata. Prodotto nel pieno rispetto delle norme nazionali, è un accessorio standard di protezione unidirezionale per i sistemi di tubazioni.

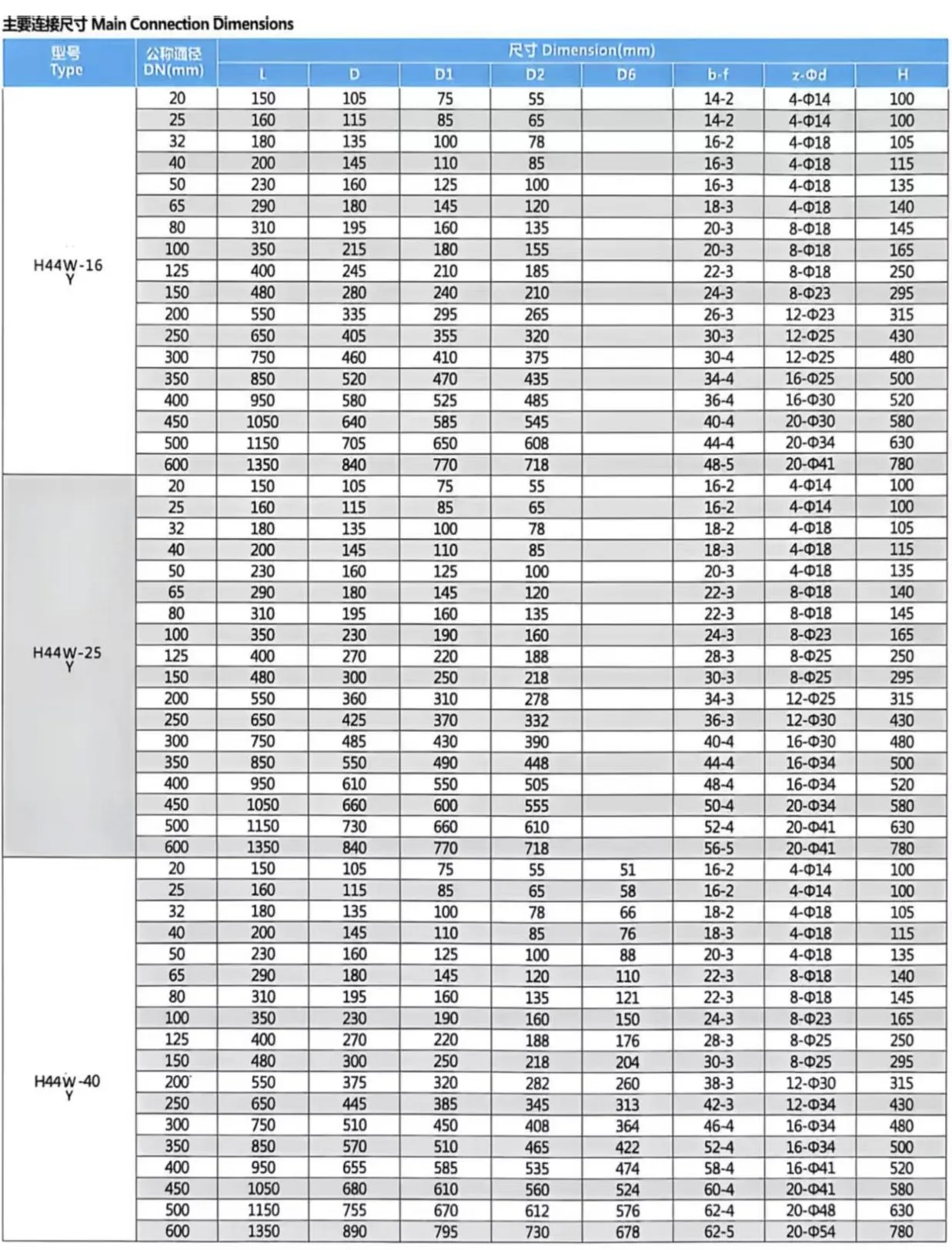

Parametri principali del prodotto

Sviluppata da Bolaisi, questa serie di valvole di ritegno a battente GB copre i modelli completi di H44W/Y-16P/25P/40P. Realizzata in acciaio inossidabile di alta qualità con attacco a flangia per una facile installazione, funge da valvola di protezione antireflusso per sistemi di tubazioni industriali e civili. Si adatta al trasporto di fluidi in molteplici condizioni di lavoro con un funzionamento stabile e affidabile.

Scenari applicativi principali e usi principali

Caratterizzate da una forte adattabilità universale, le valvole di ritegno a battente GB sono ampiamente applicate nei sistemi di tubazioni dei fluidi in tutti i settori:

Approvvigionamento idrico e drenaggio municipale ed edilizio

Utilizzato nelle reti comunali di approvvigionamento idrico e di drenaggio, negli edifici di approvvigionamento idrico secondario e nei sistemi di scarico delle acque reflue. Previene il riflusso medio durante l'interruzione dell'acqua o lo spegnimento della pompa, evitando l'inquinamento dell'acqua e lo squilibrio della pressione della rete di tubazioni.

Industria petrolchimica

Adatto per condotte di trasporto di petrolio greggio, petrolio raffinato e prodotti chimici. Arresta la rotazione inversa della pompa e la contaminazione incrociata delle materie prime causata dal riflusso, garantendo processi di produzione sicuri e stabili.

Industria energetica e termoelettrica

Applicato nei sistemi acqua-vapore delle caldaie delle centrali elettriche, nei sistemi di circolazione dell'acqua di raffreddamento e nelle reti combinate di tubazioni di calore ed elettricità. Impedisce il riflusso del vapore e dell'acqua di condensa per proteggere le apparecchiature principali come turbine a vapore e pompe dell'acqua.

Sistemi HVAC e protezione antincendio

Abbinato alla circolazione dell'acqua dell'aria condizionata centralizzata, alle reti di tubazioni del riscaldamento, ai sistemi antincendio e agli idranti. Elimina il disturbo della pressione del sistema causato dal riflusso medio e garantisce l'affidabilità del funzionamento in caso di emergenza antincendio.

Industria metallurgica

Ampiamente utilizzato nei sistemi di circolazione dell'acqua e nelle condotte dei fluidi di processo delle linee di produzione metallurgica. Resiste all'impatto del fluido inverso e protegge pompe e valvole, adattandosi a condizioni di lavoro complesse con alte temperature e impurità.

Principio di funzionamento

Le valvole di ritegno a battente GB in acciaio inossidabile Bolaisi realizzano un'apertura e una chiusura completamente automatiche facendo affidamento sulla differenza di pressione media e sul peso proprio del disco, senza alimentazione esterna o intervento manuale, con risposta sensibile e protezione affidabile.

Apertura e conduzione in avanti

Quando la pressione in ingresso è superiore alla pressione in uscita, la spinta in avanti del fluido supera il peso proprio del disco e la differenza di pressione inversa per spingere il disco in apertura. Il disco ruota e si solleva attorno all'albero del perno interno fisso per sbloccare completamente la tubazione per un'erogazione stabile del fluido in avanti.

Chiusura inversa automatica (protezione antiriflusso)

Quando la pompa dell'acqua anteriore si ferma, il flusso del fluido si interrompe o la pressione di uscita supera la pressione di ingresso, la forza combinata della differenza di pressione inversa e del peso proprio del disco spinge il disco a ripristinarsi rapidamente e ad adattarsi saldamente alla sede della valvola per una chiusura completa. Blocca completamente il riflusso del fluido ed evita automaticamente danni alle apparecchiature, errori di processo e potenziali rischi per la sicurezza causati dal flusso inverso.

Domande frequenti

Q1: Cos'è una valvola di ritegno a battente standard GB? Qual è la sua funzione principale?

Una valvola di ritegno a battente standard GB è una valvola di ritegno automatica flangiata progettata e prodotta secondo gli standard GB cinesi. I modelli comuni includono le serie H44H, H44W, H44Y e H44X.

Utilizza una pressione di flusso media per aprire il disco e si chiude automaticamente quando il flusso si interrompe o si inverte, prevenendo il riflusso. È ampiamente utilizzato per proteggere pompe, compressori, caldaie e sistemi di tubazioni da flusso inverso, colpi d'ariete e perdite di pressione.

Q2: Quali sono i valori nominali di pressione PN GB più comuni?

I valori GB PN rappresentano la pressione nominale delle valvole. I livelli di pressione comuni a temperatura normale includono:

PN10:1,0 MPa, adatto per sistemi di approvvigionamento idrico, drenaggio e protezione antincendio.

PN16:1,6 MPa, il grado più comunemente utilizzato per l'acqua industriale e le condotte generali.

PN25:2,5 MPa, adatto per sistemi idrici e di processo ad alta pressione.

PN40:4,0 MPa, utilizzato per applicazioni chimiche, termiche, petrolifere e vapore.

PN64/PN100:6,4 MPa/10,0 MPa, utilizzato per sistemi industriali e centrali elettriche ad alta pressione.

Le applicazioni ad alta temperatura richiedono la verifica della pressione in base alla curva nominale pressione-temperatura.

Q3: Cosa significano H44H, H44W, H44Y e H44X?

H44H:Design a tenuta dura, adatto per vapore, olio ad alta temperatura e acqua ad alta pressione.

H44W:Struttura di tenuta in acciaio inossidabile, adatta per acqua pulita e mezzi corrosivi generali.

H44Y:Sigillatura dura in lega di stellite, che offre resistenza alle alte temperature e all'usura per le industrie energetiche e petrolchimiche.

H44X:Design con guarnizione morbida in gomma a perdita zero, adatto per sistemi di approvvigionamento idrico e antincendio.

Q4: Dove vengono comunemente utilizzate le valvole di ritegno a battente standard GB?

Sono ampiamente applicati in:

• Condotte di scarico delle pompe e stazioni di pompaggio
• Approvvigionamento idrico comunale e sistemi di acque reflue
• Oleodotti, oleodotti, termici e del vapore
• Condotte industriali con particelle o impurità
• Sistemi di processo a media e alta pressione

D5: È possibile combinare gli standard GB PN e classe ANSI?

No. Gli standard di classe GB PN e ANSI hanno dimensioni della flangia, schemi di bulloni, spessori e valori di pressione diversi. Mescolarli può causare problemi di installazione, guasti alla tenuta e rischi per la sicurezza.

I sistemi di tubazioni GB devono utilizzare valvole e componenti standard GB corrispondenti.
