Cosa rende le valvole a sfera la scelta preferita per i servizi ad alta pressione e alta temperatura?

Negli ambienti esigenti della raffinazione del petrolio, dei processi chimici e della produzione di energia, le valvole devono funzionare in modo affidabile in condizioni che degraderebbero rapidamente le apparecchiature convenzionali. Pressioni superiori a 100 bar e temperature superiori a 500°C sono all'ordine del giorno in questi settori. Tra le varie tipologie di valvole disponibili, laValvola a sferaè emersa come la soluzione preferita per molte di queste applicazioni ad alta pressione e alta temperatura. Il suo semplice funzionamento a un quarto di giro, la capacità di tenuta a tenuta di bolle e il design compatto offrono vantaggi distinti rispetto alle tradizionali valvole a saracinesca, a globo e a maschio in condizioni di servizio gravose.

Questo articolo fornisce un'analisi tecnica sistematica della valvola a sfera, esaminando le caratteristiche di progettazione, la scelta dei materiali e i principi ingegneristici che la rendono adatta per servizi ad alta pressione e alta temperatura. L'analisi riguarda i materiali dei sedili e i meccanismi di tenuta, la costruzione della carrozzeria e il contenimento della pressione, le strategie di gestione termica e gli standard di prova che convalidano le prestazioni. La discussione si basa su considerazioni ingegneristiche pratiche e comprende specifiche dettagliate, tabelle comparative e criteri di selezione per assistere ingegneri e professionisti degli appalti nel prendere decisioni informate.

Sommario

• 1. Principi di progettazione e caratteristiche operative delle valvole a sfera
• 2. Materiali della sede e meccanismi di tenuta per servizio ad alta temperatura
• 3. Contenimento della pressione e costruzione del corpo
• 4. Gestione termica e compensazione dell'espansione
• 5. Standard di prova e requisiti di qualificazione
• 6. Criteri di selezione e considerazioni specifiche sull'applicazione
• 7. Domande frequenti (FAQ)
• 8. Conclusione

1. Principi di progettazione e caratteristiche operative delle valvole a sfera

La valvola a sfera è una valvola a quarto di giro che utilizza una sfera sferica con un foro cilindrico per controllare il flusso del fluido. Il principio di funzionamento è semplice e robusto: la rotazione della sfera di 90 gradi allinea il foro con il percorso del flusso, consentendo il flusso (posizione aperta), oppure posiziona il foro perpendicolare al percorso del flusso, bloccando il flusso (posizione chiusa). La tenuta si ottiene premendo la sfera contro due sedi anulari, poste sui lati a monte e a valle della valvola. La forza di tenuta è fornita dalla pressione del fluido stesso (pressione a monte che preme la sfera contro la sede a valle) e, in molti modelli, da sedi caricate a molla che forniscono il precarico.

La valvola a sfera offre numerosi vantaggi intrinseci per i servizi ad alta pressione e alta temperatura:

• Sigillatura a prova di bolle:La geometria sferica della sfera fornisce una superficie di tenuta su tutta la circonferenza che garantisce una chiusura a tenuta di bolle, anche a pressioni elevate.
• Funzionamento a un quarto di giro:La rotazione di 90 gradi garantisce un funzionamento rapido, essenziale per l'arresto di emergenza o l'isolamento rapido.
• Coppia bassa:Quando la valvola è in posizione completamente aperta o completamente chiusa, la forza di tenuta è fornita principalmente dal differenziale di pressione.
• Design compatto:La valvola a sfera richiede molto meno spazio rispetto ad altri tipi di valvole, riducendo l'ingombro dell'installazione.

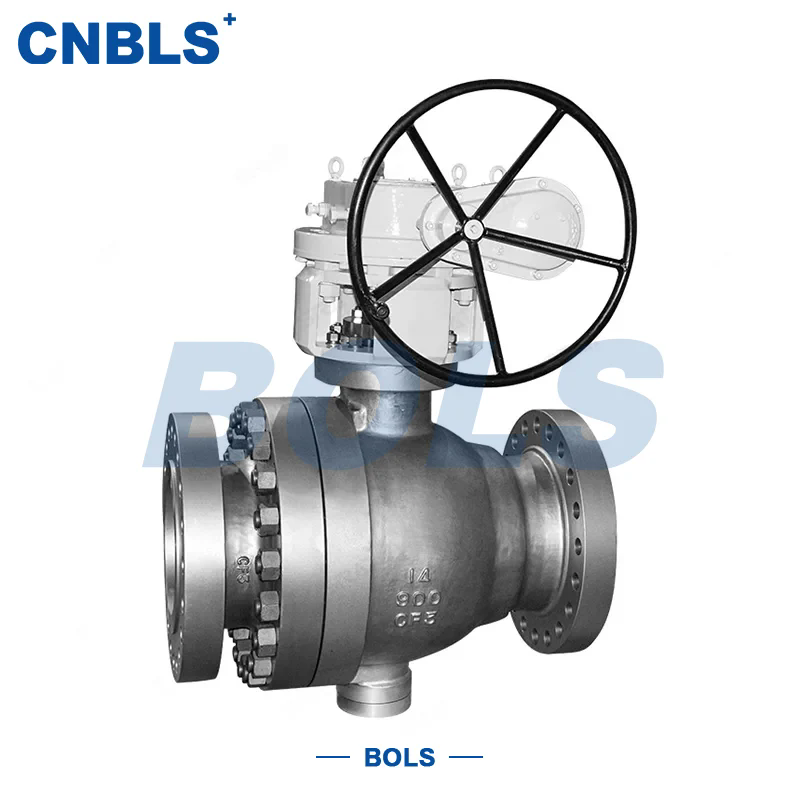

Il design caratteristico di una valvola a sfera comprende la sfera, le sedi, lo stelo e il corpo. La sfera è generalmente realizzata in acciaio inossidabile ed è lucida o con superficie dura. Le sedi possono essere realizzate con una vasta gamma di materiali, inclusi polimeri (PTFE, PEEK) per temperature più basse e leghe metalliche (Stellite, Inconel) per applicazioni ad alta temperatura. Lo stelo è la connessione tra l'attuatore e la sfera e deve essere progettato per fornire una tenuta contro il fluido di processo consentendo al tempo stesso alla sfera di ruotare senza intoppi.

AValvola Co., Ltd. di Zhejiang Bolaisi, i nostri prodotti con valvole a sfera sono progettati per soddisfare i severi requisiti dei servizi ad alta pressione e alta temperatura. La nostra metodologia di progettazione incorpora una combinazione di componenti standardizzati, lavorazioni meccaniche di precisione e procedure di ispezione rigorose per garantire qualità e prestazioni costanti. I design delle valvole a sfera che offriamo includono sia configurazioni a sfera flottante che montate su perno, ciascuna selezionata in base ai requisiti applicativi specifici. Le sezioni seguenti forniscono un'analisi tecnica dettagliata degli aspetti chiave della progettazione di valvole a sfera per servizi ad alta pressione e alta temperatura.

2. Materiali della sede e meccanismi di tenuta per servizio ad alta temperatura

La selezione dei materiali della sede è la decisione più critica nella progettazione di una valvola a sfera per servizio ad alta temperatura. La sede è l'elemento di tenuta primario e deve mantenere la sua integrità e fornire una tenuta affidabile alla temperatura operativa. A temperature superiori a 200°C, la maggior parte dei materiali polimerici diventa inadatta, rendendo necessario l'uso di valvole a sfera con sedi metalliche o sedi composite polimero-metallo. Le valvole a sfera con sede metallica utilizzano una tenuta metallo-metallo, in genere con un rivestimento duro sulle superfici della sfera e della sede. I materiali con rivestimento duro sono selezionati per la loro resistenza all'usura e alla corrosione, nonché per la loro capacità di formare una tenuta ermetica.

I principali materiali utilizzati per le sedi delle valvole a sfera nei servizi ad alta temperatura sono mostrati nella tabella seguente.

Il meccanismo di tenuta di una valvola a sfera con sede metallica è diverso da quello di una valvola con sede morbida. La tenuta si basa sulla deformazione delle superfici metalliche sotto pressione, con la sfera e la sede lappate fino ad ottenere una finitura molto liscia. La forza di tenuta è generalmente maggiore in una valvola con sede metallica, richiedendo un attuatore più robusto. Il tasso di perdita può anche essere superiore a quello di una valvola a sede morbida, ma una valvola con sede metallica può fornire una tenuta che soddisfa i requisiti della maggior parte delle applicazioni industriali, compresi i requisiti di tenuta stagna della Classe VI (a tenuta di bolle) per le valvole a sede morbida e i requisiti molto più rigorosi della Classe V per le valvole a sede metallica.

In alcune applicazioni ad alta temperatura, viene utilizzato un design della sede che utilizza una combinazione di un anello di sede in metallo e una tenuta polimerica o in grafite. Questo design è noto come sedile "ignifugo" o "morbido/metallico". L'anello metallico fornisce la tenuta primaria, mentre la tenuta morbida garantisce la tenuta a tenuta di bolle a temperature più basse. A temperature più elevate, la tenuta morbida potrebbe deteriorarsi, ma l'anello metallico continuerà a fornire una tenuta, prevenendo perdite. Presso Zhejiang Bolaisi Valve Co., Ltd., i nostri prodotti con valvole a sfera sono disponibili con una gamma di materiali e design delle sedi, consentendo ai clienti di selezionare la configurazione ottimale per i loro specifici requisiti di temperatura e pressione.

3. Contenimento della pressione e costruzione del corpo

Il corpo di una valvola a sfera deve essere progettato per contenere il fluido di processo alla pressione e temperatura richieste. Per le applicazioni ad alta pressione, il corpo deve essere sufficientemente robusto da resistere alla pressione interna senza deformazioni o perdite permanenti. La progettazione del corpo deve considerare anche le forze generate dalla pressione, come l'espansione della sfera e delle sedi, e le forze agenti sullo stelo. Il corpo è generalmente costruito in acciaio fuso o forgiato, con il materiale specifico scelto in base alla temperatura, pressione e corrosività del fluido di processo. La progettazione della carrozzeria deve inoltre garantire l'accesso per il montaggio, la manutenzione e l'ispezione.

Le due configurazioni del corpo più comuni per le valvole a sfera sono il corpo diviso e il corpo monopezzo (monoblocco). Il corpo diviso, come suggerisce il nome, è diviso in due o più parti imbullonate insieme. Questo design consente un facile accesso ai componenti interni per la manutenzione e la riparazione. Il corpo diviso è anche più flessibile in termini di selezione dei materiali e produzione. Il corpo monopezzo è un pezzo fuso o forgiato unico e integrale. Fornisce un involucro di contenimento della pressione più robusto ed elimina i giunti bullonati che rappresentano potenziali percorsi di perdita. Tuttavia, il corpo monopezzo è più complesso da produrre ed è generalmente più costoso.

Per le applicazioni ad alta pressione e alta temperatura, il design del corpo deve essere attentamente progettato per gestire le sollecitazioni termiche derivanti dalla differenza di temperatura tra il fluido di processo e l'ambiente ambiente. La carrozzeria deve essere progettata per consentire dilatazioni termiche senza provocare distorsioni dei componenti interni o creare eccessive sollecitazioni sulle giunzioni bullonate. Il design deve inoltre fornire un supporto adeguato alla sfera e alle sedi.

La tabella seguente mette a confronto i due design comuni del corpo per la valvola a sfera nei servizi ad alta pressione e alta temperatura.

Alla Zhejiang Bolaisi Valve Co., Ltd., produciamo valvole a sfera sia con corpo diviso che con corpo monopezzo, a seconda dei requisiti dell'applicazione. Per i servizi ad alta pressione e alta temperatura, il nostro design standard utilizza un corpo forgiato in un unico pezzo, che fornisce il massimo livello di integrità alla pressione e stabilità termica. Il corpo è progettato con pareti di ampio spessore, flange rinforzate e porte di drenaggio opzionali per manutenzione e test. La geometria del corpo è ottimizzata per il funzionamento ad alta temperatura, con raggi generosi e transizioni morbide per ridurre al minimo le concentrazioni di stress.

4. Gestione termica e compensazione dell'espansione

Nel servizio ad alta temperatura, la valvola a sfera è soggetta a una significativa dilatazione termica. La sfera, le sedi e il corpo si espandono a velocità diverse, causando potenzialmente distorsioni, inceppamenti o perdite. Il design della valvola a sfera deve incorporare caratteristiche che compensino questa espansione differenziale. I metodi più comuni di compensazione termica sono l'uso di sedi caricate a molla, la selezione di materiali con coefficienti di dilatazione termica compatibili e la progettazione della geometria della sfera e della sede per consentire il movimento relativo.

I sedili a molla sono uno dei metodi più efficaci di compensazione termica. Una serie di molle, solitamente posizionate dietro il sedile, fornisce un precarico che mantiene la forza di tenuta anche quando i componenti si espandono o si contraggono. Le molle sono progettate per funzionare nell'intero intervallo di temperature della valvola, mantenendo una forza di tenuta costante. La forza della molla deve essere sufficiente a fornire una tenuta alla pressione e alla temperatura di esercizio, ma non così elevata da provocare attrito o usura eccessivi. Anche il materiale della molla è fondamentale; deve essere resistente al rilassamento e alla corrosione ad alta temperatura.

Un altro approccio consiste nell'utilizzare un design del sedile che incorpori un elemento flessibile, come un soffietto metallico o un diaframma ondulato. Questo elemento flessibile fornisce una tenuta consentendo al tempo stesso alla sede di muoversi assialmente con la sfera. L'elemento flessibile è generalmente realizzato in una lega ad alta temperatura, come Inconel o Hastelloy, ed è progettato per resistere ai cicli termici e di pressione della valvola. Il design della sede flessibile è più complesso e costoso di una sede caricata a molla, ma offre prestazioni di tenuta superiori in applicazioni impegnative.

Bisogna considerare anche la dilatazione termica della sfera stessa. La palla è generalmente costruita con lo stesso materiale del corpo, quindi la sua espansione termica corrisponderà a quella del corpo. Tuttavia, la geometria della sfera può influenzare l'adattamento dei sedili. Una sfera troppo stretta nel foro può causare inceppamenti, mentre una sfera troppo allentata può causare perdite. Il diametro della sfera e il diametro del foro della sede sono accuratamente abbinati per fornire il gioco corretto alla temperatura di esercizio.

Presso Zhejiang Bolaisi Valve Co., Ltd., utilizziamo una combinazione di sedi caricate a molla e selezione di materiali per gestire l'espansione termica nei nostri prodotti con valvole a sfera. Il materiale della molla è selezionato per prestazioni ad alta temperatura e il precarico della molla è calcolato per mantenere la forza di tenuta nell'intero intervallo di temperature. La geometria della sfera e della sede è progettata per consentire il movimento relativo senza creare concentrazioni di stress.

5. Standard di prova e requisiti di qualificazione

Le valvole a sfera destinate ai servizi ad alta pressione e alta temperatura devono essere sottoposte a test rigorosi per verificarne le prestazioni e garantire che soddisfino i requisiti specificati. I test sono condotti in conformità con gli standard internazionali, tra cui API 6D (Specifiche per valvole per tubazioni), API 607 ​​(Test antincendio per valvole a quarto di giro con sede morbida) e ISO 10497 (Requisiti di prova del tipo di incendio). I test sono progettati per verificare la capacità di mantenimento della pressione della valvola, il tasso di perdita e le prestazioni operative in condizioni di servizio simulate.

La tabella seguente fornisce un riepilogo dei test chiave eseguiti sulla valvola a sfera per servizio ad alta pressione e alta temperatura.

Il test antincendio è un test particolarmente importante per le valvole a sfera nei servizi ad alta temperatura, poiché simula il comportamento della valvola durante un evento di incendio. La valvola viene sottoposta a un incendio di durata e temperatura specificate e viene misurata la perdita. Il test garantisce che la valvola garantisca la tenuta anche dopo che le sedi morbide sono state danneggiate dall'incendio, un requisito noto come progettazione "fire-safe".

Presso Zhejiang Bolaisi Valve Co., Ltd., i nostri prodotti con valvole a sfera sono progettati per soddisfare i requisiti API 6D, API 607 ​​e ISO 10497. Eseguiamo i test richiesti su ciascun tipo di valvola e manteniamo un archivio completo di rapporti di test per i nostri clienti. I nostri prodotti con valvole a sfera sono disponibili anche con una gamma completa di test di verifica delle prestazioni, inclusi test di tipo e test sui prototipi, per verificare che soddisfino i requisiti specifici del cliente.

6. Criteri di selezione e considerazioni specifiche sull'applicazione

La scelta della valvola a sfera corretta per un'applicazione ad alta pressione e alta temperatura richiede una valutazione sistematica delle condizioni operative, delle caratteristiche del fluido e dei requisiti prestazionali. Il processo di selezione dovrebbe considerare i seguenti fattori:

• Temperatura del fluido:La temperatura operativa determina il materiale appropriato del sedile e del corpo. A temperature inferiori a 200°C è possibile utilizzare una valvola a sede morbida. Al di sopra dei 200°C è necessaria una valvola con sede metallica. È necessario considerare la temperatura massima, nonché l'intervallo e la frequenza dei cicli di temperatura.
• Pressione del fluido:La pressione di esercizio determina la classe di pressione richiesta e lo spessore del corpo. La pressione nominale della valvola a sfera deve essere uguale o superiore alla pressione operativa massima. La pressione deve essere considerata insieme alla temperatura, poiché la pressione nominale della valvola generalmente diminuisce a temperature più elevate.
• Compatibilità chimica dei fluidi:Il fluido deve essere compatibile con i materiali a contatto con il fluido della valvola, compresi sfera, sedi e corpo. I dati sulla compatibilità chimica devono essere esaminati per garantire che i materiali non si corrodano, si degradino o reagiscano con il fluido di processo.
• Requisiti relativi al tasso di perdita:Il tasso di perdita consentito della valvola è determinato dall'applicazione. Per una chiusura a tenuta di bolle, è necessaria una valvola con sede morbida con sede in PTFE o PEEK. Per le applicazioni in cui alcune perdite sono accettabili, è possibile utilizzare una valvola con sede metallica.
• Requisiti dell'attuatore:La coppia richiesta per azionare la valvola a sfera dipende dalle dimensioni, dal materiale della sede e dalla pressione. L'attuatore deve essere selezionato per fornire la coppia richiesta e la coppia deve essere calcolata alla temperatura e alla pressione di esercizio.

La tabella seguente fornisce una matrice decisionale per la selezione del tipo di valvola a sfera appropriato in base alle condizioni di temperatura e pressione.

Presso Zhejiang Bolaisi Valve Co., Ltd., il nostro team di ingegneri è disponibile per assistere nella selezione della valvola a sfera appropriata per la vostra applicazione specifica. Forniamo dati tecnici dettagliati, grafici di compatibilità dei materiali e test di verifica delle prestazioni per garantire che la valvola a sfera selezionata soddisfi tutti i requisiti. I nostri prodotti con valvole a sfera sono progettati e realizzati secondo gli standard più elevati, garantendo prestazioni affidabili nelle applicazioni ad alta pressione e alta temperatura più impegnative.

7. Domande frequenti (FAQ)

Domanda 1: Qual è la temperatura massima per una valvola a sfera con sede morbida?

Risposta: La temperatura massima di funzionamento continuo per una valvola a sfera con sede morbida dipende dal materiale della sede. Le sedi in PTFE sono generalmente classificate per temperature fino a 200°C (392°F), mentre le sedi rinforzate in PTFE e PEEK possono funzionare fino a 260°C (500°F). Al di sopra dei 260°C è necessaria una valvola a sfera con sede metallica. Il limite di temperatura specifico deve essere verificato con il produttore, poiché può variare a seconda della pressione e del design specifico della sede.

Domanda 2: Qual è la differenza tra una valvola a sfera flottante e una valvola a sfera montata su perno?

Risposta: Nel modello a sfera flottante, la sfera non è fissata al corpo della valvola; sta "fluttuando" tra i sedili. La pressione a monte preme la sfera contro la sede a valle, creando la tenuta. Questo design è adatto per valvole più piccole e pressioni inferiori. In un modello montato su perno, la sfera è fissata a un albero (il perno) che supporta la sfera e ne impedisce lo spostamento a valle. Questo design riduce la coppia operativa ed è adatto per valvole più grandi e pressioni più elevate. La scelta dipende dalle dimensioni, dalla pressione e dai requisiti di temperatura.

Domanda 3: È possibile utilizzare una valvola a sfera per il controllo del flusso o è esclusivamente per il servizio on/off?

Risposta: Le valvole a sfera sono progettate principalmente per il servizio on/off (isolamento). Tuttavia, alcuni modelli di valvole a sfera, come la valvola a sfera con intaglio a V, sono progettati specificamente per applicazioni di controllo del flusso. Queste valvole sono dotate di una sfera con una tacca a V che fornisce una caratteristica di flusso più lineare. Per le applicazioni di strozzamento, una valvola a sfera con intaglio a V è una scelta comune.

Domanda 4: Qual è la coppia necessaria per azionare una valvola a sfera ad alta pressione?

Risposta: La coppia richiesta per azionare una valvola a sfera dipende dalle dimensioni, dal materiale della sede, dalla pressione e dalla temperatura. Il requisito di coppia viene generalmente calcolato dal produttore della valvola ed è fornito nella scheda tecnica della valvola. La coppia generalmente aumenta con la pressione e la dimensione della valvola. Per le applicazioni ad alta pressione è spesso necessario un attuatore pneumatico o elettrico.

Domanda 5: Qual è la differenza tra una valvola a sfera ignifuga e una non ignifuga?

Risposta: Una valvola a sfera ignifuga è progettata per mantenere la tenuta anche quando le sedi morbide vengono danneggiate da un incendio. Il design ignifugo include in genere una sede metallo su metallo che fornisce una tenuta di riserva in caso di incendio. La valvola antincendio è testata secondo API 607 ​​o ISO 10497 per verificarne le prestazioni. Una valvola a sfera non ignifuga non dispone di questo sigillo di riserva e potrebbe presentare perdite in caso di incendio. Le valvole a sfera ignifughe sono necessarie in molte applicazioni, comprese quelle nelle raffinerie e negli impianti chimici.

8. Conclusionee

Le valvole a sfera sono emerse come la scelta preferita per i servizi ad alta pressione e alta temperatura grazie al loro design robusto, prestazioni di tenuta affidabili e versatilità. La scelta della valvola a sfera appropriata per una determinata applicazione richiede un'attenta valutazione delle condizioni operative, delle caratteristiche del fluido e dei requisiti prestazionali. Gli elementi chiave del progetto, ovvero il materiale della sede, la costruzione del corpo, le caratteristiche di compensazione termica e il design ignifugo, contribuiscono tutti all'idoneità della valvola per il servizio ad alta pressione e alta temperatura. Comprendendo questi elementi di progettazione e le considerazioni tecniche associate, ingegneri e professionisti degli approvvigionamenti possono selezionare valvole a sfera che garantiscono un funzionamento affidabile e sicuro per tutta la vita dell'apparecchiatura.

Noi di Zhejiang Bolaisi Valve Co., Ltd. ci impegniamo a fornire prodotti con valvole a sfera di alta qualità che soddisfino i severi requisiti delle applicazioni ad alta pressione e alta temperatura. Le nostre valvole a sfera sono progettate con materiali avanzati, lavorazioni meccaniche di precisione e test rigorosi per garantire prestazioni ottimali e una lunga durata. Offriamo una gamma completa di configurazioni di valvole a sfera, compresi design con sede morbida e con sede metallica, opzioni ignifughe e non ignifughe e design flottanti e montati su perno.

Contattare Valvola Co., Ltd. di Zhejiang Bolaisiper assistenza tecnica nella scelta della valvola a sfera appropriata per la vostra applicazione ad alta pressione e alta temperatura.
