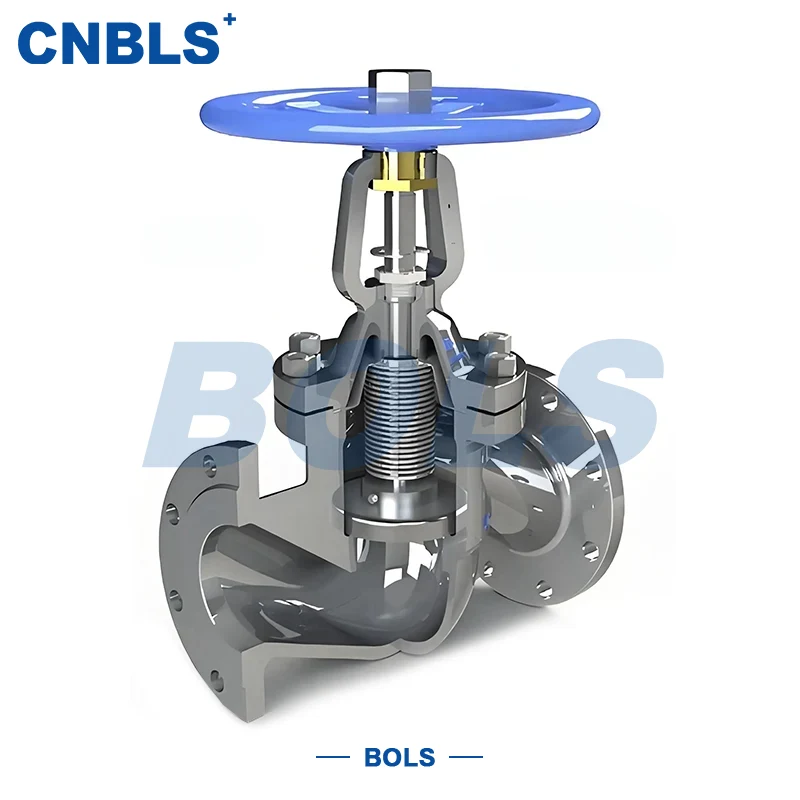

Valvole a globo per saldatura con presa a filettatura interna in acciaio forgiato in acciaio inossidabile

Le valvole a globo con saldatura a tasca con filettatura interna in acciaio forgiato in acciaio inossidabile sono valvole di intercettazione e regolazione ad alta precisione progettate specificamente per sistemi di tubazioni di piccolo e medio diametro, media e alta pressione. Costruite in acciaio completamente forgiato e materiali in acciaio inossidabile, supportano due tipi di connessione: filettatura interna (NPT/BSPT) e presa a saldare (SW), che può essere commutata in modo flessibile in base agli scenari di installazione, bilanciando facilità di installazione e resistenza della connessione. La valvola controlla il flusso medio e ottiene una regolazione precisa del flusso guidando assialmente il disco tramite lo stelo della valvola. Grazie alla struttura densa dell'acciaio forgiato e alla resistenza alla corrosione dell'acciaio inossidabile, può funzionare stabilmente in condizioni difficili per lungo tempo con una tenuta affidabile e una forte resistenza agli urti. È ampiamente utilizzata in molti campi industriali con elevati requisiti di qualità delle valvole ed è un componente di controllo indispensabile nei sistemi di tubazioni ad alta pressione di piccolo diametro.

Punti salienti delle prestazioni principali

Struttura integrale in acciaio forgiato

Il corpo della valvola è forgiato integralmente, privo di soffiature e porosità, con materiale uniforme e denso ed eccellente resistenza meccanica. Può resistere a pressioni medie e alte a lungo termine fino a PN16~PN100 (Classe 150~600), evitando efficacemente rischi quali danni al corpo e perdite del fluido.

Doppia flessibilità di connessione

Supporta connessioni sia con filettatura interna che con presa a saldare senza acquistare valvole separate. La filettatura interna è ideale per spazi ristretti e frequenti smontaggi; La saldatura a bicchiere è preferita per applicazioni ad alte vibrazioni e ad alta resistenza, riducendo i costi di approvvigionamento e installazione.

Elevata resistenza alla corrosione e sigillatura

Corpo principale disponibile in acciaio inossidabile forgiato 304, 316, 316L. Dotato di guarnizione dura in metallo (rivestimento duro in stellite) o guarnizione morbida in PTFE, adatta per fluidi corrosivi e puliti. La classe di tenuta è conforme a GB/T 13927 e API 598, garantendo zero perdite visibili.

Molteplici opzioni di attuazione

Manuale (volantino per risparmiare manodopera), elettrico miniaturizzato (disponibile multigiro, antideflagrante), pneumatico miniaturizzato (semplice/doppio effetto). Adatto sia per il funzionamento manuale che per il controllo remoto di tubazioni di piccolo diametro, con funzionamento facile e prestazioni stabili.

Applicazioni

Le valvole a globo per saldatura a presa con filettatura interna in acciaio forgiato in acciaio inossidabile sono progettate per servizi di piccolo e medio diametro (DN10 ~ DN50), media e alta pressione, in particolare per spazi ristretti con elevati requisiti di tenuta e resistenza. Industrie tipiche:

● Industria petrolchimica (reagenti chimici, trasporto di petrolio)

● Sistemi di trasporto del gas naturale

● Condotte ausiliarie della centrale elettrica

● Tubazioni per strumenti di precisione

● Attrezzature marine e navali

● Condotte di vapore

● Tubazioni GPL

Possono essere utilizzate come valvole di intercettazione o valvole di regolazione per garantire un funzionamento sicuro e stabile.

Parametri tecnici

Configurazione del materiale

Standard di progettazione e produzione

● Design della valvola: GB/T 12235, API 602

● Faccia a faccia: GB/T 12221, ANSI B16.10

● Discussione: GB/T 7306, ANSI B1.20.1

● Saldatura della presa: GB/T 12224, ANSI B16.11

● Pressione-Temp: GB/T 12224, ANSI B16.34

● Test: GB/T 13927, API 598, UT/MT/PT

● Materiale: GB/T 1220, ASTM A182, GB/T 13401

Guida alla selezione

Connessione

Spazio ristretto/smontaggio frequente → Filettatura Vibrazioni elevate/elevata resistenza → Saldatura a bussola

Materiale del corpo

Media pressione generale → 304/316Alta pressione/forte corrosione → 316L

Tipo di sigillo

Particelle/usura elevata → Guarnizione dura in metallo (Stellite) Pulita/nessuna perdita → Guarnizione morbida in PTFE Servizio generale → Guarnizione del corpo (economica)

Attuazione

Funzionamento locale → Manuale Remoto/automatico → Elettrico/Pneumatico Area pericolosa → Tipo antideflagrante

Corrispondenza dei tubi

Confermare il tipo di filettatura (NPT/BSPT) o il diametro esterno del tubo e lo spessore della parete.

Installazione e manutenzione

Prima dell'installazione

Controllare modello, pressione, materiale, connessione e dimensioni. Ispezionare la superficie di forgiatura e le connessioni per eventuali danni.

Installazione

Filettatura: utilizzare nastro o sigillante in PTFE e serrare in modo uniforme. Saldatura della presa: pulire lo smusso, saldare secondo lo standard, rimuovere le scorie.

Direzione del flusso

Installare secondo la freccia: ingresso basso, uscita alta.

Operazione

Operare lentamente e senza intoppi. Mettere in funzione le valvole elettriche/pneumatiche passo dopo passo.

Manutenzione

Controllare regolarmente le connessioni e l'imballaggio. Stringere nuovamente la filettatura o riparare la saldatura se si verificano perdite.

Ricomincia

Verificare il corretto funzionamento. Se necessario, eseguire un test di pressione prima dell'avvio.
