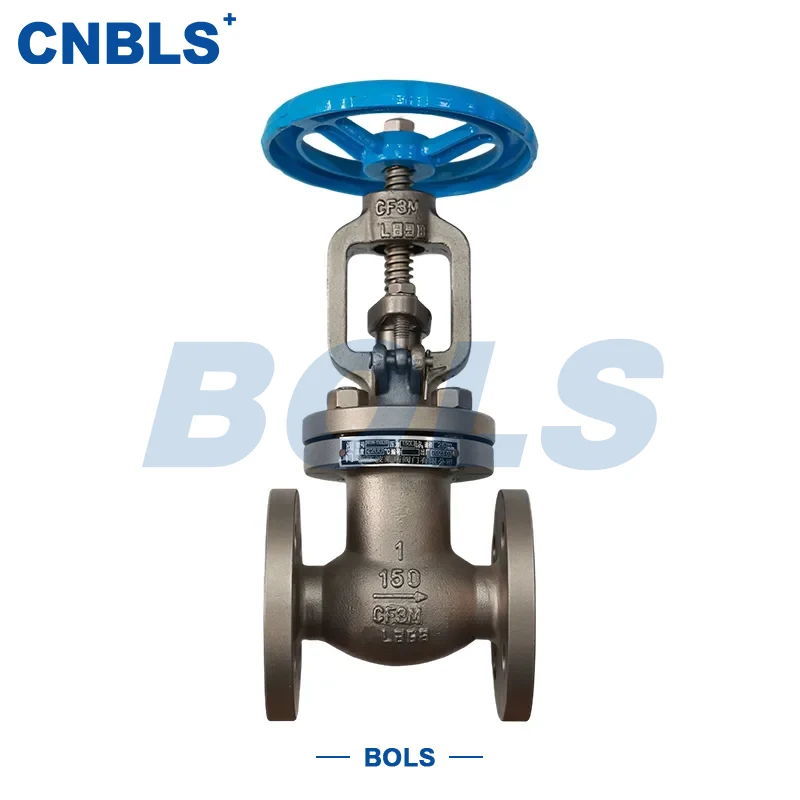

Valvole a globo standard americano in acciaio inossidabile

Le valvole a globo standard americane in acciaio inossidabile sono dispositivi critici di intercettazione e regolazione nei sistemi di tubazioni automatizzate industriali. Controllano il flusso e forniscono una strozzatura precisa spostando il disco attraverso lo stelo della valvola (manuale o elettrico), garantendo un funzionamento stabile della tubazione.

Progettate e realizzate secondo rigorosi standard statunitensi, tra cui API e ASME, le valvole sono realizzate in acciaio inossidabile austenitico ad alta resistenza alla corrosione e connessioni flangiate o filettate ANSI. Offrono un'eccellente tenuta, una regolazione stabile e un'elevata resistenza alla corrosione per ambienti ad alta temperatura, alta pressione e corrosivi.

Ampiamente utilizzate nei settori petrolifero, chimico, GNL, energetico, farmaceutico e in altri settori di fascia alta, queste valvole possono essere personalizzate nella struttura, nel materiale e nell'attuazione per soddisfare le diverse esigenze applicative, fornendo una protezione affidabile per una produzione industriale sicura ed efficiente.

Punti di selezione

La scelta corretta determina direttamente la compatibilità e la durata della valvola. La selezione deve basarsi sulle condizioni operative, sulle caratteristiche del mezzo e sugli standard americani per garantire prestazioni ideali.

Corrispondenza di pressione e temperatura

Verificare la pressione di esercizio e la temperatura del fluido in stretta conformità con ANSI/ASME B16.34. Non utilizzare la valvola oltre le condizioni nominali per evitare danni, perdite o rischi per la sicurezza.

Selezione dei materiali

Corrosione leggera: acciaio inossidabile 304

Forte corrosione (cloro, acido, ecc.): acciaio inossidabile 316L per una migliore resistenza alla corrosione e una maggiore durata.

Selezione di guarnizioni e flange

Servizio ad alta pressione, alta temperatura o carico di particelle: guarnizione rigida in metallo + flangia RJ (Ring Joint) per la massima affidabilità di tenuta.

Servizio generale: flangia RF (Raised Face) per praticità ed economia.

Selezione dell'attuazione

Controllo remoto o funzionamento ad alta frequenza: attuatore elettrico o pneumatico con grado di protezione e antideflagrante NEMA.

Foro medio-piccolo, funzionamento a bassa frequenza: volantino manuale per ridurre i costi.

Corrispondenza delle classi di tenuta

Sostanze tossiche, infiammabili o esplosive: tenuta morbida (API 598 Classe VI) per zero perdite.

Servizio generale: tenuta metallica (API 598 Classe IV) per tenuta equilibrata e durata.

Note sul funzionamento e sulla manutenzione

Il corretto funzionamento e la manutenzione regolare prolungano la durata utile e riducono i costi operativi.

Ispezione pre-installazione

Verificare che il modello della valvola, la classe di pressione e il materiale corrispondano alle effettive condizioni di servizio. Pulire tutto lo sporco, l'olio e le impurità dalle superfici di tenuta della flangia.

Installazione standard

Installare secondo la direzione del flusso contrassegnata sul corpo della valvola: ingresso basso, uscita alta. L'installazione inversa aumenterà la coppia operativa, causerà guasti alla tenuta o danneggerà i componenti.

Messa in servizio dell'elettrovalvola

Controllare il cablaggio prima del test. Eseguire prove a vuoto per confermare la corretta direzione di rotazione e limitare le impostazioni prima della messa in servizio.

Manutenzione regolare

Ispezionare periodicamente la tenuta del premistoppa. Piccole perdite possono essere corrette serrando uniformemente il premistoppa. Sostituire tempestivamente la baderna se la perdita è grave.

Riavvio dopo un periodo di conservazione a lungo termine

Prima dell'avvio, ruotare manualmente lo stelo (passare le valvole elettriche alla modalità manuale). Assicurarsi che non vi siano grippaggi o rumori anomali prima di riprendere il normale funzionamento.

Parametri tecnici

Attributi fondamentali

Materiali dei componenti

I componenti sono conformi agli standard statunitensi in materia di resistenza alla corrosione, resistenza all'usura e tenuta.

Standard di progettazione e produzione

Le valvole a globo standard americane in acciaio inossidabile sono progettate, prodotte e testate in conformità con i rigorosi standard americani come API e ASME. Ogni processo soddisfa le specifiche, garantendo qualità del prodotto, prestazioni stabili e compatibilità con i sistemi di tubazioni standard americani globali. Gli standard specifici sono i seguenti:

● Design del corpo valvola: API 602, ANSI/ASME B16.34

● Dimensioni faccia a faccia: ANSI/ASME B16.10

● Dimensioni della flangia: ANSI/ASME B16.5, ANSI/ASME B16.47

● Valori nominali pressione-temperatura: ANSI/ASME B16.34

● Test e ispezione: API 598, ANSI/ASME B16.104

● Standard sui materiali: ASTM A182, ASTM A351
