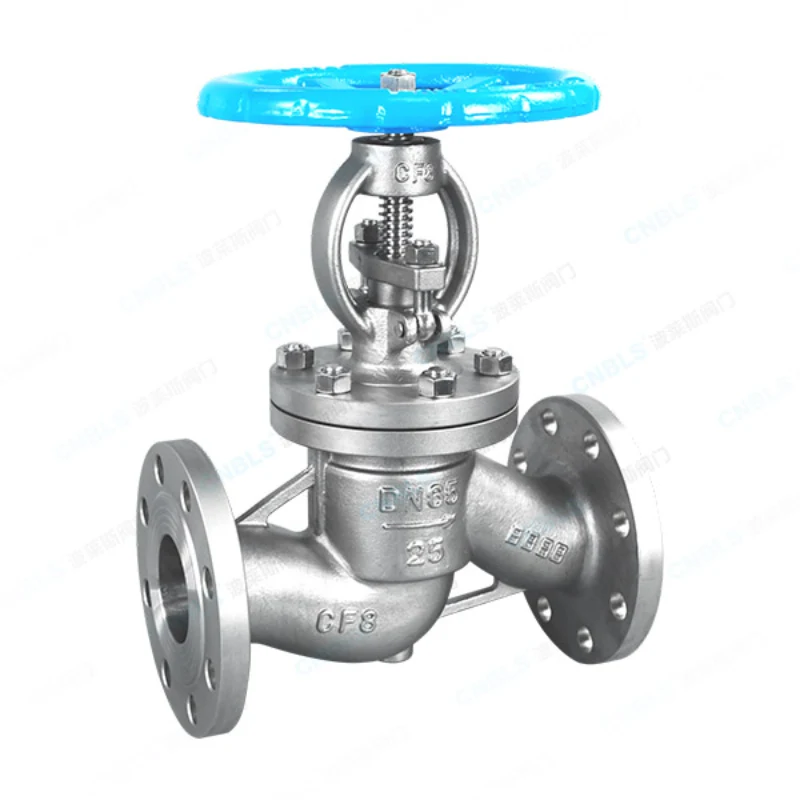

Valvola a globo flangiata

Prodotte nel rigoroso rispetto degli standard di settore, le valvole Bolaisi sono disponibili in una gamma completa di materiali, tra cui acciaio al carbonio e acciaio inossidabile, e sono adatte per condizioni operative complesse che coinvolgono temperature ambiente o elevate, alte pressioni, mezzi corrosivi, vapore e prodotti petroliferi. Ogni unità viene sottoposta a rigorosi test di pressione prima di lasciare la fabbrica, garantendo una tenuta stabile, una bassa resistenza al flusso e una lunga durata. Queste valvole sono ampiamente utilizzate in progetti globali nei settori chimico, produzione di energia, teleriscaldamento, infrastrutture comunali ed energia.

Definizione del prodotto

La valvola a globo flangiata presenta un design con flangia in fusione integrale su entrambe le estremità del corpo valvola. Lo stelo della valvola aziona il disco con un movimento di sollevamento verticale, alterando l'area del flusso in corrispondenza della sede per ottenere tre funzioni principali: intercettazione del fluido, regolazione del flusso e strozzamento della pressione. La connessione flangiata garantisce un'installazione sicura e una tenuta robusta facilitando al contempo un comodo smontaggio e manutenzione. Di conseguenza, la valvola a globo flangiata è la scelta preferita per i sistemi di tubazioni che richiedono cicli frequenti e regolazione del flusso o della pressione, applicazioni in cui le valvole a saracinesca o le valvole a sfera non possono fungere da sostituti adeguati.

Parametri principali del prodotto

Specifiche Tecniche e Prestazioni Strutturali

1. Percorso del flusso e dinamica dei fluidi

Presenta un design ottimizzato e aerodinamico del percorso del flusso a "forma di S", che garantisce un flusso fluido del fluido, turbolenza minima e bassa perdita di pressione, riducendo così efficacemente il consumo di energia nel sistema di tubazioni. A differenza del percorso del flusso diretto delle valvole a saracinesca, l'esclusiva struttura curva della camera della valvola a globo consente la regolazione del flusso e una riduzione/stabilizzazione precisa della pressione, soddisfacendo i requisiti di regolazione fine nelle tubazioni di processo.

2. Prestazioni del sistema di tenuta

I modelli a tenuta dura utilizzano una struttura di tenuta conica montata con precisione con rivestimento in lega ad alta durezza sulle superfici di tenuta. Ciò fornisce resistenza all'erosione dei media ad alta velocità, alle alte temperature e all'usura, garantendo prestazioni di tenuta stabili a lungo termine in condizioni che coinvolgono vapore, tracce di particolato e alta pressione. La versione con tenuta morbida offre una tenuta ermetica, ottenendo zero perdite a basse pressioni; è adatto per applicazioni che coinvolgono acqua purificata, gas e fluidi puliti.

3. Apertura/Chiusura e prestazioni di trasmissione

Lo stelo della valvola è prodotto utilizzando un processo di laminazione di precisione integrale, che si traduce in una superficie liscia, resistente alla ruggine e alla corrosione che garantisce un sollevamento regolare e senza intoppi. Il dado dello stelo è realizzato in una lega di rame altamente resistente all'usura con un basso coefficiente di attrito e una lunga durata; supporta il funzionamento frequente e a cicli elevati senza scivolare o usurarsi, rendendolo ideale per applicazioni automatizzate ad alta frequenza.

4. Resistenza strutturale del corpo valvola

Il corpo della valvola è caratterizzato da una struttura fusa in un unico pezzo con spessore di parete uniforme e una microstruttura di fusione densa, che fornisce un'eccellente resistenza all'alta pressione, all'impatto e alla deformazione. La flangia e il corpo della valvola sono perfettamente integrati, offrendo un'elevata capacità di carico e una superficie di tenuta piatta che garantisce una perfetta aderenza durante l'installazione, riducendo così al minimo il rischio di perdite o deformazione della flangia durante il funzionamento a lungo termine.

5. Idoneità all'applicazione

Il prodotto supporta condizioni che comportano cicli termici (alte/basse temperature), picchi di alta pressione e funzionamento continuo. Il suo design strutturale evita i problemi comuni riscontrati nelle valvole standard, come erosione, perdite interne e inceppamenti. I materiali e le combinazioni di tenuta possono essere personalizzati in base alla corrosività, alla temperatura e alla pressione del mezzo, rendendo la valvola adatta alla stragrande maggioranza dei complessi sistemi di tubazioni industriali.

Processo di produzione

Boles Valve aderisce alla produzione di precisione durante l'intero processo; ogni valvola a globo flangiata è sottoposta ad una sequenza produttiva completa e standardizzata:

Analisi spettroscopica delle materie prime: ogni lotto di materie prime in acciaio al carbonio e acciaio inossidabile viene sottoposto ad analisi spettroscopiche per garantire la conformità del materiale e l'assenza di impurità o difetti.

Processo di fusione di precisione: la fusione di precisione del sol di silice viene utilizzata per garantire una struttura densa del corpo valvola priva di porosità e fori di sabbia, con conseguente resistenza alla pressione superiore.

Lavorazione ad alta precisione: le facce delle flange, le superfici di tenuta, le sedi delle valvole e i dischi delle valvole sono tutti lavorati con precisione utilizzando la tecnologia CNC per garantire una precisione di tenuta estremamente elevata.

Rivestimento duro della superficie di tenuta: i prodotti sigillati sono caratterizzati da un rivestimento duro con leghe Cr13 o stellite, che forniscono un'eccellente resistenza alle alte temperature, all'erosione e all'usura.

Assemblaggio standardizzato senza polvere: baderna, guarnizioni e dispositivi di fissaggio sono assemblati secondo standard rigorosi, con robusta tenuta e protezione dello stelo per eliminare completamente il rischio di perdite esterne. Test di pressione: ogni valvola deve superare sia un test idrostatico del guscio che un test di tenuta della sede; solo quelli che passano vengono approvati per l'immagazzinamento.

Rivestimento anticorrosione e imballaggio protettivo: i corpi in acciaio al carbonio sono dotati di finiture in smalto cotto resistente alla ruggine, mentre i corpi in acciaio inossidabile sono sottoposti a passivazione. Le flange sono dotate di cappucci protettivi e l'imballaggio per l'esportazione garantisce resistenza all'umidità e agli urti.

Aree di applicazione

Le valvole a globo flangiate sono valvole industriali fondamentali adatte per un'ampia gamma di progetti di ingegneria globale:

Impianti termici e di cogenerazione: condotte per vapore ad alta temperatura, sistemi di olio diatermico, tubazioni ausiliarie per caldaie e sistemi di circolazione dell'acqua ad alta pressione.

Industria petrolchimica: trasporto di petrolio, fluidi chimici, mezzi acidi/alcalini, tubazioni di processo e controllo dei fluidi per unità di reazione.

Protezione municipale idrica e antincendio: reti di condutture urbane, locali pompe antincendio, trattamento delle acque reflue e sistemi di regolazione/intercettazione del flusso per stazioni di pompaggio.

Protezione ambientale e nuova energia: apparecchiature per il trattamento dei gas di scarico e dei liquidi, tubazioni dei fluidi per nuovi sistemi energetici e sistemi di trasmissione del gas naturale.

Produzione industriale generale: acqua circolante in fabbrica, tubazioni per apparecchiature, fluidi di processo e sistemi di tubazioni automatizzate.

Perché scegliere le valvole a globo flangiate Bolaisi?

1. Standard completi per progetti globali

Soddisfa tutti i requisiti tecnici per gare d'appalto nazionali, esportazioni e progetti all'estero; la documentazione completa garantisce un'accettazione senza problemi.

2. Ampia gamma di materiali

Materiali e soluzioni di tenuta su misura per condizioni standard, corrosive, ad alta temperatura/alta pressione e abrasive/erosive, evitando sia specifiche inadeguate che specifiche eccessive non necessarie.

3. Qualità stabile con perdite zero

La fusione di precisione, le superfici di tenuta in lega indurita e il doppio test di pressione garantiscono un funzionamento affidabile a lungo termine senza perdite, inceppamenti o guasti, riducendo significativamente i costi post-vendita.

4. Produttore diretto con ampio stock

Le linee di produzione interne e gli ampi inventari pronti per la spedizione supportano ordini all'ingrosso, richieste urgenti e specifiche personalizzate; rapporto qualità-prezzo elevato senza intermediari.

5. Selezione professionale e supporto post-vendita completo

Una precisa selezione pre-vendita in base alle condizioni operative previene i rischi legati ad un'errata installazione o applicazione; Viene fornita una guida tecnica post-vendita per l'installazione, insieme a certificazione completa, rapporti di test di pressione e certificati dei materiali.

Domande frequenti

Q1: Qual è la differenza tra una valvola a globo e una valvola a saracinesca?

R: Le valvole a saracinesca sono adatte solo per il funzionamento completamente aperto o completamente chiuso e non possono regolare il flusso; le valvole a globo, tuttavia, possono sia arrestare il flusso che strozzare/regolare la pressione, rendendole ideali per applicazioni di tubazioni che richiedono un funzionamento frequente e una regolazione del flusso o della pressione. Le valvole a globo sono la scelta preferita per le condotte del vapore.

Q2: Le valvole a globo flangiate possono essere utilizzate per vapore ad alta temperatura?

R: Assolutamente. Le valvole a globo in acciaio al carbonio WCB o acciaio legato WC9 sono progettate specificatamente per applicazioni con vapore ad alta temperatura e olio diatermico; offrono resistenza alle alte temperature, resistenza all'erosione e tenuta affidabile, rendendole il tipo di valvola standard per i sistemi di tubazioni termiche.

Q3: Offrite personalizzazione, etichettatura privata (OEM) o prodotti non standard?

R: Sì, supportiamo dimensioni non standard, valori di pressione speciali, materiali speciali, marchio personalizzato e servizi di esportazione OEM.

Q4: qual è il tempo di consegna?

R: Le specifiche standard in stock vengono spedite entro 3–7 giorni; i tempi di consegna per ordini personalizzati di acciaio non standard, ad alta pressione o legato sono stimati in base a requisiti specifici.
