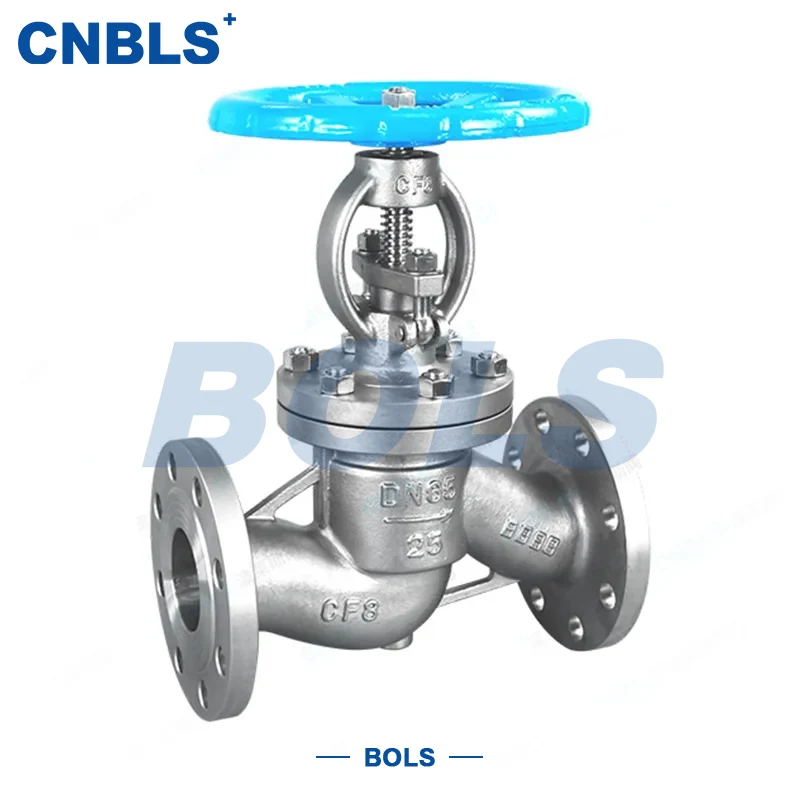

GB Valvole a globo flangiate in acciaio inossidabile

Le valvole a globo flangiate in acciaio inossidabile GB sono dispositivi di regolazione e intercettazione principali per sistemi di tubazioni industriali. Sono progettate e realizzate in stretta conformità con gli standard nazionali cinesi, soddisfacendo pienamente gli standard GB autorevoli tra cui GB/T 12235, bilanciando la precisione di regolazione e l'affidabilità di tenuta.

La valvola realizza un controllo on-off medio e una regolazione precisa del flusso guidando il disco su e giù tramite lo stelo della valvola. Adottando acciaio inossidabile altamente resistente alla corrosione e struttura di connessione flangiata standardizzata, è caratterizzata da facilità di installazione, manutenzione semplice, eccellenti prestazioni di tenuta e funzionamento stabile.

Ampiamente utilizzata nei settori chimico, energetico, farmaceutico, del trattamento delle acque, della trasformazione alimentare e in altri settori con elevati requisiti di sicurezza e affidabilità, è un'apparecchiatura valvolare fondamentale per garantire un funzionamento stabile ed efficiente dei sistemi di tubazioni.

Parametri tecnici

Materiali dei componenti

Vantaggi fondamentali

Conformità completa agli standard GB

Progettazione, produzione e test seguono rigorosamente GB/T 12235, GB/T 12224 e altri standard nazionali. Ogni valvola supera il test di pressione GB ed è pienamente compatibile con i sistemi di tubazioni industriali domestici GB.

Eccellenti prestazioni di tenuta

Supporta la guarnizione rigida in metallo e la guarnizione morbida in PTFE. Guarnizione metallica per fluidi ad alta pressione, alta temperatura e contenenti particelle; Guarnizione morbida per zero perdite. Entrambi soddisfano GB/T 13927.

Comoda connessione flangiata

Le flange standard RF, MFM e TG sono conformi a GB/T 9113. Facile installazione e smontaggio per vari requisiti di tenuta.

Ampia gamma di materiali e azionamenti

Materiale del corpo: 304/316/316L per diversi livelli di corrosione. Azionamento: manuale, elettrico, pneumatico, ingranaggi conici per un funzionamento flessibile.

Basso costo di manutenzione

Struttura esterna a vite e giogo (OS&Y) per una chiara osservazione dello stato e una facile manutenzione. Parti GB standard per una comoda sostituzione e un basso tasso di guasto.

Applicazioni

Le valvole a globo con flangia in acciaio inossidabile GB sono progettate per servizi generali conformi a GB con elevati requisiti di sicurezza e affidabilità:

● Industria chimica: condotte di processo e per mezzi corrosivi

● Industria energetica: condotte per vapore e acqua di raffreddamento

● Industria farmaceutica: mezzi di trasporto puliti

● Trattamento delle acque: condotte di approvvigionamento idrico e fognario

● Trasformazione alimentare: condutture medie per uso alimentare

Adatto per classe di pressione PN10 ~ PN100 e dimensioni DN10 ~ DN400.

Linee guida per la selezione

Pressione e temperatura

Selezionare il materiale e la guarnizione secondo GB/T 12224 per evitare sovrapressione/sovratemperatura.

Materiale per corrosività

Mezzo generale: 304 Corrosione media: 316 Corrosione grave: 316L

Guarnizione e flangia

Alta pressione/alta temperatura/particelle: tenuta metallica + flangia MFM/TG Pulito/bassa pressione: tenuta morbida in PTFE + flangia RF

Struttura

All'aperto/osservazione necessaria: OS&Y (gambo ascendente)Spazio ristretto: NRS (gambo non ascendente)

Attuazione

Funzionamento locale: manuale Remoto/automatico: elettrico/pneumatico (antideflagrante secondo GB 3836.1)

Standard di progettazione e produzione

● Design della valvola: GB/T 12235

● Faccia a faccia: GB/T 12221

● Flangia: GB/T 9113, GB/T 9124

● Valutazione pressione-temperatura: GB/T 12224

● Test: GB/T 13927

● Materiale: GB/T 1220, GB/T 3098.1/2

● Installazione: GB 50235

Installazione e manutenzione

Prima dell'installazione Verificare che modello, pressione, materiale e guarnizione soddisfino gli standard GB e le condizioni di servizio. Controllare che le superfici del corpo e della flangia non presentino danni o impurità.

Installazione

Installare nella direzione del flusso contrassegnata: ingresso basso, uscita alta. Stringere i bulloni in modo uniforme secondo GB 50235.

Operazione

Operare lentamente e senza intoppi. Per le valvole elettriche, verificare la conformità con GB 3836.1, se richiesto.

Manutenzione ordinaria

Ispezionare regolarmente la flangia e la guarnizione dello stelo. Pulire le impurità interne per evitare l'inceppamento del disco.

Manutenzione a lungo termine

Controllare e rifinire o sostituire le superfici usurate della sede/del disco utilizzando parti conformi alla GB. Testare prima di riavviare dopo un lungo periodo di inattività.

Le valvole a globo flangiate in acciaio inossidabile GB sono costruite in piena conformità agli standard nazionali, seguendo rigorosamente GB/T 12235 e altri standard autorevoli. Con acciaio inossidabile resistente alla corrosione e connessioni flangiate standardizzate, sono dotate di tenuta affidabile, facilità d'uso, manutenzione semplice ed elevata versatilità.

Adatte per PN10 ~ PN100, DN10 ~ DN400, coprono l'industria chimica, energetica, farmaceutica e molte altre, soddisfacendo sia le normative generali che le esigenze di intercettazione. Con una qualità di livello GB che garantisce un funzionamento sicuro e stabile delle tubazioni, una facile selezione e bassi costi di manutenzione, sono le valvole conformi GB preferite per i sistemi di tubazioni industriali domestiche.
