Perché una valvola a sfera flangiata a piattaforma alta in due pezzi è una scelta intelligente per il controllo di tubazioni industriali moderne

Astratto:La scelta della valvola giusta può influire direttamente sulla sicurezza della tubazione, sull'efficienza dell'automazione, sui costi di manutenzione e sulla stabilità operativa a lungo termine. ILValvola a sfera flangiata a piattaforma alta in due pezzidaBolaisiè progettato per applicazioni di intercettazione industriale in cui sono essenziali tenuta affidabile, bassa resistenza al flusso, compatibilità con fluidi flessibili e integrazione dell'attuatore. Con un corpo in due pezzi, una struttura di tenuta a sfera flottante, una baderna dello stelo di tipo premistoppa e una piattaforma di montaggio alta ISO5211, questa valvola fornisce una soluzione pratica per acqua, petrolio, gas, vapore, prodotti chimici, HVAC e altri sistemi di tubazioni industriali.

Sommario

• Che cos'è una valvola a sfera flangiata a piattaforma alta in due pezzi?
• In che modo la sua struttura migliora le prestazioni della pipeline?
• Quali sono i principali vantaggi?
• Come si confrontano le tenute morbide e quelle metalliche dure?
• Quali sono i parametri tecnici chiave?
• Dove può essere utilizzata questa valvola a sfera?
• In che modo gli acquirenti dovrebbero selezionare la valvola giusta?
• Perché scegliere Bolaisi come produttore di valvole?
• Domande frequenti
• Conclusione

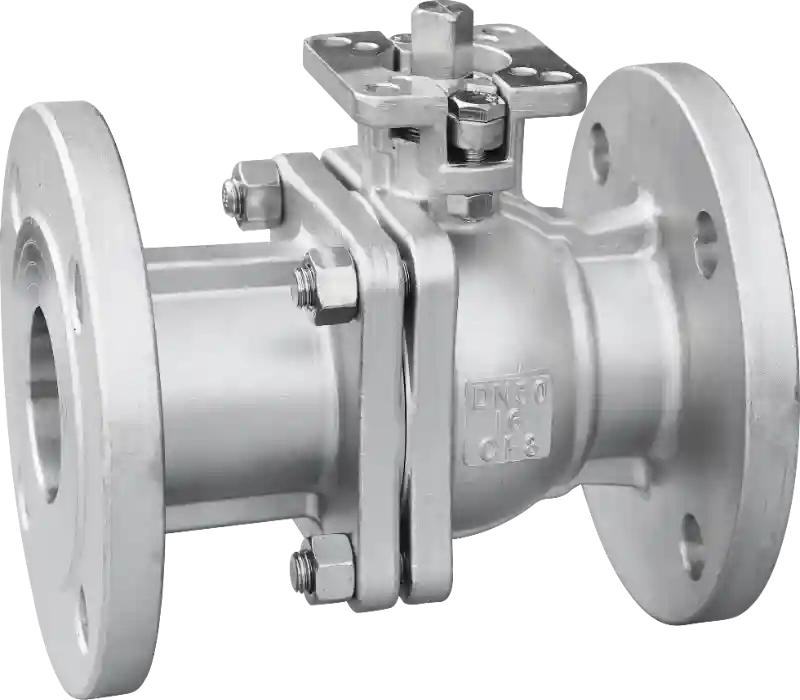

Che cos'è una valvola a sfera flangiata a piattaforma alta in due pezzi?

Una valvola a sfera flangiata a piattaforma alta in due pezzi è una valvola industriale a un quarto di giro progettata principalmente per la chiusura affidabile delle tubazioni. La sua sfera ruota di 90 gradi per aprire o chiudere il passaggio del flusso, garantendo un funzionamento rapido e una resistenza al flusso relativamente bassa. La struttura in due pezzi rende inoltre più agevoli l'ispezione e la manutenzione rispetto ai modelli difficilmente accessibili dopo l'installazione.

Una delle sue caratteristiche distintive è ilPiattaforma di montaggio alta ISO5211. Invece di richiedere una staffa aggiuntiva per l'attuatore in molte installazioni, la piattaforma standardizzata consente di montare direttamente attuatori elettrici o pneumatici compatibili. Ciò rende la valvola particolarmente adatta per progetti in cui è richiesto il controllo automatizzato o remoto delle tubazioni.

Secondo le informazioni sul prodotto di Bolaisi, la valvola è disponibile nei formati DN15-DN200 (1/2"-8"), utilizza un corpo valvola in acciaio inossidabile ed è classificata PN16. Supporta il flusso bidirezionale e può essere configurato con tenuta morbida in PTFE o tenuta dura in metallo a seconda delle condizioni operative.

In che modo la sua struttura migliora le prestazioni della pipeline?

Le prestazioni di una valvola industriale non dipendono solo dal materiale ma anche dalla sua struttura interna e dal design della connessione. Il design Bolaisi incorpora diverse funzionalità destinate a soddisfare i requisiti comuni delle condutture.

Corpo valvola diviso in due pezzi

Il corpo diviso fornisce un equilibrio pratico tra integrità strutturale e funzionalità. Il suo design facilita l'ispezione, l'assemblaggio e la manutenzione mantenendo dimensioni di lavorazione costanti. Per gli utenti industriali, un accesso più semplice può contribuire a ridurre i tempi di manutenzione e i tempi di inattività non necessari delle tubazioni.

Struttura di tenuta a sfera flottante

Il design a sfera flottante supporta la tenuta bidirezionale. A media pressione, la sfera viene spinta verso la sede della valvola, contribuendo a mantenere il contatto tra le superfici di tenuta. Questa struttura è particolarmente utile per le applicazioni di spegnimento in cui un isolamento affidabile è più importante delle prestazioni di limitazione.

Premistoppa dello stelo del tipo a premistoppa

Lo stelo della valvola utilizza una struttura di tenuta a premistoppa progettata per ridurre al minimo le perdite esterne. La baderna può anche essere sostituita durante la manutenzione, il che può ridurre la complessità del servizio e contribuire ad evitare inutili rimozioni dell'intera valvola dalla tubazione.

Piattaforma alta ISO5211

La piattaforma di montaggio alta è una delle caratteristiche più importanti per i sistemi automatizzati. La sua interfaccia standardizzata supporta l'installazione diretta di attuatori pneumatici o elettrici compatibili, semplificando l'integrazione delle apparecchiature e riducendo la necessità di componenti di montaggio personalizzati.

Quali sono i principali vantaggi di una valvola a sfera flangiata a piattaforma alta in due pezzi?

Per ingegneri, appaltatori EPC, distributori e acquirenti di valvole industriali, una valvola dovrebbe essere valutata in base ai requisiti operativi effettivi piuttosto che solo all'aspetto. I principali vantaggi includono:

• Funzionamento veloce a 90°:L'apertura e la chiusura a un quarto di giro consentono un rapido isolamento della tubazione.
• Bassa resistenza al flusso:Il passaggio diretto della sfera supporta un movimento fluido efficiente.
• Sigillatura bidirezionale:La struttura a sfera flottante supporta l'arresto da entrambe le direzioni del flusso.
• Compatibilità automazione:La piattaforma alta ISO5211 semplifica l'installazione dell'attuatore.
• Opzioni di sigillatura flessibili:Le guarnizioni morbide in PTFE e le guarnizioni rigide in metallo soddisfano diversi requisiti di temperatura e fluidi.
• Manutenzione conveniente:Il corpo diviso e la baderna sostituibile dello stelo semplificano le operazioni di manutenzione.
• Copertura di ampie dimensioni:Le opzioni DN15-DN200 supportano un'ampia gamma di applicazioni per tubazioni.

Queste caratteristiche rendono la valvola adatta sia ai sistemi di intercettazione manuale convenzionali che alle apparecchiature automatizzate di controllo dei fluidi industriali.

Come si confrontano le tenute morbide e quelle metalliche dure?

La scelta della tenuta è una delle considerazioni più importanti quando si specifica una valvola a sfera. Fluidi e temperature diversi possono comportare esigenze molto diverse sulla sede della valvola.

Le informazioni sui test pubblicate da Bolaisi indicano che la versione con tenuta morbida è testata per applicazioni fino a 150°C, mentre la versione in metallo con tenuta dura è destinata a condizioni fino a 280°C. La configurazione a tenuta rigida è particolarmente utile laddove l'erosione ad alta temperatura o l'impatto delle particelle possono mettere a dura prova i materiali convenzionali con sede morbida.

Gli acquirenti devono sempre selezionare la configurazione di tenuta in base alla temperatura effettiva, alla pressione, alla composizione del mezzo, ai requisiti di compatibilità e agli standard di progetto applicabili.

Quali sono i parametri tecnici chiave?

Comprendere le specifiche di base rende più semplice per gli ingegneri e i team di approvvigionamento determinare se una valvola è adatta a un particolare progetto di tubazione.

Per progetti con requisiti aggiuntivi, gli acquirenti devono verificare i valori nominali di pressione-temperatura, gli standard delle flange, la compatibilità dei mezzi, la coppia dell'attuatore e altri parametri tecnici prima di effettuare un ordine.

Dove può essere utilizzata questa valvola a sfera?

La combinazione di struttura in acciaio inossidabile, molteplici configurazioni di tenuta, connessione flangiata e compatibilità con l'attuatore consente a questa valvola di servire un'ampia gamma di applicazioni industriali.

• Approvvigionamento idrico e drenaggio comunale:Adatto per reti idriche, impianti idrici secondari e condotte di intercettazione delle acque reflue.
• Lavorazione chimica:Applicabile a prodotti petroliferi, fluidi leggermente corrosivi e linee di processo selezionate ad alta temperatura.
• Trasmissione del gas:Utile per stazioni di gasdotti e sistemi di intercettazione in cui è richiesto un isolamento affidabile.
• Centrali elettriche:Adatto per vapore di caldaia, circolazione di riscaldamento e relativi sistemi di tubazioni.
• HVAC di fabbrica:Può essere utilizzato nei sistemi di circolazione dell'acqua di raffreddamento e dell'olio diatermico.
• Sistemi di supporto delle apparecchiature:Adatto per il trasporto dell'olio, la circolazione del raffreddamento e altre applicazioni di controllo dei fluidi industriali.

Quando è richiesto il funzionamento automatizzato, è possibile integrare attuatori elettrici o pneumatici compatibili tramite la piattaforma alta ISO5211, rendendo la valvola adatta a sistemi di controllo centralizzato o remoto.

In che modo gli acquirenti dovrebbero selezionare la valvola giusta?

La scelta di una valvola a sfera industriale dovrebbe iniziare dalle condizioni operative piuttosto che dalla sola dimensione della valvola. I team di procurement possono utilizzare la seguente checklist:

1. Identificare il mezzo.Determinare se la tubazione trasporta acqua, petrolio, gas, vapore o un fluido corrosivo o contenente particelle.
2. Confermare la temperatura operativa.Selezionare la tenuta morbida in PTFE o la tenuta dura in metallo in base all'intervallo di temperatura effettivo.
3. Confermare i requisiti di pressione.Assicurarsi che la pressione nominale della valvola corrisponda alle condizioni di progettazione del sistema.
4. Seleziona il diametro nominale.Abbina le dimensioni DN e le dimensioni della flangia alla tubazione esistente.
5. Determinare i requisiti di attuazione.Se è necessario il controllo remoto o automatico, verificare la compatibilità dell'attuatore e la coppia richiesta.
6. Verificare la compatibilità dei materiali.L'acciaio inossidabile e i materiali di tenuta devono essere adatti al mezzo trasportato.
7. Considera la manutenzione.I progetti con imballaggi accessibili e struttura pratica della carrozzeria possono contribuire a ridurre la complessità del servizio a lungo termine.

Un professionistaValvola a sfera flangiata a piattaforma alta in due pezziil fornitore dovrebbe essere in grado di fornire informazioni tecniche che aiutino i clienti a prendere queste decisioni in base alle condizioni di lavoro effettive.

Perché scegliere Bolaisi come produttore di valvole?

Valvola Co., Ltd. di Zhejiang Bolaisiopera come produttore e fornitore di valvole industriali con capacità di produzione, lavorazione, ispezione, assemblaggio e controllo qualità. Secondo le informazioni sul prodotto pubblicate dal produttore, ciascuna valvola viene sottoposta a ispezione meccanica, verifica dell'assemblaggio, test di pressione e ispezione finale prima della spedizione.

Questo approccio produttivo è importante perché l'affidabilità delle valvole industriali dipende da qualcosa di più delle specifiche nominali. La coerenza dimensionale, la qualità della tenuta, la precisione dell'assemblaggio, i test di pressione e l'ispezione finale contribuiscono tutti a garantire prestazioni sul campo affidabili.

Per gli acquirenti internazionali che cercano unProduttore, fornitore o fabbrica di valvole cinesi, Bolaisi offre la valvola a sfera flangiata a piattaforma alta in due pezzi in una gamma di dimensioni e configurazioni di tenuta. La progettazione del prodotto risponde anche a un'esigenza pratica sempre più presente negli impianti moderni: l'integrazione delle apparecchiature di intercettazione convenzionali delle tubazioni con sistemi di controllo automatizzati.

Il portafoglio di prodotti Bolaisi comprende inoltre valvole a saracinesca in acciaio inossidabile, valvole a globo, valvole di ritegno, valvole a farfalla e altre soluzioni di valvole industriali, consentendo agli acquirenti di approvvigionarsi di diversi componenti di controllo delle condutture dallo stesso fornitore professionale.

Domande frequenti

1. Qual è lo scopo principale di una valvola a sfera flangiata a piattaforma alta in due pezzi?

Il suo scopo principale è l'arresto affidabile delle tubazioni industriali. La struttura a sfera rotante a 90° consente un'apertura e una chiusura rapide, mentre il design a sfera flottante fornisce una tenuta bidirezionale.

2. Cosa fa la piattaforma alta ISO5211?

La piattaforma alta ISO5211 fornisce un'interfaccia di montaggio dell'attuatore standardizzata. Consente di installare direttamente attuatori elettrici o pneumatici compatibili, semplificando l'automazione e l'integrazione delle apparecchiature.

3. Qual è la differenza tra tenuta morbida e tenuta metallica dura?

La tenuta morbida in PTFE è destinata ad applicazioni quali acqua pulita, gas e olio a temperatura normale, con una temperatura di esercizio pubblicata fino a 150°C. La sigillatura dura in metallo è progettata per le condizioni più impegnative, incluso vapore ad alta temperatura e mezzi contenenti particelle, con una temperatura di esercizio pubblicata fino a 280°C.

4. Quali taglie sono disponibili?

Il modello Bolaisi Q41F/H/Y è elencato nelle dimensioni da DN15 a DN200, equivalenti a circa 1/2" a 8". La disponibilità effettiva dovrà essere confermata in base ai requisiti del progetto.

5. Questa valvola può essere utilizzata con un attuatore elettrico?

SÌ. La piattaforma di montaggio alta ISO5211 integrata è progettata per supportare attuatori elettrici o pneumatici compatibili. La selezione dell'attuatore deve basarsi sulla dimensione della valvola, sulla pressione operativa, sul fluido e sulla coppia operativa richiesta.

6. Questa valvola è adatta per applicazioni ad alta temperatura?

Sì, quando viene selezionata la configurazione di tenuta appropriata. Bolaisi specifica la versione a tenuta morbida per temperature fino a 150°C e la versione a tenuta dura in metallo per temperature fino a 280°C. Gli utenti devono verificare le condizioni complete di pressione-temperatura prima della selezione.

Conclusionee

ILValvola a sfera flangiata a piattaforma alta in due pezzicombina un funzionamento rapido a un quarto di giro, tenuta a sfera flottante bidirezionale, un corpo in due pezzi riparabile, opzioni di tenuta flessibili e compatibilità con l'attuatore ISO5211. Con applicazioni che vanno dai sistemi di acqua e gas alle condutture di lavorazione chimica, vapore, HVAC e centrali elettriche, può fornire una soluzione pratica per i requisiti di arresto industriale e di controllo automatizzato dei fluidi.

Se stai cercando un affidabileValvola a sfera flangiata a piattaforma alta in due pezzida un produttore cinese professionale e hai bisogno di aiuto per selezionare le dimensioni, la struttura di tenuta o la configurazione dell'attuatore appropriate,contattacia Bolaisi per una guida tecnica e una soluzione di valvole adatta al tuo progetto.
