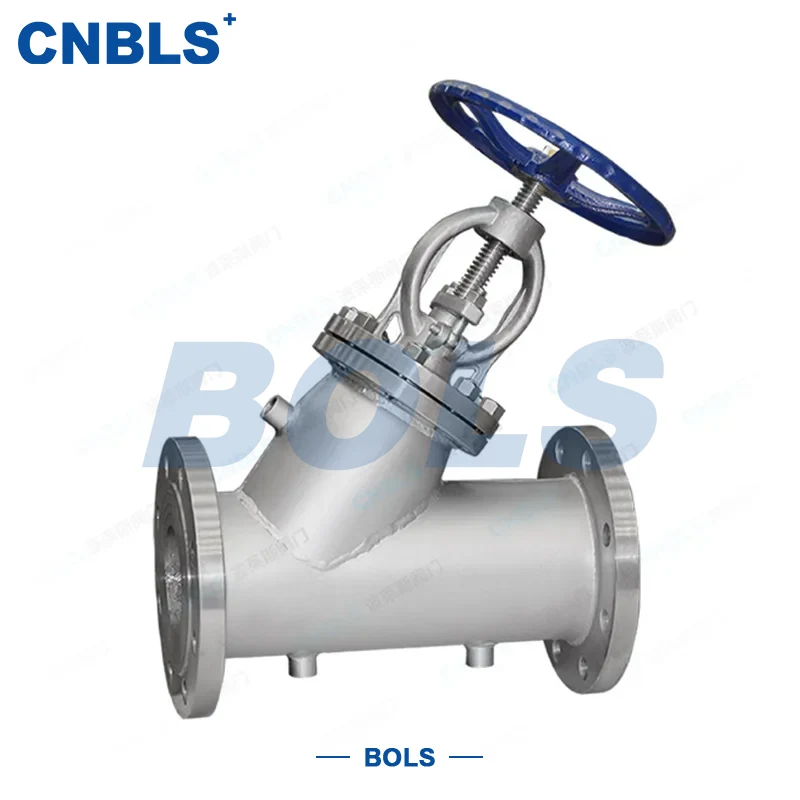

Valvole di intercettazione termica

Le valvole di intercettazione termica sono valvole a globo termoisolate appositamente progettate per fluidi che tendono a solidificarsi, cristallizzarsi o richiedono un trasporto a temperatura costante. Sono dotate di un corpo principale interamente in acciaio inossidabile e di una struttura di rivestimento di isolamento termico integrata. La valvola controlla il flusso e regola la portata alzando e abbassando il disco tramite lo stelo della valvola.

È possibile far circolare vapore, acqua calda o altri mezzi di riscaldamento nell'area della camicia oppure riempire all'interno lana di roccia, lana di vetro e altri materiali isolanti, per stabilizzare la temperatura del fluido, prevenire la solidificazione e la cristallizzazione a bassa temperatura, un'eccessiva dissipazione del calore ad alta temperatura e ridurre il consumo energetico del sistema.

Le valvole di intercettazione termica sono completamente realizzate in acciaio inossidabile, con design a tenuta rinforzata sia per la camicia che per la valvola principale. Presentano un'eccellente resistenza alla corrosione, resistenza alle alte temperature e tenuta affidabile e sono fabbricati in stretta conformità con gli standard nazionali e americani pertinenti. Sono ampiamente utilizzati nei settori petrolchimico, alimentare, farmaceutico, del riscaldamento, chimico del carbone e altri settori, fungendo da valvole chiave per la consegna stabile di petrolio greggio, sciroppo, asfalto, liquami chimici e altri mezzi.

Struttura e caratteristiche principali

Struttura principale

● Corpo, coperchio e camicia isolante sono realizzati integralmente in acciaio inossidabile.

● Passaggio del flusso diretto con bassa resistenza al flusso per un'erogazione regolare del fluido.

● Struttura esterna con vite e giogo (OS&Y) per una chiara indicazione di apertura/chiusura e una facile manutenzione.

Struttura isolante

● Tipo di camicia: circolazione di vapore/acqua calda per un controllo della temperatura ad alta precisione.

● Tipo riempito: riempimento in lana di roccia, lana di vetro o poliuretano per una facile installazione.

Struttura di tenuta

● Guarnizione dura in metallo: rivestimento duro in lega dura, adatta per servizio ad alta temperatura e resistente all'usura.

● Guarnizione morbida in PTFE: tenuta eccellente, adatta a basse temperature e fluidi puliti.

Attuazione

Sono disponibili attuazioni manuali, elettriche e pneumatiche per soddisfare i requisiti di funzionamento in loco e di controllo automatico remoto.

Principali parametri tecnici

Specifiche di base

Connessione e attuazione

● Connessione: flangiata (RF, MFM)

● Standard flangia: GB/T 9113, ANSI/ASME B16.5

● Azionamento: Manuale (volantino), Elettrico (multigiro, antideflagrante), Pneumatico (doppio/semplice effetto)

Sigillatura e test

Materiali dei componenti

Standard di progettazione e produzione

● Design della valvola: GB/T 12235, API 602, ASME B16.34

● Faccia a faccia: GB/T 12221

● Dimensioni flangia: GB/T 9113, ANSI/ASME B16.5

● Valutazione pressione-temperatura: GB/T 12224

● Isolamento termico: GB/T 4272, HG/T 20570

● Standard sui materiali: GB/T 1220, ASTM A182

● Installazione: GB 50235, ASME B31.3

Linee guida per la selezione

Tipo di isolamento per mezzo

● Temperatura > 100℃: tipo a camicia con circolazione di vapore/acqua calda

● Bassa temperatura < 0℃ o facile solidificazione a temperatura ambiente: isolamento riempito

Materiale per corrosività

● Mezzo generale: acciaio inossidabile 304

● Cloro, acido o forte corrosione: acciaio inossidabile 316L

Sigillatura per temperatura

200 ℃ alta temperatura: guarnizione dura in metallo

● Bassa temperatura/mezzo pulito: guarnizione morbida in PTFE

Attuazione per applicazione

● Foro piccolo, funzionamento manuale: volantino

● Controllo remoto e automazione: attuatore elettrico/pneumatico

Pressione della giacca

Pressione della camicia di vapore ≤ 1,6 MPa per evitare danni alla guarnizione.

Installazione, funzionamento e manutenzione

Prima dell'installazione

Verificare modello, pressione, materiale e tipo di isolamento. Pulire le impurità all'interno del corpo, delle flange e delle porte della camicia.

Durante l'installazione

Installare nella direzione del flusso corretta (ingresso basso, uscita alta). Assicurarsi che le porte della giacca siano orientate correttamente. Stringere i bulloni della flangia in diagonale e in modo uniforme per evitare la deformazione della camicia.

Prima dell'avvio

Eseguire un test idro/pneumatico sulla camicia per garantire l'assenza di perdite prima di introdurre il mezzo riscaldante. Preriscaldare o preraffreddare il mezzo della linea per evitare improvvisi sbalzi di temperatura.

Funzionamento e manutenzione

Ispezionare regolarmente la tenuta della camicia, l'effetto isolante e la guarnizione dello stelo. Spegnere per riparare in caso di perdite. Decalcificare periodicamente le camicie di circolazione. Controllare l'invecchiamento dell'isolamento riempito e sostituirlo se necessario.

Riavviare dopo una conservazione a lungo termine

Controllare manualmente il movimento dello stelo. Ispezionare nuovamente il rivestimento e la struttura isolante prima della messa in servizio.
