GB Filtri a Y

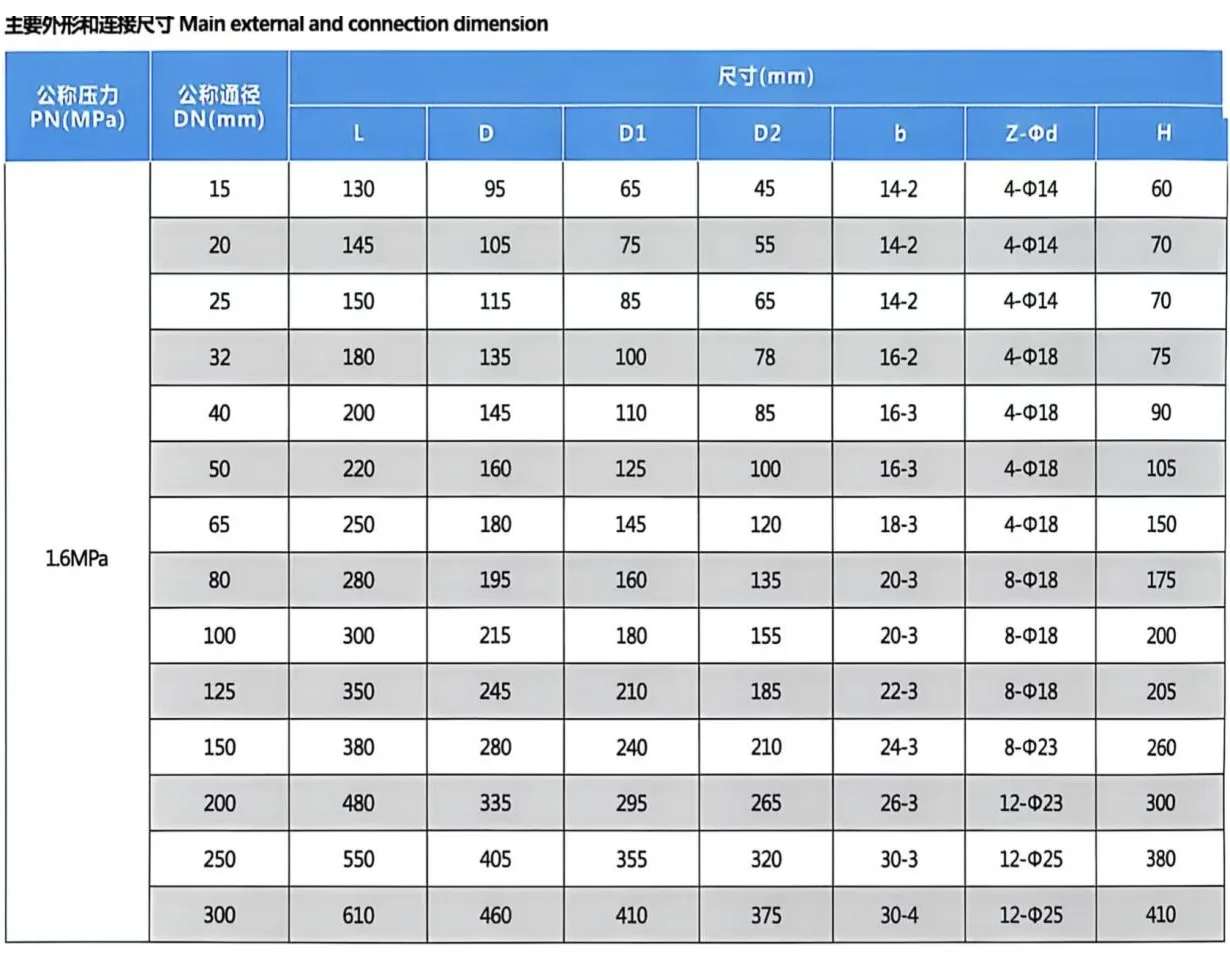

Parametri principali del prodotto

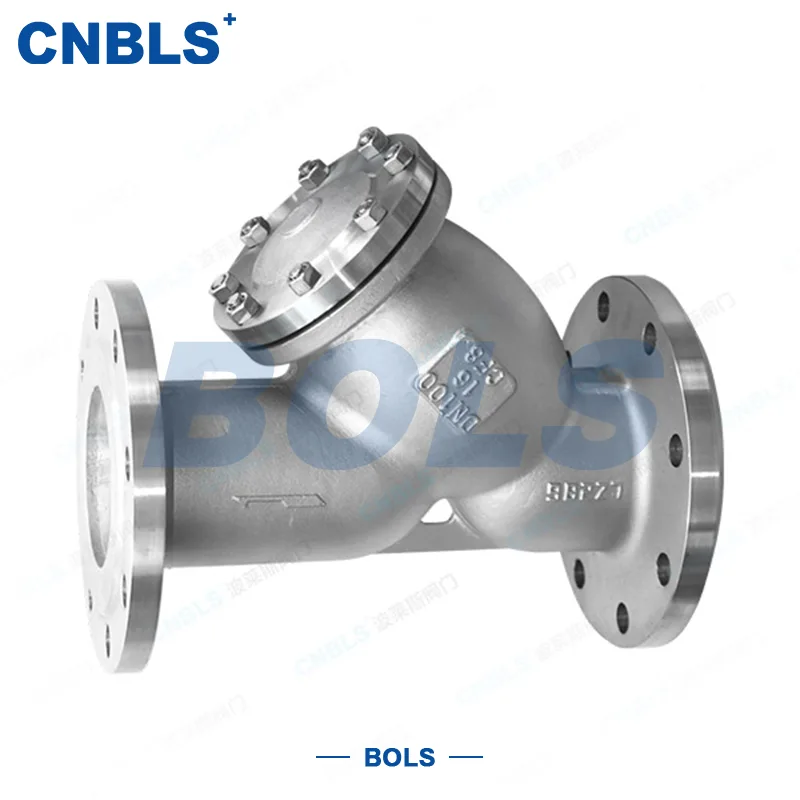

Prodotti da Bolaisi, i filtri a Y GB (modello: GL41W-16P) sono completamente forgiati in acciaio inossidabile con collegamento a flangia per una facile installazione. Come attrezzatura di filtraggio universale per sistemi di tubazioni industriali, soddisfa le esigenze di filtrazione del trasporto del mezzo in molteplici condizioni di lavoro, garantendo prestazioni complessive stabili e lunga durata.

Panoramica del prodotto

I filtri a Y GB sono dispositivi di filtraggio essenziali nei sistemi di tubazioni di trasporto dei fluidi. Il filtro a Y Bolaisi GL41W-16P GB è comunemente installato all'ingresso anteriore di apparecchiature chiave per tubazioni come valvole di riduzione della pressione, valvole di sicurezza, valvole di livello costante dell'acqua e altre valvole di controllo.

Adottando un design strutturale maturo e ottimizzato, vanta una bassa resistenza al flusso, eccellenti prestazioni di tenuta, comodo smontaggio e scarico delle acque reflue e funzionamento stabile. Gli schermi filtranti interni sono disponibili con specifiche personalizzate per soddisfare diversi standard di filtrazione: 18~30 mesh per la filtrazione dell'acqua, 10~100 mesh per la filtrazione del gas e 100~480 mesh ad alta precisione per la filtrazione dell'olio. Una gamma completa di specifiche soddisfa pienamente i requisiti di purificazione di tutti i settori, proteggendo efficacemente le valvole a valle e l'intero sistema di tubazioni per un funzionamento stabile a lungo termine.

Principali applicazioni

1. Pre-protezione per apparecchiature di precisione

Installato nella parte anteriore di apparecchiature per fluidi di precisione, tra cui pompe dell'acqua, valvole di riduzione della pressione, valvole di controllo idraulico e strumenti di prova, intercetta in modo efficiente le impurità delle particelle solide. Previene l'abrasione dei componenti, l'inceppamento delle valvole, il blocco delle tubazioni e altri guasti, prolungando notevolmente la durata di servizio dell'intera apparecchiatura e riducendo i costi operativi e di sostituzione.

2. Purificazione di più mezzi

Filtra efficacemente sedimenti, ruggine e impurità nell'acqua, particelle sospese nei prodotti petroliferi e polvere e detriti nei gas. Purifica continuamente i fluidi delle tubazioni per evitare la contaminazione secondaria, garantire una pulizia media e soddisfare gli standard di produzione e trasporto di base.

3. Funzionamento stabile dei sistemi di reti di tubazioni

Evita condizioni di lavoro anomale causate dall'accumulo di impurità, come fluttuazioni della caduta di pressione e squilibrio del flusso. Stabilizza la pressione della rete di tubazioni e i parametri del processo di produzione e migliora la sicurezza operativa e la stabilità operativa dell'intero sistema di tubazioni.

4. Ampia applicazione intersettoriale

Con una forte compatibilità universale, questo prodotto è ampiamente utilizzato nei sistemi di condutture di approvvigionamento idrico e drenaggio, HVAC, protezione antincendio, petrolchimico, energia elettrica e metallurgia, trasmissione del gas, industria leggera e altri campi, fungendo da dispositivo di filtraggio di supporto generale per condutture industriali e civili.

Principio di funzionamento

I filtri a Y GB in acciaio inossidabile Bolaisi funzionano secondo il principio fisico della setacciatura e filtrazione, realizzando un filtraggio continuo attraverso una struttura autoportante automatica con funzionamento semplice e facile manutenzione.

Processo di filtrazione delle impurità

Il fluido scorre unidirezionalmente nella cavità a forma di Y e passa attraverso lo schermo filtrante inclinato in acciaio inossidabile a velocità costante. Le impurità solide più grandi dell'apertura della rete vengono intrappolate all'interno dello schermo tramite setacciatura graduata, mentre il mezzo pulito penetra nello schermo e viene inviato alle tubazioni a valle per completare il processo di filtrazione.

Processo di scarico e manutenzione delle acque reflue

Man mano che le impurità si accumulano sullo schermo del filtro e aumentano gradualmente la caduta di pressione nella tubazione, chiudere le valvole di controllo a monte e a valle, quindi aprire il coperchio della valvola inferiore o il tappo di scarico. Lo schermo filtrante può essere estratto per la pulizia ad alta pressione, la manutenzione o la sostituzione diretta. Dopo il ripristino e l'installazione, il filtro può essere rimesso in funzionamento continuo, garantendo un'ispezione e una manutenzione efficienti e rapide.
