Valvole a sfera a T con filettatura interna in acciaio inossidabile
Bolaisi offre qualità costante e produzione professionale per soluzioni di controllo del flusso industriale. Forniamo valvole a sfera a T con filettatura interna in acciaio inossidabile costruite secondo gli standard API 608 e ASME, con acciaio inossidabile forgiato, pressione nominale di 1000 WOG e controllo affidabile della porta T/L. In qualità di produttore esperto, forniamo design filettato avanzato, tenuta stabile e opzioni personalizzate per supportare l'approvvigionamento all'ingrosso e di progetti in tutto il mondo.
Valvole a sfera a T con filettatura interna in acciaio inossidabileforniscono un controllo multiporta affidabile per condotte a pressione medio-alta. Grazie all'elevata pressione nominale, al percorso del flusso flessibile, all'installazione filettata e al corpo in acciaio inossidabile resistente alla corrosione, semplificano efficacemente la disposizione delle tubazioni e riducono i costi di installazione e manutenzione. Come multiportavalvola a sfera, sono ampiamente utilizzati in molteplici settori e costituiscono una soluzione affidabile per il servizio di miscelazione, deviazione e intercettazione del flusso.
Valutazione ad alta pressione 1000 WOG
Valutato a 1000 psi (≈6,9 MPa) per prestazioni stabili nel servizio di acqua, petrolio e gas.
Controllo multiporta di tipo T e tipo L
Porta a T per miscelazione e deviazione, porta a L per commutazione e intercettazione: una valvola, più percorsi di flusso.
Installazione filettata femmina
Filettature NPT/BSPT/G standard: nessuna saldatura richiesta, facile da usare e veloce da installare.
Corpo in acciaio inossidabile forgiato
Costruzione forgiata in un unico pezzo o in due pezzi 304/316/316L per robustezza e resistenza alla corrosione.
ANSI Classe VI Perdite Zero
Le sedi in PTFE/PPL con guarnizioni ad alta resistenza garantiscono una chiusura ermetica e affidabile.
Attuazione flessibile
Maniglia manuale o cambio; disponibili attuatori elettrici e pneumatici con montaggio ISO 5211.
Definizione del prodotto
Le valvole a sfera a T con filettatura interna in acciaio inossidabile sono una valvola di controllo del flusso multiporta con rating 1000 WOG, adatta per il servizio acqua-olio-gas. Utilizza una sfera di tipo T o di tipo L per realizzare la miscelazione, la deviazione o la commutazione del flusso mediante rotazione di 90°.
Con corpo forgiato monopezzo o due pezzi e attacco filettato femmina (NPT/BSPT/G), consente l'installazione a tool-light senza saldature. Realizzato in acciaio inossidabile 304/316/316L, è caratterizzato da elevata resistenza, resistenza alla corrosione e lunga durata, ampiamente utilizzato nei sistemi petrolchimici, HVAC, industriali, alimentari e farmaceutici. Per i collegamenti delle tubazioni flangiate, vedere il nostrovalvola a sfera flangiata in acciaio inox.
Parametri tecnici
| Elemento parametro | Valore del parametro |
| Classe di pressione | 1000 WOG (1000 psi ≈ 6,9 MPa); Test del guscio: 1500 psi (≈10,3 MPa); Test di tenuta: 1100 psi (≈7,6 MPa) |
| Diametro nominale | 1/4" ~ 2" (DN8 ~ DN50); Dimensioni principali: 1/2" (DN15), 3/4" (DN20), 1" (DN25), 1-1/2" (DN40) |
| Tipo di palla | Tipo T (miscelazione/deviazione a 3 vie), Tipo L (deviazione/deviazione a 2 vie) |
| Struttura corporea e connessione | Acciaio inossidabile forgiato monopezzo/2 pezzi; Filettatura femmina (NPT/BSPT/G), nessuna saldatura richiesta |
| Materiale principale | Corpo/sfera/stelo: acciaio inossidabile 304/316/316L; Seduta: PTFE/PPL; Guarnizioni: gomma ad alta resistenza/grafite flessibile |
| Temperatura applicabile | Sedile in PTFE: -20℃ ~ 120℃; Sedile PPL: -20℃ ~ 200℃ |
| Supporti applicabili | Acqua, petrolio, gas naturale, GPL, aria compressa, solventi chimici, mezzi leggermente/fortemente corrosivi |
| Metodo operativo | Manuale (farfalla/maniglia quadra/cambio); Opzionali: Elettrico (On-Off/Modulante), Pneumatico (Singolo/Doppio Effetto), Montaggio ISO 5211 |
Significato di 1000 WOG
1000 WOG è un valore nominale universale di pressione e fluidi nel settore delle valvole:
W
Acqua
Acqua pulita, acqua circolante, acqua di rubinetto, acque reflue leggermente corrosive.
O
Olio
Olio minerale, olio idraulico, olio lubrificante, diesel, benzina.
G
Gas
Gas naturale, GPL, aria compressa, gas inerte.
1000
Pressione nominale
Pressione di esercizio 1000 psi (≈6,9 MPa) per tubazioni a pressione medio-alta.
Palla di tipo T e di tipo L: differenze fondamentali
| Elemento di confronto | Palla di tipo T | Palla di tipo L |
| Struttura del percorso | Forma a T a 3 vie, tre porte intercambiabili | Forma a L a 2 vie, due porte collegate |
| Funzione fondamentale | Mescolare, deviare, convergere | Deviazione, chiusura |
| Scenari applicabili | Miscelazione medi, distribuzione idraulica, sistemi multicanale | Commutazione del flusso, chiusura del circuito |
| Prestazioni di tenuta | Classe ANSI VI | ANSI Classe VI (più stabile) |
| Tabù d'uso | Evitare l'apertura completa a 3 vie in condizioni di elevata differenza di pressione | Rigorosamente nessuna connessione a 3 vie |
Guida alla selezione dei materiali
Acciaio inossidabile 304
Per acqua, petrolio e gas in generale; -20℃~120℃; applicazioni più comuni.
Acciaio inossidabile 316
Per fluidi leggermente corrosivi e fluidi contenenti cloruri; migliore resistenza alla vaiolatura.
Acciaio inossidabile 316L
Per gas fortemente corrosivi, acidi, alcalini e clorurati; ottima saldabilità e resistenza alla corrosione.
Abbinamento del posto
PTFE: buona tenuta, temperatura generale. PPL: alta temperatura fino a 200℃.
Caratteristiche principali
Classificazione ad alta pressione
1000 WOG (6,9 MPa), stabile per servizio ad alta pressione.
Controllo multiporta
Sfere tipo T/L per miscelazione, deviazione e commutazione.
Installazione semplice
Filettature standard NPT/BSPT/G, nessuna saldatura richiesta.
Materiale di alta qualità
Corpo in acciaio inossidabile forgiato con eccellente resistenza alla corrosione.
Sigillatura affidabile
Prestazioni a perdita zero ANSI Classe VI.
Operazione flessibile
Manuale/elettrico/pneumatico, montato ISO 5211.
Ampio intervallo di temperature
-20℃ ~ 200℃ a seconda del materiale del sedile.
Installazione e manutenzione
Punti di installazione
- Confermare il tipo di sfera (T/L), dimensione, pressione, filettatura e materiale.
- Pulire le filettature e la cavità della valvola prima dell'installazione.
- Utilizzare nastro in PTFE o sigillante per filettature; serrare adeguatamente.
- Riservare spazio operativo sufficiente per la maniglia.
- Eseguire un test di pressione secondo lo standard 1000 WOG prima dell'uso.
Punti di manutenzione
- Ispezione regolare per perdite, corrosione e funzionamento.
- Pulire e applicare una protezione anticorrosiva per le parti esterne.
- Sostituire le sedi e le guarnizioni in caso di perdite.
- Per attuatori elettrici/pneumatici: controllare il motore, l'alimentazione dell'aria e i finecorsa.
- Non riparare sotto pressione.
Scenari applicativi tipici
- Petrolchimico:miscelazione, deviazione e commutazione del mezzo.
- Produzione industriale:sistemi idraulici e circuiti di raffreddamento.
- HVAC municipale:miscelazione e distribuzione dell'acqua.
- Alimentare e farmaceutico:controllo del fluido sanitario (316L).
- Gas ed energia:commutazione linea gas metano/GPL.
Perché scegliere le valvole Bolaisi
Sistema di qualità verificato
Certificato aGB/T19001-2016/ISO 9001:2015sistema internazionale di gestione della qualità.
Forgiatura e lavorazione interna
Controllo completo del processo dalla materia prima alla valvola finita nel nostro stabilimento di Wenzhou.
Testato a pressione al 100%.
Ogni valvola a sfera a T viene testata sul guscio e sulla tenuta secondo i requisiti 1000 WOG prima della consegna.
Supporto tecnico
Il nostro team tecnico ti aiuta a scegliere il tipo T o il tipo L, il materiale del sedile, lo standard della filettatura e l'attuazione.
Gamma completa di prodotti
Forniamo anchevalvole a sfera con filettatura interna in acciaio inox, valvole a sfera elettriche in acciaio inoxEvalvole a sfera flangiate a tre vie.
OEM e ODM disponibili
Sono supportati formati personalizzati, materiali, tipi di filettatura, attuazione e branding sulle targhette.

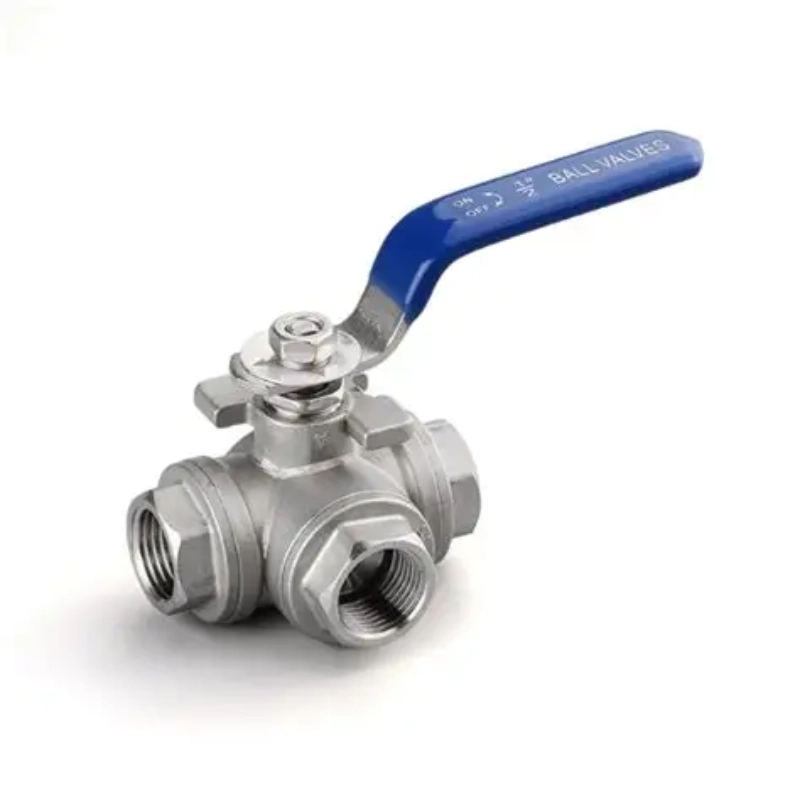

Immagine del prodotto
Domande frequenti
Qual è la differenza tra una valvola a sfera a tre vie di tipo T e una di tipo L?
Una sfera di tipo T ha un passaggio a forma di T che collega tre porte in modo intercambiabile, rendendola ideale per miscelare, deviare e far convergere i flussi. Una sfera di tipo L ha un passaggio a forma di L che collega solo due porte alla volta, rendendola adatta alla commutazione e all'intercettazione del flusso. Scegli il tipo T per il servizio di miscelazione e il tipo L per deviare o isolare i circuiti.
Cosa significa 1000 WOG su una valvola a sfera?
1000 WOG significa che la valvola è tarata per una pressione di esercizio di 1000 psi (≈6,9 MPa) nel servizio di acqua, petrolio e gas. Si tratta di una classificazione industriale comune per le valvole a sfera filettate in acciaio inossidabile e indica l'idoneità per tubazioni a pressione medio-alta che trasportano acqua, petrolio, gas naturale, GPL e aria compressa.
Quali dimensioni e standard di filettatura sono disponibili?
Produciamo valvole a sfera a T con filettatura interna in acciaio inossidabile da 1/4" a 2" (da DN8 a DN50), con dimensioni principali 1/2", 3/4", 1" e 1-1/2". Le opzioni di filettatura standard includono NPT, BSPT e G (BSPP). Su richiesta sono disponibili standard di filettatura personalizzati.
Queste valvole possono essere automatizzate con attuatori elettrici o pneumatici?
SÌ. Tutti i modelli sono dotati di una base di montaggio ISO 5211 per il montaggio diretto dell'attuatore. Come opzioni sono disponibili attuatori elettrici (on-off o modulanti) e pneumatici (a singolo o doppio effetto), che li rendono adatti a sistemi di controllo di processo automatizzati. Vedi il nostrovalvole a sfera elettriche in acciaio inoxper riferimento.
Qual è la temperatura massima di lavoro?
Con le sedi in PTFE la valvola gestisce temperature comprese tra -20℃ e 120℃. Con i sedili PPL la gamma si estende da -20℃ a 200℃. Per requisiti di temperatura più elevati, per favorecontattaciper un design alternativo adeguato.
Offrite produzione OEM/ODM?
SÌ. In quanto fabbrica diretta, supportiamo materiali del corpo personalizzati, configurazione della sfera T/L, standard di filettatura, attuazione, tipo di maniglia e marchio del cliente. Invia il tuo disegno o specifica e citeremo di conseguenza.
Hai bisogno di un preventivo veloce per le valvole a sfera a T in acciaio inossidabile?
Inviaci la tua dimensione, standard di filettatura, tipo di porta T o L, pressione media e di esercizio: i nostri ingegneri risponderanno con una soluzione tecnica entro 24 ore.
