Valvole a sfera con flangia sottile in acciaio inossidabile
In qualità di produttore affidabile con tecnologia di produzione avanzata, Bolaisi è specializzato in valvole di controllo dei fluidi salvaspazio con un rigoroso controllo di qualità. Forniamo valvole a sfera con flangia sottile in acciaio inossidabile, caratterizzate da corpi forgiati sottili, elevata efficienza di flusso e tenuta affidabile. Offriamo dimensioni personalizzate e servizi all'ingrosso per soddisfare le esigenze dei sistemi di tubazioni industriali in spazi confinati.
Valvole a sfera con flangia sottile in acciaio inossidabilesono valvole rotative di controllo del fluido con corpo sottile forgiato e connessione flangiata, utilizzate per l'on-off rapido e la regolazione del flusso di base. Costruiti in acciaio inossidabile 304/316/316L con un corpo sottile forgiato in un unico pezzo, forniscono un flusso a passaggio totale, una tenuta bidirezionale affidabile e un facile funzionamento a 90°. Come una compattavalvola a sfera, sono la scelta preferita ovunque lo spazio di installazione, il peso e l'efficienza di commutazione siano fondamentali.
30-50% Corpo più sottile
20-40% Peso più leggero
≤0,01MPa Caduta di pressione
425 ℃ Temp. massima di servizio
Vantaggi principali del prodotto
01
Design sottile salvaspazio
Corpo sottile forgiato in un unico pezzo, più sottile del 30%–50% e più leggero del 20%–40% rispetto alle valvole a sfera flangiate convenzionali: ideale per spazi ristretti, skid e attrezzature leggere.
02
Elevata efficienza del flusso
Sfera a passaggio totale con percorso del flusso regolare; caduta di pressione ≤ 0,01 MPa alla portata nominale, portata significativamente più elevata rispetto alle valvole a globo.
03
Sigillatura bidirezionale affidabile
Guarnizione morbida in PTFE o guarnizione dura in metallo per servizio ad alta temperatura e alta pressione; tenuta bidirezionale compatibile con linee di flusso a doppia direzione.
04
Funzionamento facile e manutenzione ridotta
Rotazione di 90° per accensione e spegnimento rapidi con bassa coppia di azionamento; struttura semplice per una facile sostituzione dei componenti principali e un rischio minimo di incrostazioni.
05
Materiale e conformità di alta qualità
Corpo, sfera e stelo in acciaio inossidabile 304/316/316L con eccellente resistenza alla corrosione e completa tracciabilità del materiale.
06
Ampio intervallo di pressione e temperatura
PN16 – PN100 (Classe 150 – 600) con un intervallo di temperatura di esercizio da -20 ℃ fino a 425 ℃ a seconda della selezione della guarnizione e della sede.
Definizione del prodotto e principio di funzionamento
Le valvole a sfera con flangia sottile in acciaio inossidabile sono valvole rotative di controllo del fluido con un corpo sottile forgiato e connessione flangiata, utilizzate per l'on-off rapido e la regolazione del flusso di base.
0° Completamente aperto
Porta allineata con la direzione del flusso: capacità di flusso massima.
90° Completamente chiuso
Porta perpendicolare al flusso: isolamento completo.
0–90° Limitazione
Gli angoli intermedi forniscono una limitazione del flusso di base.
L'attuatore fa ruotare lo stelo e la sfera da 0° a 90°. Il materiale 304/316/316L garantisce un'ampia compatibilità con i supporti in tutte le applicazioni industriali.
Parametri tecnici fondamentali
Le valvole a sfera con flangia sottile in acciaio inossidabile sono adattabili a varie condizioni di temperatura, pressione e fluidi. Tutti i parametri sono stati sottoposti a test rigorosi per garantire stabilità e affidabilità del prodotto, rispondendo direttamente alle effettive esigenze di utilizzo dell'acquirente.
| Elemento parametro | Valore del parametro |
| Diametro nominale | DN15 ~ DN200 (NPS 1/2" ~ 8"); norma: DN25, DN50, DN80, DN100 |
| Classe di pressione | PN16, PN25, PN40, PN64, PN100; Classe 150, 300, 600 |
| Temperatura applicabile | PTFE: -20℃~120℃; FKM: -20℃~180℃; Guarnizione dura SS: -29℃~200℃; Stellite: -40℃~425 ℃ |
| Materiale principale | Corpo/sfera/stelo: 304/316/316L; Guarnizioni: PTFE / FKM (morbido); SS / Stellite (duro) |
| Supporti applicabili | Acqua, acqua di mare, fluidi alimentari, petrolio, olio idraulico, solventi chimici, acidi/alcali deboli, vapore, aria compressa |
| Attuazione | Manuale (leva/volantino), riduttore a vite senza fine, elettrico (Modbus opzionale) |
| Struttura corporea | Corpo forgiato sottile in un unico pezzo, più sottile del 30%–50%; noia completa |
Tipi principali e corrispondenza delle applicazioni
Manuale di tenuta morbida
PTFE/FKM · Funzionamento rapido a 90°
Linee idriche comunali, HVAC, alimenti e bevande dove sono necessarie operazioni di accensione/spegnimento manuali rapide e zero perdite.
Ingranaggio a vite senza fine con tenuta dura
Metallo/Stellite · Alta temperatura e pressione
Sistemi petrolchimici, a vapore per centrali elettriche e ad olio diatermico dove le alte temperature e la resistenza all'abrasione sono fondamentali.
Guarnizione morbida elettrica
Attuatore elettrico · Feedback opzionale
HVAC automatizzato, reti idriche e linee farmaceutiche che richiedono controllo remoto e zero perdite.
Per pipeline completamente automatizzate, consultare il nostrovalvole a sfera elettriche in acciaio inox. Per le connessioni filettate in collettori stretti, vedere il nsvalvole a sfera con filettatura interna in acciaio inox.
Guida alla selezione dei materiali
Corpo/Palla/Stelo
304 Servizio generale
Acqua, aria e olio; -20℃~100℃; conveniente per l’industria municipale e generale.
316 Resistente alla corrosione
Servizio cloruro, acqua di mare e acido debole; migliore resistenza alla vaiolatura.
316L Grado igienico
Forte corrosione e servizio igienico; Conforme FDA/3A per linee alimentari e farmaceutiche.
Sigilli
PTFE -20℃~120℃
Forte resistenza alla corrosione, zero perdite.
FKM (Vitone) -20℃~180℃
Eccellente resistenza chimica.
Sigillo rigido SS -29℃ ~ 200℃
Fluidi ad alta pressione e abrasivi.
Sigillo duro in stellite Fino a 425 ℃
Estrema resistenza all'usura.
Scenari applicativi tipici
Le valvole a sfera con flangia sottile in acciaio inossidabile, con il loro design sottile, la commutazione efficiente e la tenuta affidabile, sono ampiamente utilizzate nei sistemi di tubazioni di vari settori in cui lo spazio di installazione e l'efficienza di commutazione sono fondamentali.
Alimentare e farmaceutico
Guarnizione morbida 316L + PTFE, design sottile per linee di produzione dense.
Petrolchimico
Tenuta dura 316/316L, Classe 150–600, per solventi ad alta temperatura e greggio acido.
Municipale e edile
Guarnizione morbida 304 per sistemi di approvvigionamento idrico, HVAC e sistemi di approvvigionamento idrico secondario.
Industriale e marino
Sottile e leggero per sistemi idraulici, pneumatici e marini; forte resistenza alle vibrazioni.
Nuova energia e potere
Guarnizione rigida per linee di raffreddamento e vapore ad alta temperatura in impianti fotovoltaici, eolici e centrali elettriche.
Installazione e manutenzione
Punti di installazione
- Sigillo bidirezionale; seguire la freccia di flusso per comodità di manutenzione; riservare spazio operativo sufficiente.
- Pulire le flange; utilizzare guarnizioni adeguate; serrare i bulloni in modo incrociato in 2-3 fasi.
- Conduttura pulita; controllare la rotazione della pallina; testare l'attuatore elettrico prima dell'installazione.
- Pressurizzazione lenta, sfiato dell'aria, prova di pressione per 30 minuti prima della messa in servizio.
Punti di manutenzione
- Ispezione regolare: verificare perdite, serraggio dei bulloni e funzionamento; lubrificare lo stelo mensilmente.
- Sostituire le guarnizioni, le sedi o l'imballaggio in caso di perdite; rifinire o sostituire le superfici delle guarnizioni dure usurate.
- Pulire l'esterno, applicare olio antiruggine; migliorare la protezione in ambienti contenenti cloruro/sale.
- Non riparare sotto pressione; eliminare delicatamente gli inceppamenti; risolvere i problemi degli attuatori in modo sicuro.
- Stabilire registri di manutenzione per la gestione del ciclo di vita.
Perché scegliere le valvole Bolaisi
Sistema di qualità verificato
Certificato aGB/T19001-2016/ISO 9001:2015sistema internazionale di gestione della qualità.
Forgiatura e lavorazione interna
Controllo completo del processo dalla materia prima alla valvola finita nel nostro stabilimento di Wenzhou.
Testato a pressione al 100%.
Ogni valvola a sfera a flangia sottile viene testata sul guscio e sulla sede prima della consegna.
Supporto tecnico
Il nostro team tecnico ti aiuta a scegliere il materiale del corpo, il tipo di guarnizione, la classe di pressione e l'attuazione.
Gamma completa di prodotti
Forniamo anchevalvole a sfera flangiate in acciaio inox, valvole a sfera isolate con camiciaEvalvole a sfera in acciaio al carbonio.
OEM e ODM disponibili
Sono supportati dimensioni personalizzate, materiali, standard di flangia, attuazione e branding delle targhette.

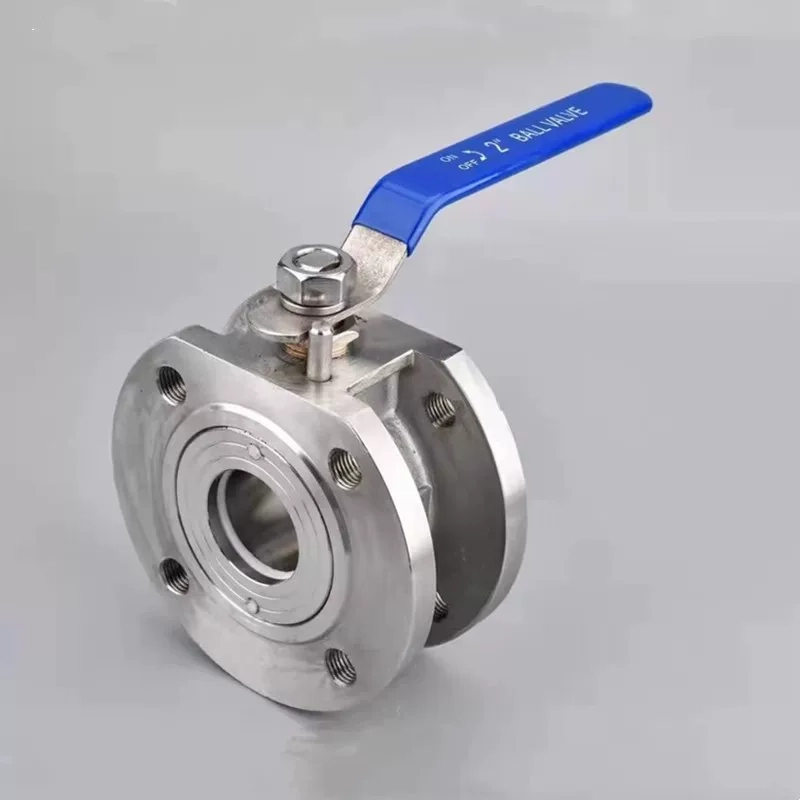

Immagine del prodotto
Domande frequenti
Cos'è una valvola a sfera con flangia sottile in acciaio inossidabile?
Si tratta di una valvola a sfera flangiata con un corpo sottile forgiato in un unico pezzo, più sottile del 30%–50% e più leggera del 20%–40% rispetto alle valvole a sfera flangiate convenzionali. Fornisce flusso a passaggio totale, tenuta bidirezionale e funzionamento on-off rapido a 90°, rendendolo ideale per spazi ristretti, configurazioni di tubazioni dense e apparecchiature leggere.
Quanto spazio e peso fa risparmiare il design sottile?
Rispetto alle valvole a sfera flangiate standard, il corpo forgiato sottile è del 30%–50% più sottile e del 20%–40% più leggero. Ciò riduce i requisiti di supporto, semplifica la disposizione delle tubazioni e riduce i costi totali di installazione, aspetto particolarmente utile in skid, sistemi marini e unità di processo modulari.
Quali classi di pressione e dimensioni sono disponibili?
Produciamo valvole a sfera con flangia sottile in acciaio inossidabile da DN15 a DN200 (NPS da 1/2" a 8"), con dimensioni standard DN25, DN50, DN80 e DN100. Le classi di pressione includono PN16, PN25, PN40, PN64, PN100 e Classe 150, 300, 600 per soddisfare i diversi valori nominali delle tubazioni.
Qual è la differenza tra tenuta morbida e tenuta dura?
La tenuta morbida utilizza sedi in PTFE o FKM per servizio da -20℃~180℃ senza perdite: ideale per linee di acqua, HVAC, alimenti e prodotti chimici generali. La tenuta dura utilizza sedi in acciaio inossidabile o stellite per servizio da -29 ℃ ~ 425 ℃ con alta pressione e mezzi abrasivi: ideale per applicazioni petrolchimiche, vapore, olio termico e centrali elettriche.
La valvola può essere automatizzata con un attuatore elettrico?
SÌ. Tutti i modelli accettano attuatori elettrici (on-off o modulanti, Modbus opzionale) e pneumatici tramite un supporto di montaggio standard ISO 5211. Sono inoltre disponibili opzioni con ingranaggio a vite senza fine e leva manuale o volantino. Vedi il nostrovalvole a sfera elettriche in acciaio inoxper riferimento.
Offrite produzione OEM/ODM?
SÌ. In qualità di fabbrica diretta, supportiamo materiali del corpo personalizzati (304/316/316L), tipo di tenuta (PTFE/FKM/SS/Stellite), flangia standard (GB/ANSI/DIN/JIS), attuazione e marchio del cliente. Invia il tuo disegno o specifica e citeremo di conseguenza. Per favorecontattaciper i dettagli.
Pronti per ordinare le valvole a sfera con flangia sottile in acciaio inossidabile?
Inviaci la tua dimensione, classe di pressione, standard di flangia, mezzo e temperatura: i nostri ingegneri risponderanno con una soluzione tecnica e un preventivo entro 24 ore.
