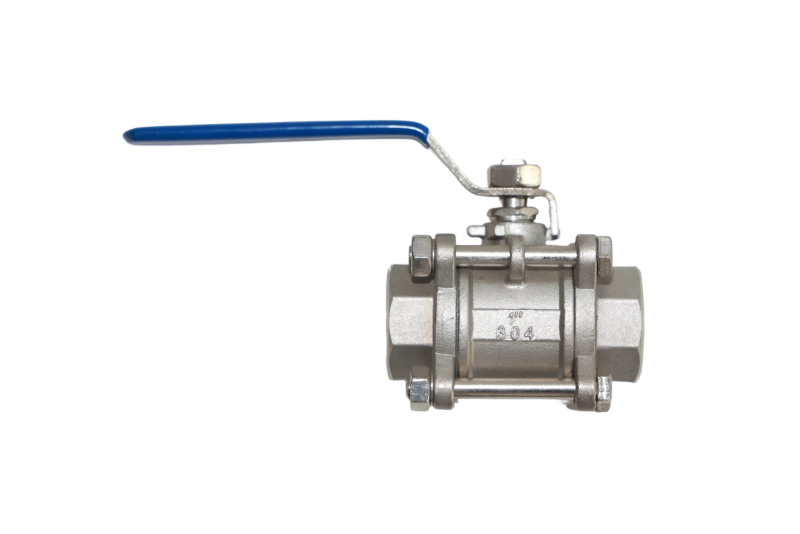

Valvole a sfera con filettatura interna in acciaio inossidabile

Scenari applicativi tipici

Con una valutazione di alta pressione di 1000 WOG, struttura in acciaio inossidabile resistente alla corrosione e comoda connessione filettata, le valvole a sfera con filettatura interna in acciaio inossidabile si adattano a sistemi di tubazioni ad alta pressione in vari settori senza installazione complicata e soddisfano con precisione vari requisiti di controllo dei fluidi. Le applicazioni tipiche sono le seguenti:

● Industria petrolchimica: utilizzato in condotte per petrolio greggio, petrolio raffinato, solventi chimici, gas corrosivi e altri mezzi. Adatto per condizioni di alta pressione di 1000 WOG. Il materiale 316/316L resiste efficacemente alla corrosione e garantisce un funzionamento stabile.

● Industria del gas municipale: utilizzato nelle condotte di trasporto e distribuzione del gas ad alta pressione per gas naturale e GPL. L'eccellente tenuta impedisce perdite di gas. La valutazione 1000 WOG si adatta perfettamente ai sistemi di gas ad alta pressione.

● Produzione industriale: applicata ai sistemi idraulici, ai sistemi di lubrificazione e ai sistemi di aria compressa. Funzionamento veloce e controllo regolare per apparecchiature industriali.

● Industria alimentare e farmaceutica: utilizzata per detergenti corrosivi, vapore ad alta temperatura e controllo di fluidi igienici. L'acciaio inossidabile 316L soddisfa gli standard igienici senza rischio di contaminazione.

● Industria HVAC ed energia: adatto per acqua calda ad alta temperatura, vapore e olio termoconduttore. Le versioni con sede in metallo garantiscono prestazioni stabili in condizioni di temperatura elevata di 1000 WOG.

Guida alla selezione dei materiali

La selezione del materiale determina direttamente la durata e l'applicabilità.

Acciaio inossidabile 304 (06Cr19Ni10): per acqua generica, olio, gas (acqua del rubinetto, olio idraulico, aria compressa, gas naturale). Temperatura: -20°C~180°C. Conveniente per la maggior parte delle applicazioni standard.

Acciaio inossidabile 316 (06Cr17Ni12Mo2): per fluidi leggermente corrosivi (acqua clorata, acidi/alcali deboli, petrolio greggio acido). Temperatura: -20°C~260°C. Migliore resistenza alla vaiolatura e alla corrosione interstiziale rispetto al 304.

Acciaio inossidabile 316L (022Cr17Ni12Mo2): per fluidi fortemente corrosivi (acidi forti, alcali, gas cloruro). Temperatura: -40°C~260°C. Il contenuto di carbonio ultrabasso evita la corrosione intergranulare, ideale per ambienti corrosivi severi.

Abbinamento posto:

oPTFE: tenuta eccellente, per temperature normali, servizio a bassa abrasione 1000 WOG.

oPPL: Per temperature medio-alte fino a 260°C, migliore resistenza al calore rispetto al PTFE.

oTenuta rigida in metallo: per temperature elevate fino a 450°C, elevata abrasione e condizioni di pressione fluttuante.

Definizione fondamentale

Le valvole a sfera con filettatura interna in acciaio inossidabile sono valvole di controllo del fluido ad alta precisione realizzate in acciaio inossidabile con estremità filettate femmina e pressione nominale di 1000 WOG.

1000 WOG è una classificazione industriale standard, il che significa che la valvola è adatta per acqua, olio e gas a 1000 psi (≈6,9 MPa).

Disponibile con corpo monopezzo o in 3 pezzi (il 3 pezzi è il più popolare per una facile manutenzione in linea). La valvola si apre e si chiude rapidamente ruotando di 90° la sfera. Le estremità filettate (NPT/BSPT/G) consentono una facile installazione senza saldature.

Realizzato in acciaio inossidabile 304/316/316L, è ampiamente utilizzato nei sistemi petrolchimici, industriali, del gas, alimentari, farmaceutici e HVAC.

Caratteristiche principali e parametri principali

Caratteristiche principali

● Valutazione ad alta pressione: piena conformità con 1000 WOG (6,9 MPa), sicura per acqua, petrolio e gas ad alta pressione.

● Installazione e manutenzione semplici: il design in 3 pezzi consente la manutenzione in linea; la connessione filettata non richiede saldature.

● Resistente alla corrosione: corpo, sfera e stelo in acciaio inossidabile 304/316/316L per una lunga durata.

● Tenuta affidabile: tenuta morbida ANSI Classe VI, tenuta metallica ANSI Classe IV, zero perdite.

● Funzionamento flessibile: disponibile attuazione manuale, elettrica o pneumatica.

● Ampio intervallo di temperature: -40°C ~ 450°C a seconda del materiale del sedile.

● Controllo preciso del flusso: bassa resistenza al flusso, accensione rapida e regolazione precisa.

Tabella dei parametri principali

Spiegazione dettagliata di 1000 WOG

● W (Acqua): adatto per acqua pulita, acqua circolante, acqua di rubinetto, acque reflue leggermente corrosive.

● O (Olio): adatto per olio minerale, olio idraulico, olio lubrificante, diesel, benzina, olio pesante.

● G (Gas): adatto per gas naturale, GPL, aria compressa, gas inerte, gas corrosivo generale.

● 1000: pressione di esercizio nominale 1000 psi (≈6,9 MPa).

Pressione di prova del guscio: 1500 psi (1,5 × nominale)

Pressione di prova della tenuta: 1.100 psi (1,1 × nominale)

Punti fondamentali per l'installazione e la manutenzione

Punti di installazione

1.Verificare la classe di pressione, le dimensioni, la filettatura, il materiale e la compatibilità del mezzo.

2.Pulire le filettature e la cavità della valvola prima dell'installazione.

3.Utilizzare nastro in PTFE o sigillante per filettature; serrare adeguatamente per evitare danni.

4.Eseguire un test di pressione per almeno 30 minuti prima della messa in servizio.

5. Spazio di riserva per il funzionamento e la manutenzione; installare una protezione per uso esterno.

Punti di manutenzione

1.Ispezione regolare per perdite, corrosione e prestazioni operative.

2.Pulire e proteggere le superfici esterne dalla corrosione.

3.Sostituire le sedi e le guarnizioni quando sono usurate o presentano perdite.

4.Per le valvole attuate: controllare regolarmente il motore, l'alimentazione dell'aria, i finecorsa e la lubrificazione.

5.NON riparare sotto pressione. Registrare la cronologia della manutenzione per la tracciabilità.

Vantaggio del prodotto

Le valvole a sfera con filettatura interna in acciaio inossidabile sono progettate per il controllo dei fluidi a pressione medio-alta. Dotati di classificazione 1000 WOG, acciaio inossidabile resistente alla corrosione, comoda installazione filettata e struttura in 3 pezzi di facile utilizzo, sono prodotti in conformità con gli standard API 608 e ASME.

Le valvole garantiscono una tenuta affidabile, un funzionamento flessibile e una lunga durata, ampiamente utilizzate nei settori petrolchimico, del gas, industriale, alimentare e HVAC. Semplificano la disposizione delle tubazioni, riducono i costi di installazione e manutenzione e rappresentano una soluzione affidabile per sistemi di fluidi ad alta pressione di piccolo diametro.
