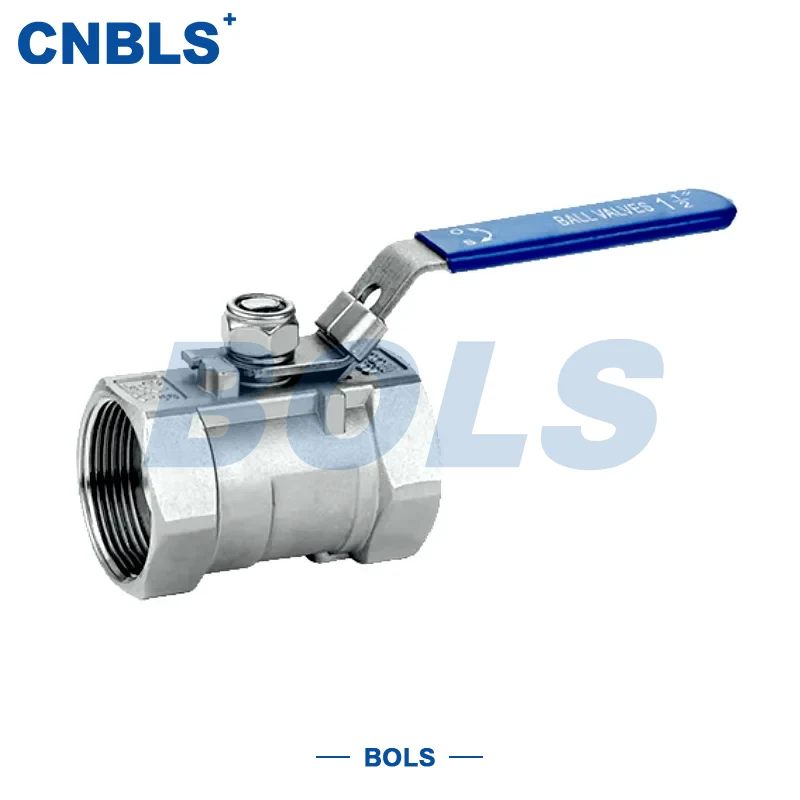

Valvole a sfera con filettatura interna in acciaio inossidabile 2 pezzi

Parametri tecnici fondamentali

Le valvole a sfera con filettatura interna in acciaio inossidabile 2PC sono progettate e prodotte in stretta conformità con gli standard nazionali, con parametri che coprono tutti gli scenari da bassa a media pressione. Possono soddisfare direttamente i requisiti dei sistemi di tubi filettati interni standard nazionali. Tutti i parametri sono stati sottoposti a test rigorosi per garantire stabilità e affidabilità, come dettagliato nella tabella seguente:

Vantaggi principali del prodotto

● Conforme e compatibile GB: soddisfa pienamente gli standard GB, si adatta direttamente alle tubazioni filettate nazionali, senza necessità di ulteriori adattamenti.

● Facile smontaggio e manutenzione: corpo imbullonato in 2 pezzi, semplice da revisionare senza attrezzi speciali.

● Tenuta affidabile e perdite ridotte: tenuta morbida ANSI Classe VI/tenuta rigida Classe IV; la doppia tenuta previene le perdite.

● Materiali di prima qualità per condizioni difficili: acciaio inossidabile duplex 304/316/316L/2205 per un'elevata resistenza alla corrosione e alla temperatura.

● Funzionamento flessibile ed elevata efficienza del flusso: accensione e spegnimento rapido a 90°, bassa resistenza al flusso; disponibili opzioni manuali/elettriche/pneumatiche.

Definizione del prodotto e principio di funzionamento

Le valvole a sfera con filettatura interna in acciaio inossidabile 2PC sono valvole di controllo del fluido standard GB con un corpo imbullonato in 2 pezzi, estremità filettate femmina e struttura a sfera rotante.

Principio di funzionamento: l'attuatore ruota lo stelo e la sfera di 0°–90°:

● 0°: completamente aperto, flusso massimo

● 90°: completamente chiuso, chiusura ermetica

● Angoli intermedi: strozzamento preciso

Ampiamente utilizzato nelle condotte GB di piccolo diametro e pressione medio-bassa nell'industria petrolchimica, municipale, alimentare, farmaceutica e di altro tipo.

Guida alla selezione dei materiali in acciaio inossidabile

● Il materiale del componente principale delle valvole a sfera con filettatura interna in acciaio inossidabile 2PC determina direttamente le condizioni operative applicabili e la durata di servizio. È necessaria una selezione accurata in base alla corrosività dei mezzi, alla temperatura, alla pressione e agli standard nazionali. I materiali specifici e gli scenari applicabili sono mostrati nella tabella seguente, aiutandoti a selezionare rapidamente il materiale giusto ed evitare errori di selezione:

Standard di progettazione e produzione

● Dimensioni: GB/T 12224, GB/T 12253, GB/T 7306

● Materiale: GB/T 24511, GB/T 12459, GB/T 2100

● Test: GB/T 13927, GB/T 4334, GB/T 26480

● Superficie: GB/T 1031, GB/T 15820

● Attuazione: GB/T 12222

Guida alla selezione rapida

Quando si selezionano le valvole, è essenziale rispettare rigorosamente i parametri standard nazionali per le tubazioni filettate internamente, le caratteristiche dei fluidi e le condizioni operative. Considerando le caratteristiche strutturali e prestazionali delle valvole a sfera con filettatura interna in acciaio inossidabile 2PC, durante la selezione è necessario seguire i seguenti punti chiave per garantire la perfetta compatibilità tra le valvole e le tubazioni e ridurre al minimo i rischi di utilizzo:

1.Confermare lo standard GB, DN, PN e il tipo di filettatura (G/BSPT/NPT).

2.Scegliere il materiale: 304 (generale) → 316 (corrosione lieve) → 304L/316L (basso tenore di carbonio/corrosione) → 2205 (alta pressione/corrosione grave).

3.Adatta pressione e temperatura: selezionare la sede (PTFE/PPL/metallo) di conseguenza.

4.Selezione: guarnizione morbida (igiene/infiammabile)；guarnizione dura (alta temperatura/particelle).

5.Funzionamento: manuale (semplice); elettrico/pneumatico (automazione/remoto).

Installazione e manutenzione

Installazione

1.Ispezionare modello, materiale, pressione e filettatura prima dell'installazione.

2.Pulire le filettature e la cavità della valvola; utilizzare nastro o sigillante in PTFE.

3.Segui la freccia del flusso; riservare spazio per il funzionamento e la manutenzione.

4.Rimontare uniformemente in senso trasversale; prova di pressione secondo GB/T 13927.

5.Installare compensatori per temperature estreme; copertura per uso esterno.

Manutenzione

1.Ispezione regolare per verificare perdite, ruggine e prestazioni operative.

2.Pulire l'esterno; applicare olio anticorrosivo sulle superfici non sigillanti.

3.Se si verificano perdite, sostituire sedi, guarnizioni e guarnizioni.

4.Mantenere gli attuatori elettrici/pneumatici, controllare i limiti e il feedback.

5. Valvole di ricambio: conservare asciutte, semiaperte e sigillate con tappi.

Risoluzione dei problemi

● Perdita: serrare nuovamente, sostituire guarnizioni/sedi/valvola.

● Funzionamento bloccato: pulire la cavità, sostituire le parti usurate.

● Tenuta scadente: sostituire le sedi, rifinire la sfera, serrare nuovamente i bulloni.

● Guasto dell'attuatore: controllare l'alimentazione, l'alimentazione dell'aria, il motore, il solenoide.

● Conservare registri completi di manutenzione.

Scenari applicativi tipici

● Petrolchimico: petrolio greggio, prodotti raffinati, solventi chimici, mezzi corrosivi.

● Approvvigionamento idrico comunale: acqua del rubinetto, acque reflue, linee di distribuzione di piccolo diametro.

● Alimentare e farmaceutico: tubazioni igieniche, 316L + PTFE, zero perdite.

● Energia e HVAC: ausiliari di centrali elettriche, sistemi di riscaldamento e raffreddamento.

● Macchinari e marina: sistemi idraulici, criogenici, attrezzature per acque profonde (2205).
