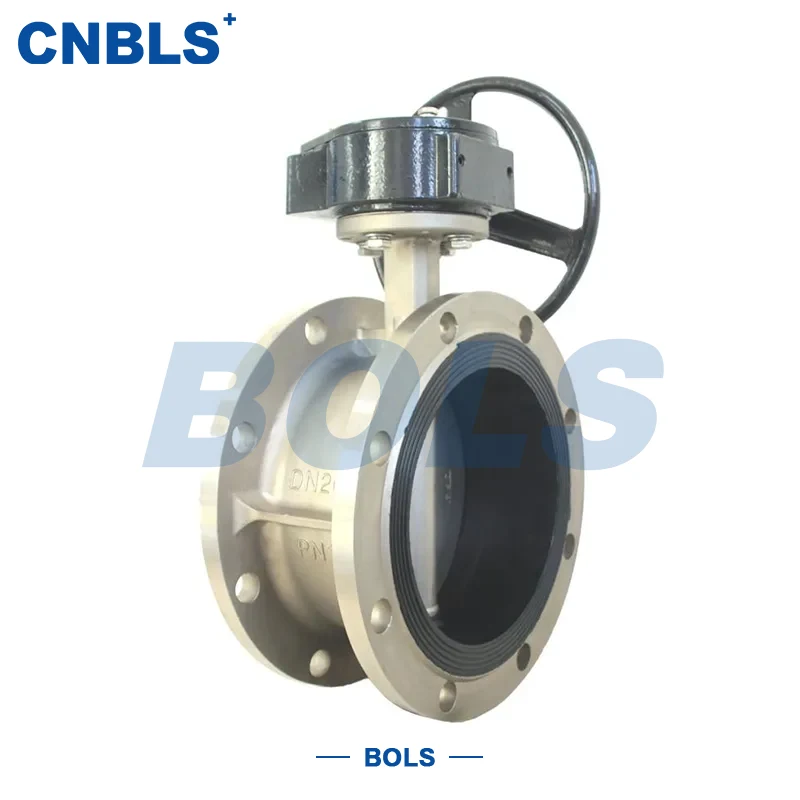

Valvole a farfalla di ventilazione ad alte prestazioni

Le valvole a farfalla di ventilazione ad alte prestazioni sono appositamente progettate per sistemi di ventilazione industriale e di rimozione della polvere che operano in condizioni di bassa pressione e di grande diametro. Il corpo della valvola e i principali componenti del cuscinetto di pressione sono realizzati con materiali in acciaio inossidabile come SS304, SS316, SS304L e SS316L, garantendo prestazioni stabili in ambienti con gas corrosivi, aria carica di polvere e gas di scarico ad alta temperatura.

Questa serie adotta una struttura della valvola a farfalla concentrica (linea centrale) con collegamenti flangiati e design di tenuta per servizio di ventilazione (tipo W). Si concentra sul soddisfare i requisiti di grande capacità di flusso, bassa resistenza e apertura e chiusura affidabili nelle tubazioni di ventilazione.

I due modelli condividono la stessa struttura della valvola e lo stesso concetto di tenuta, la differenza principale è il tipo di attuatore:

D641W: Valvola a farfalla di ventilazione pneumatica, azionata da un attuatore ad aria

D941W: Valvola a farfalla per ventilazione elettrica, azionata da un attuatore elettrico

La valvola a farfalla di ventilazione in acciaio inossidabile è ampiamente utilizzata nella metallurgia, nella produzione di energia, nella lavorazione chimica, nei materiali da costruzione, nell'estrazione mineraria e nei progetti di protezione ambientale.

Struttura e principio di funzionamento

Design della struttura concentrica

Le valvole a farfalla di ventilazione ad alte prestazioni adottano una struttura concentrica in cui il centro del disco coincide con il centro dello stelo. Durante il funzionamento, il disco ruota attorno all'asse dello stelo:

Struttura semplice con meno componenti

Percorso del flusso regolare e bassa resistenza al flusso d'aria

Bassa coppia di manovra, adatta per sistemi di ventilazione di grande diametro

Questa struttura offre buona stabilità ed efficienza in termini di costi per applicazioni di ventilazione a bassa pressione e ad alto flusso.

Connessione flangiata

Il corpo della valvola è dotato di flange integrali su entrambe le estremità, che consentono il fissaggio diretto alle flange delle tubazioni di ventilazione standard:

Posizionamento di installazione accurato

Distribuzione uniforme delle tensioni

Facile manutenzione e sostituzione

Gli standard comuni delle flange includono GB/T 9113 e ANSI B16.5.

Caratteristiche principali

Costruzione completamente in acciaio inossidabile

I componenti principali come il corpo, il disco e lo stelo sono realizzati in acciaio inossidabile, fornendo:

Eccellente resistenza alla corrosione e all'ossidazione

Idoneità per gas contenenti zolfo e cloro

Stabilità strutturale in condizioni di ventilazione ad alta temperatura

Design della tenuta per servizio di ventilazione (tipo W)

La valvola è dotata di una struttura di tenuta appositamente studiata per i servizi di ventilazione:

Sigillatura metallo-metallo opzionale o sigillatura composita (FKM + acciaio inossidabile)

Affidabilità di tenuta e resistenza all'usura bilanciate

Tasso di perdita conforme agli standard delle valvole a farfalla di ventilazione JB/T 8692

Design di grande diametro e bassa resistenza

Con diametri nominali che vanno dal DN100 al DN2000, la valvola mantiene:

Bassa perdita di pressione attraverso la valvola

Prestazioni di apertura e chiusura stabili

Idoneità per sistemi con grande portata d'aria e bassa pressione operativa

Attuazione facile da automatizzare

Sia le opzioni di attuazione pneumatiche che quelle elettriche supportano una facile integrazione nei sistemi di controllo automatizzati, rendendo le valvole a farfalla di ventilazione ad alte prestazioni adatte per applicazioni centralizzate e di controllo remoto.

Confronto degli attuatori

Parametri tecnici

Specifica del materiale

Applicazioni

Ventilazione dei fumi ad alta temperatura nella metallurgia

Sistemi di ventilazione e desolforazione delle caldaie nelle centrali elettriche

Sistemi di raccolta e aspirazione polveri nelle industrie chimiche e dei materiali da costruzione

Progetti di ventilazione e protezione ambientale in miniera

Impianti industriali e sistemi di trattamento aria di grandi edifici

In queste applicazioni, la valvola a farfalla di ventilazione in acciaio inossidabile viene utilizzata principalmente per l'intercettazione del flusso d'aria, la regolazione del flusso e il controllo della direzione del flusso del sistema.

Linee guida per la selezione

Selezionare il tipo di acciaio inossidabile adatto in base alla corrosività del gas

Abbinare i valori nominali di pressione e temperatura alle condizioni di progettazione del sistema

Prestare attenzione alla robustezza del corpo per applicazioni di grande diametro

Scegli l'attuazione pneumatica o elettrica in base ai requisiti di controllo del sito

Funzionamento e manutenzione

Rimuovere regolarmente la polvere dalle superfici di tenuta per prevenirne l'accumulo

Applicare un riscaldamento graduale durante l'avvio ad alta temperatura

Garantire una pressione di alimentazione dell'aria stabile per le valvole pneumatiche

Ispezionare periodicamente la lubrificazione dell'attuatore e i collegamenti elettrici

Riepilogo del prodotto

La valvola a farfalla di ventilazione D641W / D941W in acciaio inossidabile presenta una struttura concentrica, una struttura in acciaio inossidabile e un design di tenuta per servizio di ventilazione. Con opzioni flessibili di attuazione pneumatica o elettrica, questa valvola a farfalla di ventilazione in acciaio inossidabile fornisce prestazioni affidabili per i sistemi di ventilazione industriale che richiedono funzionamento stabile e compatibilità con l'automazione.
