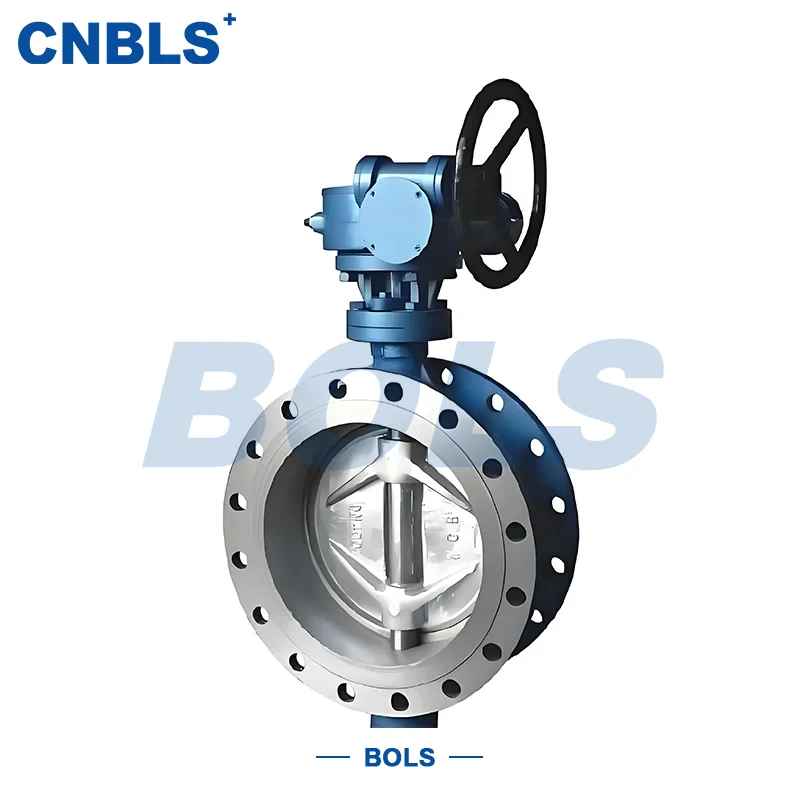

Valvole a farfalla a tenuta dura in metallo flangiate elettriche in acciaio inossidabile

Le valvole a farfalla a tenuta dura in metallo flangiato elettrico in acciaio inossidabile sono una valvola a farfalla industriale caratterizzata da una struttura a triplo offset, azionamento dell'attuatore elettrico e connessione a flangia. Il corpo della valvola e i componenti chiave del cuscinetto di pressione sono realizzati in acciaio inossidabile 304, 316, 304L, 316L o acciaio inossidabile duplex, con un design a tenuta dura metallo-metallo.

Azionata da attuatori elettrici che ricevono segnali di controllo, la valvola aziona lo stelo per ruotare il disco, consentendo il funzionamento on-off remoto o la regolazione continua dei fluidi nelle tubazioni. La struttura a triplo offset riduce efficacemente l'attrito sulla superficie di tenuta, mantenendo prestazioni di tenuta stabili anche in condizioni di alta temperatura, alta pressione e fluidi contenenti particelle.

Questa valvola a farfalla elettrica a tenuta rigida in metallo flangiata in acciaio inossidabile bilancia la resistenza alla corrosione, all'usura e la durabilità strutturale, rendendola ideale per i sistemi industriali che richiedono elevata automazione e operano in condizioni difficili.

Struttura e principio di funzionamento

1.Progettazione della struttura a triplo offset

La serie D943H adotta una classica struttura della valvola a farfalla a triplo offset:

Primo offset: l'asse dello stelo è sfalsato rispetto al centro del corpo valvola.

Secondo offset: l'asse dello stelo è sfalsato rispetto al centro della superficie di tenuta.

Terzo offset: la coppia di guarnizioni forma una struttura a cono inclinato.

Questo design consente al disco di sganciarsi dalla sede della valvola nella fase iniziale di apertura e chiusura, evitando graffi sulla superficie di tenuta, riducendo efficacemente l'usura e prolungando la durata.

2. Modalità di guida elettrica

La valvola è dotata di un attuatore elettrico, disponibile in due tipologie:

● Tipo On-Off (controllo a due posizioni)

● Tipo di regolazione (controllo proporzionale con segnale 4–20 mA)

L'attuatore converte i segnali elettrici in coppia meccanica, guidando il movimento coordinato dello stelo e del disco per ottenere azioni on-off o di regolazione stabili e ripetibili.

3. Caratteristiche principali

Struttura portante a pressione interamente in acciaio inossidabile

Il corpo della valvola, le flange e i principali componenti di pressione sono integralmente fusi o forgiati in acciaio inossidabile, offrendo:

● Eccellente resistenza alla corrosione

● Resistenza stabile alle alte temperature

● Compatibilità con mezzi acidi, alcalini, contenenti cloruri o contenenti zolfo

Design in metallo con tenuta rigida

La coppia di tenuta metallo-metallo può essere opzionalmente rivestita con stellite o lega a base di nichel, caratterizzata da:

● Nessun rammollimento o invecchiamento in condizioni di alta temperatura

● Adattabilità ad aperture/chiusure frequenti e a mezzi contenenti particelle

● Conformità ai requisiti di classificazione delle perdite API 609 Classe V

Collegamento a flangia

Adotta un collegamento a flangia standard, conforme agli standard nazionali o americani, facilitando una facile installazione e manutenzione ed è adatto per sistemi di tubazioni di diametro medio-grande.

Compatibilità con i sistemi di automazione

Queste valvole a farfalla a tenuta dura in metallo flangiate elettriche in acciaio inossidabile possono essere integrate direttamente in DCS, PLC e altri sistemi di controllo, supportano il controllo remoto e il feedback di stato ed sono adatte per il funzionamento continuo e scenari di controllo centralizzato.

Parametri tecnici

Specifica del materiale

Corpo valvola

Disco della valvola

Stelo e sede della valvola

● Attacco manubrio: A182 F304 / F316 / F51

● Sede della valvola: acciaio inossidabile, stellite o lega a base di nichel

Applicazioni

Queste valvole a farfalla a tenuta dura in metallo flangiato elettrico in acciaio inossidabile sono ampiamente utilizzate nei seguenti campi:

● Impianti petrolchimici

● Impianti elettrici e di riscaldamento

● Condotte di gas di combustione metallurgiche e ad alta temperatura

● Impianti chimici per il carbone e gas di sintesi

● Reti di riscaldamento comunale e di condotte di vapore industriale

I mezzi tipici includono vapore ad alta temperatura, vapore surriscaldato, gas di scarico carichi di polvere, prodotti petroliferi, mezzi chimici corrosivi e acqua ad alta temperatura.

Linee guida per la selezione

Selezione dei materiali

Scegli l'acciaio inossidabile 304, 316 o duplex in base alla corrosività e alla temperatura medie. Per condizioni contenenti particelle, optare per dischi con saldatura sovrapposta in lega dura.

Abbinamento di pressione e coppia

Per applicazioni di grande diametro o ad alta pressione, dotare la valvola di un attuatore elettrico a coppia elevata per garantire apertura e chiusura affidabili.

Conferma della modalità di controllo

Selezionare la tipologia on-off per semplici operazioni di apertura/chiusura; scegliere il tipo di regolazione in base alle esigenze di regolazione della portata o della pressione.

Uniformità standard della flangia

Assicurarsi che la flangia della valvola corrisponda perfettamente alla flangia della tubazione in termini di classe di pressione e tipo di superficie di tenuta.

Breve funzionamento e manutenzione

● Ispezionare il corpo della valvola, le flange, l'attuatore e il cablaggio del segnale prima della messa in servizio.

● Per applicazioni ad alta temperatura, riscaldare lentamente per evitare shock termici.

● Controllare regolarmente le prestazioni di tenuta e lo stato operativo dell'attuatore.

● In caso di perdite o inceppamenti, eseguire la manutenzione solo dopo aver depressurizzato il sistema.

Riepilogo tecnico

Combinando una struttura a triplo offset, un design di supporto della pressione interamente in acciaio inossidabile e una tecnologia di tenuta rigida in metallo, questo prodotto offre un funzionamento stabile in condizioni di alta temperatura, alta pressione e fluidi complessi. Le valvole a farfalla a tenuta dura in metallo flangiate elettriche in acciaio inossidabile sono adatte per sistemi di tubazioni industriali con requisiti rigorosi di affidabilità, automazione e durata.
