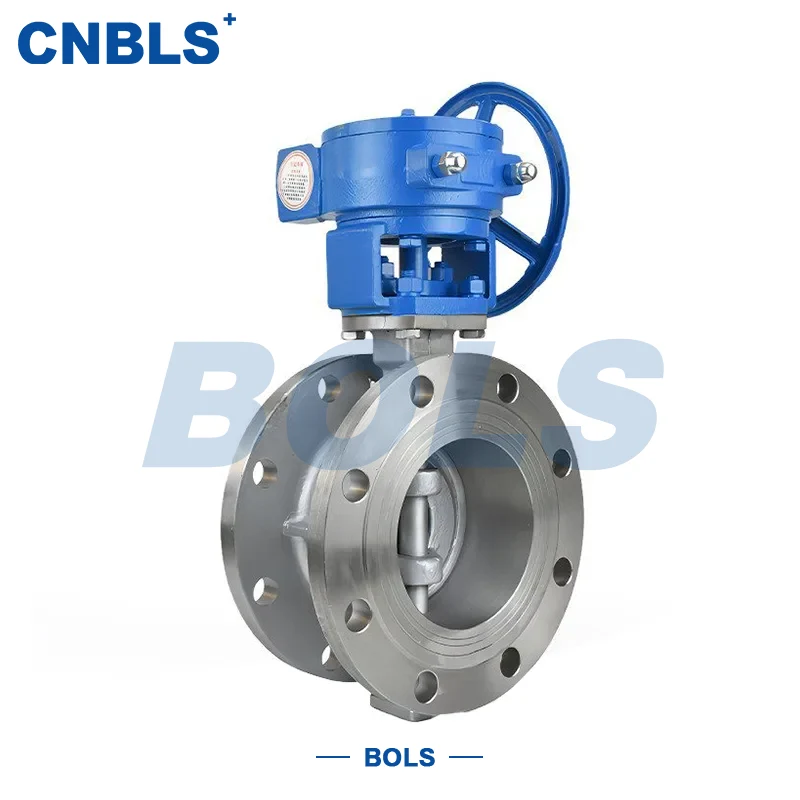

Valvole a farfalla a tenuta dura in metallo tipo wafer con maniglia in acciaio inossidabile

La valvola a farfalla a tenuta rigida in metallo di tipo wafer con maniglia in acciaio inossidabile D73H è una valvola a farfalla industriale costruita principalmente in acciaio inossidabile e caratterizzata da un design a doppio offset. Integra una maniglia ad azionamento diretto, una connessione di tipo wafer e una struttura metallica a tenuta rigida, che lo rende adatto per applicazioni a pressione medio-bassa, ad alta temperatura e leggermente corrosive.

Ruotando manualmente la maniglia, lo stelo della valvola e il disco ruotano in modo sincrono per ottenere una chiusura affidabile e una regolazione del flusso di base. Il design del corpo di tipo wafer si traduce in un profilo più compatto, riducendo lo spazio di installazione pur mantenendo la resistenza strutturale.

In settori quali quello petrolchimico, dei sistemi energetici, della metallurgia, del trattamento delle acque e della lavorazione alimentare, le valvole a farfalla a tenuta dura in metallo di tipo wafer con maniglia in acciaio inossidabile sono comunemente utilizzate nei sistemi di tubazioni che richiedono una combinazione di resistenza alla corrosione, resistenza alla temperatura e facilità di installazione. È particolarmente adatto per applicazioni con spazio limitato e frequenze operative moderate.

Caratteristiche strutturali e principio di funzionamento

1. Struttura a tenuta rigida in metallo a doppio offset

La valvola adotta un design a doppio offset, consentendo al disco di sganciarsi rapidamente dalla sede durante l'apertura e la chiusura, riducendo significativamente l'attrito e l'usura. La tenuta metallo-metallo mantiene prestazioni stabili anche in condizioni di alta temperatura, alta pressione o in mezzi contenenti tracce di particelle, evitando i problemi di invecchiamento e guasti associati alle tenute morbide in ambienti ad alta temperatura.

2. Azionamento diretto della maniglia

L'impugnatura è collegata rigidamente allo stelo, fornendo una struttura semplice con un percorso di trasmissione breve e una perdita di energia minima. Per le valvole di piccole e medie dimensioni, ciò consente un'apertura/chiusura rapida e un posizionamento affidabile, soddisfacendo le esigenze pratiche del funzionamento manuale sul campo.

3.Connessione di tipo wafer

Il corpo della valvola è fissato tra due flange del tubo mediante bulloni passanti, eliminando la necessità di flange indipendenti. Questo design riduce il peso del sistema e i costi di installazione, facilitando al tempo stesso un facile smontaggio e manutenzione. È particolarmente utile nei rack per tubi o nelle aree delle apparecchiature con spazi limitati.

Parametri tecnici

• Diametro nominale: DN 50 – DN 600 (NPS 2" – 24")

• Valutazione della pressione: PN 10 / 16 / 25, Classe 150 / 300

• Connessione: tipo wafer (GB/T 9113 / ANSI B16.5)

• Funzionamento: azionamento diretto della maniglia

• Intervallo di temperatura: -46℃ ～ 550℃

• Tipo di tenuta: tenuta metallica dura (Classe V)

• Struttura: Doppio offset

• Standard: GB/T 12238, API 609, ANSI B16.34

Configurazione del materiale

Il corpo, il disco, lo stelo e la sede possono essere selezionati tra diversi gradi di acciaio inossidabile per adattarsi a fluidi specifici e condizioni operative.

• Carrozzeria: CF8 / CF8M / CF3 / CF3M

• Disco: acciaio inossidabile massiccio o acciaio inossidabile con rivestimento in stellite

• Attacco manubrio: A182 F304 / F316 / F304L / F316L

• Sede: superficie di tenuta in acciaio inossidabile o metallo stellite

Questa configurazione garantisce che le valvole a farfalla a tenuta dura in metallo di tipo wafer con impugnatura in acciaio inossidabile mantengano una lunga durata in vapore ad alta temperatura, liquidi corrosivi e mezzi leggermente abrasivi.

Applicazioni

La valvola è adatta per le seguenti applicazioni tipiche:

• Condotte per petrolio e vapore ad alta temperatura in impianti petrolchimici

• Sistemi di caldaie e tubazioni ausiliarie nell'industria energetica

• Sistemi di gas di combustione e acqua di raffreddamento ad alta temperatura nella metallurgia

• Condotte per il trattamento delle acque industriali e municipali

• Lavorazione di alimenti e bevande dove è richiesta la pulizia dei materiali

In questi scenari, le valvole a farfalla a tenuta dura in metallo di tipo wafer con impugnatura in acciaio inossidabile offrono resistenza strutturale, affidabilità di tenuta, facilità di manutenzione e convenienza complessiva del sistema.

Consigli per la selezione e l'uso

Quando si seleziona una valvola, le considerazioni chiave includono la corrosività del mezzo, la temperatura di esercizio e la pressione nominale della tubazione per garantire la corretta corrispondenza del materiale e della struttura della tenuta. Per applicazioni di grande diametro o ad alta pressione, verificare che la coppia della maniglia soddisfi i requisiti operativi sul campo. Durante l'installazione, garantire l'allineamento della flangia e il serraggio uniforme dei bulloni per sfruttare appieno i vantaggi di tenuta del design di tipo wafer.

Manutenzione e affidabilità operativa

L'ispezione regolare del serraggio dei bulloni, della guarnizione dello stelo e dell'usura della superficie di tenuta prolungherà efficacemente la durata di servizio della valvola. La struttura metallica a tenuta dura consente la lappatura e la sostituzione dei componenti in loco, riducendo i costi operativi a lungo termine e migliorando l'affidabilità in condizioni operative continue.
