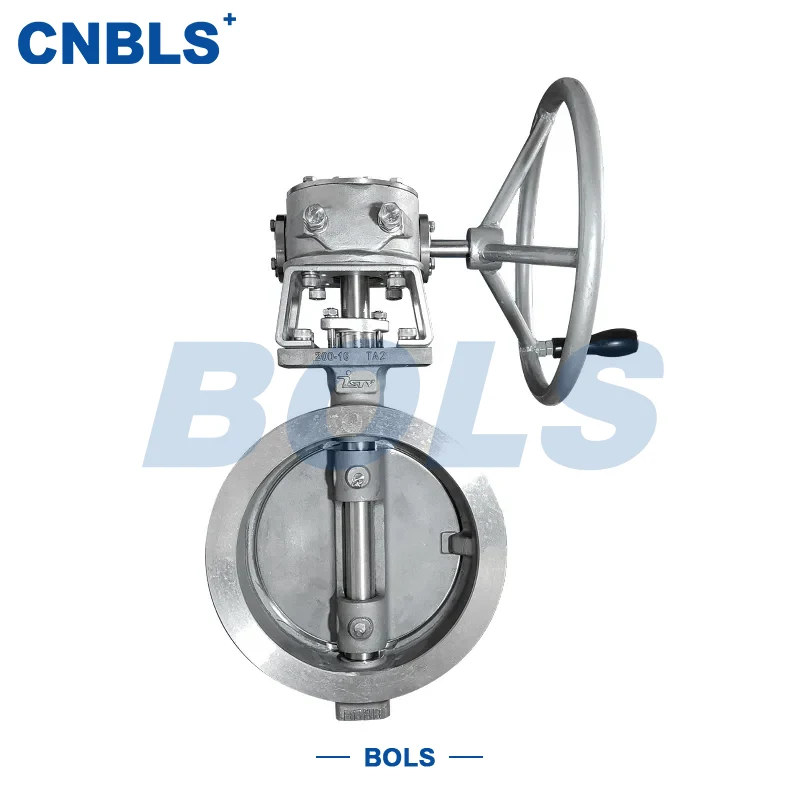

Valvole a farfalla manuali a tenuta dura in metallo con flangia in acciaio inossidabile

Le valvole a farfalla manuali a tenuta dura in metallo con flangia in acciaio inossidabile sono valvole on-off e di controllo adatte a condizioni industriali difficili. Costruito principalmente in acciaio inossidabile per i componenti portanti la pressione e a contatto con i fluidi, presenta un design a triplo offset e una struttura metallica a tenuta rigida. La valvola viene azionata manualmente per ruotare il disco, garantendo una chiusura e una strozzatura affidabili del fluido della tubazione. La sua struttura collaudata e la distribuzione ottimizzata della forza garantiscono prestazioni stabili in ambienti ad alta temperatura, alta pressione e corrosivi. Nei mercati internazionali, questo prodotto è comunemente indicato come valvola a farfalla manuale a tenuta dura in metallo con flangia in acciaio inossidabile ed è ampiamente utilizzato nei sistemi petrolchimici, energetici e metallurgici.

Caratteristiche strutturali e principio di funzionamento

Le valvole a farfalla manuali a tenuta dura in metallo con flangia in acciaio inossidabile adottano un classico design a triplo offset, che consente al disco di disimpegnarsi gradualmente dalla sede durante l'apertura e la chiusura, riducendo significativamente l'attrito e l'usura. La tenuta metallica dura è realizzata in acciaio inossidabile o materiali in lega e la superficie di tenuta può essere rinforzata con saldatura sovrapposta in stellite o lega a base di nichel per mantenere eccellenti prestazioni di tenuta anche in condizioni di alta temperatura e alta pressione. La faccia terminale della flangia è lavorata secondo gli standard GB o ANSI, garantendo un buon allineamento durante l'installazione e facilitando la manutenzione in loco. Questo tipo di valvole a farfalla manuali a tenuta dura in metallo con flangia in acciaio inossidabile viene azionata tramite un volantino o una leva, offrendo una struttura semplice e un'elevata affidabilità.

Caratteristiche principali del prodotto

• La struttura interamente in acciaio inossidabile offre un'eccellente resistenza alla corrosione e all'ossidazione

• Design con tenuta rigida in metallo, adatto per fluidi ad alta temperatura, alta pressione e abrasivi

• La struttura a triplo offset riduce la coppia operativa e prolunga la durata

• Il collegamento a flangia garantisce un'installazione stabile e la compatibilità con vari sistemi di tubazioni

• Il funzionamento manuale consente una manutenzione semplice e un funzionamento controllato

Applicazioni tipiche

Le valvole a farfalla manuali a tenuta dura in metallo con flangia in acciaio inossidabile sono ampiamente utilizzate in condotte medie ad alta temperatura in impianti petrolchimici, sistemi a vapore nell'industria energetica, condotte di gas di scarico e polveri nella metallurgia e sistemi con mezzi corrosivi nel trattamento delle acque e nelle industrie della produzione della carta. In questi ambienti esigenti, le valvole a farfalla manuali a tenuta dura in metallo con flangia in acciaio inossidabile mantengono un funzionamento stabile nonostante i frequenti sbalzi di temperatura e le condizioni complesse dei fluidi.

Principali parametri tecnici

• Diametro nominale: DN50–DN600 (NPS 2"–24")

• Pressione nominale: PN10/16/25/40, Classe 150/300/600

• Connessione: Flangia (GB/T 9113 / ANSI B16.5 RF)

• Funzionamento: Manuale (volantino/leva)

• Intervallo di temperatura: -46℃ ～ 550℃

• Classe di perdita: Classe V (API 609)

• Struttura: guarnizione rigida in metallo a triplo offset

Configurazione del materiale

Il corpo della valvola e il disco possono essere realizzati in acciaio inossidabile duplex 304, 316, 304L, 316L o 2205 per soddisfare diversi requisiti di resistenza alla corrosione. Lo stelo della valvola è generalmente realizzato in acciaio inossidabile forgiato o acciaio duplex per un equilibrio tra resistenza e tenacità. La sede e la superficie di tenuta vengono selezionate in base alle condizioni operative e possono essere in acciaio inossidabile, stellite o lega a base di nichel per garantire una tenuta metallica affidabile.

Consigli per la selezione e l'uso

Quando si seleziona una valvola, è necessario considerare attentamente fattori quali le proprietà del fluido, la pressione di progetto e la temperatura e lo standard della flangia deve corrispondere al sistema di tubazioni esistente. Per applicazioni di grande diametro o ad alta pressione, è necessario valutare la coppia di azionamento manuale e potrebbe essere necessario un meccanismo di riduzione della coppia. Una corretta installazione e una manutenzione regolare prolungheranno efficacemente la durata delle valvole a farfalla manuali a tenuta dura in metallo con flangia in acciaio inossidabile.

Manutenzione e gestione operativa

Si consiglia di redigere registri completi di funzionamento e manutenzione e di ispezionare regolarmente le connessioni flangiate, i premistoppa e le superfici di tenuta. In ambienti ad alta temperatura o corrosivi, dovrebbero essere implementate misure di lubrificazione e anticorrosione migliorate per garantire un funzionamento stabile a lungo termine e fornire una protezione affidabile per la sicurezza del sistema.
