Valvola di ritegno flangiata

Bolaisi Valve offre una gamma completa di valvole di ritegno, tra cui valvole a battente, a sollevamento, verticali, wafer, a farfalla, silenziose e a disco, adatte per fluidi come acqua, vapore e olio. Questi prodotti sono progettati per condizioni operative di bassa, media e alta pressione e alta temperatura. Supportano la personalizzazione dell'esportazione, sono sottoposti a test di pressione completi in fabbrica, garantiscono zero perdite ed elevata stabilità e sono ampiamente utilizzati in progetti di ingegneria globali.

Definizione del prodotto

Le valvole di ritegno flangiate sono valvole protettive automatiche per tubazioni che funzionano in base ai differenziali di pressione del fluido. Il flusso in avanti spinge il disco della valvola in apertura, consentendo un passaggio regolare; al contrario, se si verifica un riflusso, un'inversione di pressione o una depressione (dovuta all'arresto del sistema), il disco si chiude istantaneamente e automaticamente, bloccando completamente il flusso inverso.

Funzionando in modo completamente automatico, senza intervento manuale, consumo di energia esterno o parti esterne in movimento, queste valvole sono componenti di sicurezza essenziali per prevenire il riflusso e il colpo d'ariete, proteggere le pompe ed evitare danni alle apparecchiature causati dal flusso inverso. Sono ampiamente utilizzate negli scarichi delle pompe, nelle linee delle caldaie, nelle linee di ritorno, nelle diramazioni, nelle reti comunali e nelle tubazioni dei processi chimici, fungendo da tipo di valvola critica per la sicurezza delle tubazioni industriali.

Classificazione del prodotto e specifiche chiave

Serie di prodotti tradizionali

1. Valvola di ritegno a battente (H44): foro ampio, ampio passaggio del flusso, bassa resistenza al flusso; adatto per condotte principali che trasportano acqua, petrolio o liquami.

2. Valvola di ritegno di sollevamento (H41): elevata precisione di tenuta, zero perdite; adatto per tubazioni di processo di chimica fine e ad alta pressione.

3. Valvola di ritegno verticale (H42): progettata per tubazioni verticali; prevenzione sensibile del riflusso.

4. Valvola di ritegno wafer (H74): Valvola di ritegno wafer a disegno lungo H74: tubazioni di grande diametro, condizioni di alta pressione, vapore ad alta temperatura, petrolio e gas e mezzi industriali con impurità minori.

Valvola di ritegno wafer a disegno sottile H74: applicazioni con spazio di installazione limitato o layout di tubazioni compatto (apparecchiature interne, tubi stretti, alimentazione/drenaggio dell'acqua a molti piani).

5. Valvola di ritegno a farfalla (H76/H77): sottile e leggera, a basso costo, installazione rapida; adatto per sistemi antincendio e di adduzione/drenaggio dell'acqua.

6. Valvola di ritegno silenziosa (HC41): tubazioni industriali su piccola scala per acqua pulita o liquidi leggermente corrosivi.

7. Valvola di ritegno a disco (H46): condotte di processo di grande diametro per approvvigionamento/drenaggio idrico municipale, reti fognarie, sistemi di circolazione dell'acqua di mare, impianti chimici, centrali elettriche e metallurgia.

8. Valvola di ritegno silenziosa (HC42): chiusura senza urti, previene i colpi d'ariete; progettato per grattacieli e sale pompe.

Specifiche tecniche

Differenze e caratteristiche delle varie valvole di ritegno

1. Composizione strutturale generale

La struttura complessiva della valvola di ritegno è semplice e stabile e comprende cinque componenti principali: corpo valvola, sede valvola, disco, gruppo perno/molla e coppia di tenuta.

Nessun ingranaggio, volantino o attuatore; la struttura ha un tasso di guasto estremamente basso ed è praticamente esente da manutenzione.

2. Caratteristiche strutturali di varie valvole di ritegno

H41 Valvola di ritegno sollevamento

Struttura: Attacco flangiato; il disco si solleva verticalmente; dispone di un manicotto di guida integrato.

Valvola di ritegno verticale H42

Struttura: Configurazione ad angolo retto (ingresso/uscita 90°); progettato specificatamente per l'installazione verticale.

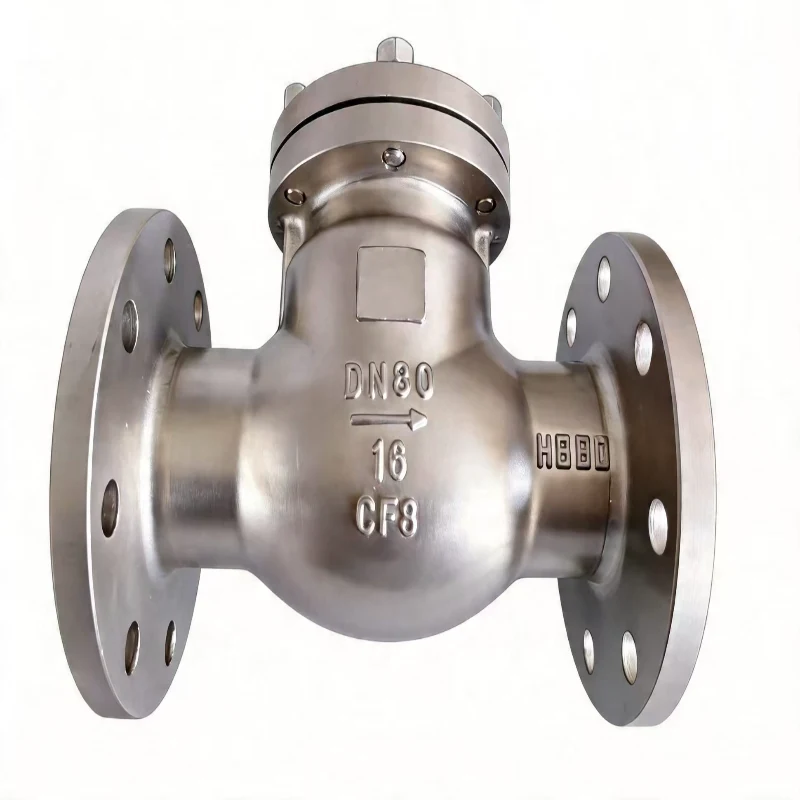

Valvola di ritegno a battente flangiata H44

Struttura: Attacco flangiato; il disco monopezzo su un braccio oscillante si apre e si chiude tramite un movimento oscillante.

Valvola di ritegno a farfalla H46 (duplice scopo: flangiata/wafer)

Struttura: Montaggio wafer o flangiato; presenta due metà del disco a farfalla che si aprono e si chiudono in modo sincrono tramite una molla di torsione.

Valvola di ritegno wafer H74 (disponibile nelle serie sottile/corta e lunga)

Struttura: design a disco singolo ultrasottile con molla; fissato mediante bloccaggio tra due flange.

Valvola di ritegno a farfalla H76

Struttura: montaggio in stile wafer; meccanismo oscillante a braccio singolo (essenzialmente una versione wafer dell'H44).

Valvola di ritegno a farfalla H77 (tipo ultrasottile/corto)

Struttura: design compatto a doppio disco in stile wafer; profilo più sottile dell'H46.

Valvola di ritegno silenziosa HC41

Struttura: Di tipo verticale flangiato; disco conico con robusta molla precaricata per una rapida chiusura.

Valvola di ritegno silenziosa HC42

Struttura: configurazione ad angolo retto con meccanismo di sollevamento a molla; un modello silenzioso progettato per tubazioni verticali.

Aree di applicazione

1. Approvvigionamento idrico e drenaggio municipali

Reti di approvvigionamento idrico urbano, sale pompe di approvvigionamento idrico secondario, condotte per il trattamento delle acque reflue e punti di scarico delle stazioni di pompaggio; previene danni da riflusso alle pompe durante l'arresto.

2. Sistemi di protezione antincendio

Linee principali degli sprinkler antincendio, tubazioni delle pompe di mantenimento della pressione e unità della sala pompe; impedisce il riflusso dell'acqua ad alta pressione e garantisce pressione e sicurezza di rete stabili.

3. Industrie termiche ed energetiche

Condotte del vapore in centrali termoelettriche, sistemi di circolazione dell'acqua calda e tubazioni di scarico delle caldaie; impedisce al riflusso di vapore o acqua ad alta temperatura di danneggiare le apparecchiature.

4. Industria petrolchimica

Condotte per il trasporto di petrolio, tubazioni per processi di fluidi chimici e sistemi di trasporto di acidi/alcali; protegge i recipienti di reazione, i corpi delle pompe e le apparecchiature della strumentazione.

5. Grattacieli e progetti di costruzione

Colonne montanti per l'approvvigionamento idrico a molti piani e tubazioni della pompa booster; previene il colpo d'ariete, riduce il rumore, stabilizza la pressione e previene il riflusso.

6. Tutela dell'ambiente, nuove energie e sistemi del gas

Apparecchiature per il trattamento dei gas di scarico, condotte per il trasporto di gas naturale e sistemi di circolazione dei fluidi; garantisce un flusso stabile e unidirezionale all'interno della tubazione.

Guida alla scelta precisa della valvola di ritegno

Passaggio 1: considerare il mezzo (elimina metà delle opzioni del modello)

1. Acqua pulita/acqua pura (senza impurità): adatti a tutti i modelli; per un funzionamento silenzioso → HC41; per risparmiare spazio → H74/H77

2. Liquami/acqua con sedimenti o impurità: vietati HC41/HC42/H74; dare priorità a H44, H46, H76

3. Vapore ad alta temperatura (>120°C): vietati tutti i modelli a molla con guarnizioni in gomma morbida (serie HC, H74); selezionare H41 o H44 con tenute rigide metallo-metallo

4. Sostanze chimiche corrosive: aggiornare il corpo della valvola all'acciaio inossidabile 304/316; dare priorità alle strutture H41 o H46

Passaggio 2: considerare lo spazio di installazione

1. Spazio estremamente limitato: dai la priorità ai tipi di wafer: H74 > H77 > H46

2. Locali pompe/tubazioni flangiate standard (nessun vincolo di spazio): modelli flangiati HC41, H44, H46

3. Disposizione delle tubazioni verticali fisse ad angolo retto di 90°: selezionare H42 o HC42

Fase 3: Requisiti fondamentali: è necessario eliminare il colpo d'ariete o il rumore?

1. È richiesto un funzionamento silenzioso e la prevenzione del colpo d'ariete (fornitura idrica residenziale/locali pompe sotto gli appartamenti): preferibile HC41; H74 per spazi ristretti; Modello HH46 a chiusura rallentata per pompe di grandi dimensioni e ad alta potenza

2. Leggero colpo d'ariete accettabile; focus su portata e durata: H44, H46, H76

3. Tubazioni di processo ad alta pressione (il rumore non è un problema): valvola di ritegno di sollevamento a tenuta stagna H41

Passaggio 4: vincoli sull'orientamento dell'installazione

1. Adatto per installazione orizzontale o verticale: HC41, H41, H46, H74, H77

2. Solo installazione verticale: H42, HC42

3. Installazione verticale verso il basso vietata: tutte le valvole a battente H44/H46/H76 (chiusura assistita per gravità)

Principali punti di vendita delle valvole di ritegno Bolais

1. Design completamente automatico e esente da manutenzione

Nessun meccanismo di funzionamento o parti facilmente usurabili; prevenzione automatica del riflusso; non richiede manutenzione ordinaria per tutta la sua durata di vita, riducendo significativamente i costi di gestione e manutenzione ingegneristica.

2. Rigorosi test di fabbrica

Ogni valvola di ritegno flangiata viene sottoposta a test di pressione del guscio e test di tenuta a pressione inversa per eliminare problemi di riflusso, microperdite e perdita di pressione.

3. Copertura completa di materiale e specifiche

Disponibile in acciaio al carbonio, acciaio inossidabile e 316L a bassissimo tenore di carbonio; perfettamente adattato a qualsiasi condizione operativa, senza sottospecifiche o sprechi.

4. Sigillatura stabile e forte resistenza al colpo d'ariete

Il contrappeso del disco e la tensione della molla ottimizzati garantiscono una chiusura rapida ma delicata, eliminando colpi d'ariete, rumori di impatto e vibrazioni.

5. Conforme agli standard di esportazione globali

Sono disponibili set completi di documentazione di esportazione, rapporti di ispezione delle merci e rapporti di analisi spettrale dei materiali.

6. Rifornimento diretto della fabbrica con ampio stock

Ampio inventario di modelli standard; supporta ordini urgenti, ordini di esportazione di contenitori completi e personalizzazione non standard.

Domande frequenti

Q1: Le valvole di ritegno flangiate possono regolare la portata?

R: No, non possono regolare il flusso. L'unica funzione di una valvola di ritegno è consentire il flusso unidirezionale e prevenire il riflusso; è una valvola di protezione di sicurezza e non possiede capacità di strozzamento o di regolazione della pressione.

Q2: Esistono requisiti specifici per la direzione di installazione?

R: Sì. Sul corpo valvola è presente una freccia di direzione del flusso; l'installazione deve essere allineata con la direzione del flusso del fluido. Le tubazioni verticali richiedono valvole di ritegno specifiche per installazione verticale.

Q3: Le valvole di ritegno sono soggette a guasti? Richiedono una manutenzione frequente?

R: Le valvole di ritegno presentano una struttura minimalista senza componenti di trasmissione complessi, con conseguenti tassi di guasto estremamente bassi e un funzionamento praticamente esente da manutenzione; sono tra i tipi di valvole più stabili per tubazioni industriali.

Q4: Le valvole di ritegno possono essere utilizzate per acque reflue o mezzi contenenti limo/sedimenti?

R: Sì. Le valvole di ritegno a battente sono la scelta preferita; offrono un ampio percorso del flusso che resiste all'ostruzione, rendendoli adatti a fluidi contenenti tracce di impurità.

Q5: Quale tipo di valvola di ritegno viene utilizzata per le applicazioni con vapore ad alta temperatura?

R: Per il vapore ad alta temperatura, consigliamo valvole di ritegno a battente o a sollevamento in acciaio al carbonio a tenuta dura WCB; offrono resistenza alle alte temperature, resistenza all'erosione e stabilità dimensionale.

Q6: Supportate la personalizzazione per l'esportazione e fornite la documentazione necessaria?
