Valvole a saracinesca a coltello tipo wafer elettrico in acciaio inossidabile

Punti di selezione e installazione

La selezione accurata e l'installazione standard influiscono direttamente sulla durata, sulla stabilità e sui costi di manutenzione.

Selezione dei materiali

1. Mezzi fortemente corrosivi (acidi, alcali, liquami): acciaio inossidabile 316 per una resistenza alla corrosione superiore.

2. Mezzi generici contenenti particelle o debolmente corrosivi: acciaio inossidabile 304 per praticità ed economia.

Abbinamento dell'attuatore

Per fluidi sporchi o ad alta viscosità, utilizzare attuatori elettrici a coppia elevata con protezione della coppia per evitare inceppamenti del cancello e danni ai componenti.

Norma di installazione

Utilizzare l'installazione di tipo wafer. Assicurarsi che la valvola sia allineata coassialmente con le flange della tubazione. Stringere i bulloni in modo simmetrico e uniforme per evitare la deformazione del corpo.

Preparazione della pipeline

Pulire le impurità, le scorie di saldatura e i detriti prima dell'installazione per evitare il blocco del cancello. Si consigliano filtri a monte e a valle per una migliore protezione.

Cablaggio elettrico

Seguire rigorosamente lo schema elettrico. Per le aree pericolose, utilizzare attuatori antideflagranti con un'adeguata messa a terra.

Parametri tecnici

Attributi fondamentali

Materiali dei componenti

Le valvole a saracinesca a coltello tipo wafer elettrico in acciaio inossidabile sono costruite interamente in acciaio inossidabile, con ogni componente realizzato con materiali rigorosamente selezionati. Questi materiali bilanciano la resistenza alla corrosione, la resistenza all'usura e le prestazioni di tenuta, rendendoli adatti a condizioni operative complesse contenenti impurità e forte corrosione, garantendo un funzionamento stabile della valvola a lungo termine. I materiali specifici sono i seguenti:

Standard di progettazione e produzione

Le valvole a saracinesca a coltello di tipo wafer elettrico in acciaio inossidabile sono progettate, prodotte e testate in conformità con rigorosi standard nazionali e di settore. Ogni processo soddisfa le specifiche, garantendo qualità del prodotto, prestazioni stabili e idoneità a condizioni di lavoro complesse in vari settori. Gli standard specifici sono i seguenti:

● Design generale: JB/T 8528, CJ/T 282

● Dimensioni del wafer: GB/T 12221

● Attuatore elettrico: GB/T 28270

● Valori nominali pressione-temperatura: GB/T 12224

● Test e ispezione: GB/T 13927, JB/T 9092

● Materiale: ASTM A182

Interpretazione del modello (PZ973H)

● P: Scarico fanghi / struttura a coltello

● Z: Valvola a saracinesca

● 9: Attuazione elettrica

● 7: Connessione wafer

● 3: Vite e giogo esterni (OS&Y)

● H: rivestimento in lega dura sulle superfici di tenuta

Definizione del prodotto

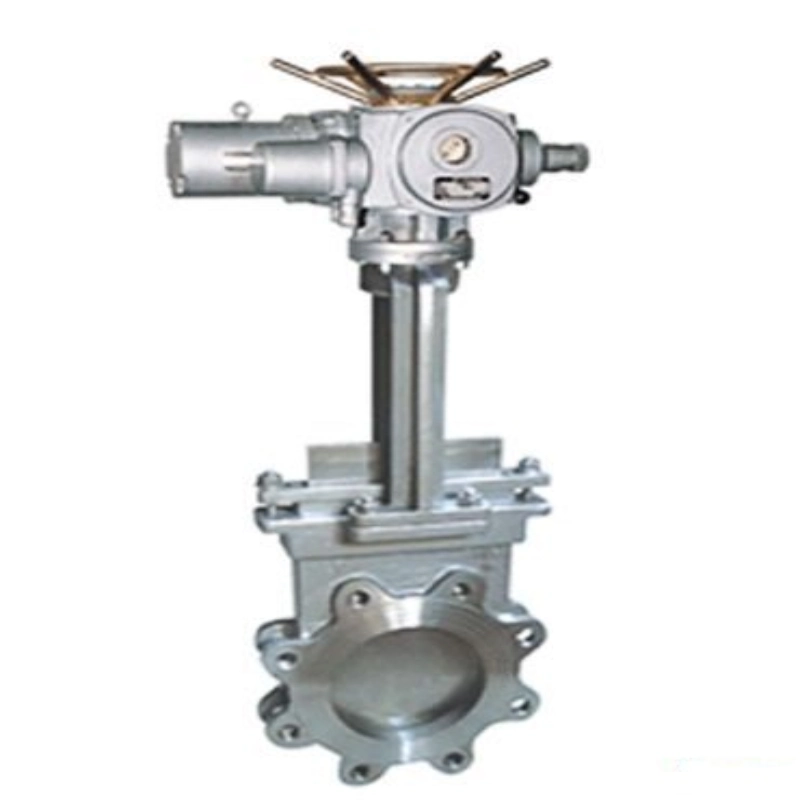

Le valvole a saracinesca a coltello di tipo wafer elettrico in acciaio inossidabile (PZ973H) sono valvole di intercettazione di tipo wafer dotate di un attuatore elettrico. Sono dotate di una saracinesca a coltello affilata che taglia solidi, fibre e particelle durante la chiusura, prevenendo efficacemente il blocco della tubazione.

Con struttura compatta, percorso del flusso a passaggio totale e struttura interamente in acciaio inossidabile, offre un'eccellente resistenza alla corrosione ed è appositamente progettato per fluidi ad alta viscosità, carichi di particelle e corrosivi.

It is widely used in wastewater treatment, mining, pulp and paper, chemical slurry systems, etc.Remote automatic control improves automation efficiency, reduces labor cost and ensures stable pipeline operation.
