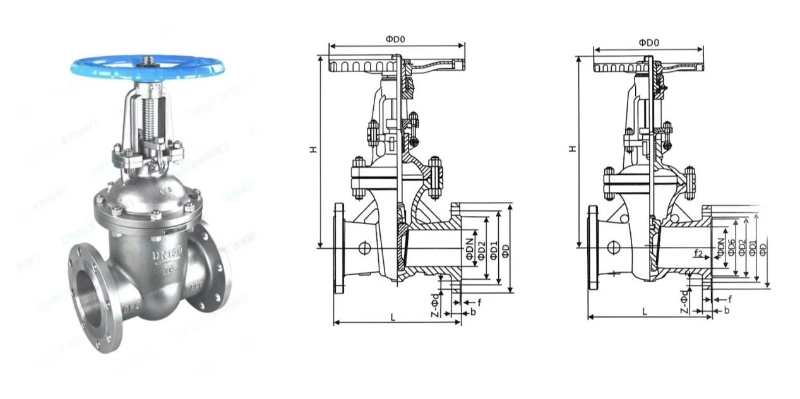

Saracinesca flangiata

I test con mezzi quali acqua, olio e vapore confermano una resistenza al flusso estremamente bassa e prestazioni di tenuta senza perdite con porte rigide; le valvole a saracinesca flangiate supportano vari metodi di azionamento, tra cui azionamenti manuali, a vite senza fine, pneumatici ed elettrici. In qualità di fornitore di valvole professionale, Bolaisi aderisce rigorosamente agli standard di controllo qualità durante i processi di fusione, lavorazione e prova di pressione, soddisfacendo i requisiti di chiusura completa in tubazioni di grande diametro in settori quali approvvigionamento idrico comunale, teleriscaldamento, prodotti petrolchimici, produzione di energia, metallurgia e distribuzione del gas.

Introduzione dettagliata

Bolaisi è specializzata nella ricerca e sviluppo e nella produzione di valvole di intercettazione di fluidi industriali, con una base di produzione di valvole in acciaio inossidabile situata a Wenzhou, Zhejiang. In qualità di fornitore affidabile di sistemi di tubazioni per fluidi, l'azienda ha istituito un sistema di controllo qualità completo e a circuito chiuso. Ciò comprende tutto, dal rilevamento dei difetti sulle materie prime di acciaio, alla fusione e al trattamento termico del corpo valvola, alla rettifica di precisione delle porte e all'assemblaggio delle guarnizioni fino ai test a doppia fase (idrostatici e pneumatici) del prodotto finito. Prima di lasciare la fabbrica, ogni valvola a saracinesca viene sottoposta a test simulati per verificarne le prestazioni ad alta/bassa temperatura e la durata della pressione. Con anni di profonda esperienza nella produzione di valvole a saracinesca, il marchio si concentra su prodotti caratterizzati da bassa resistenza al flusso, zero perdite e lunga durata; tutti i dati relativi ai valori di pressione, alle capacità di tenuta e alle prestazioni alle alte temperature derivano da test reali a lungo termine sulle tubazioni, garantendo specifiche oneste e accurate. Disegno del prodotto

Specifiche del prodotto

1. Marca/Modello: Bolaisi Z41H/W-10P/16P/25P/40P/64P

2. Materiale del corpo: acciaio fuso WCB/acciaio inossidabile 304 o 316 (resistente alle alte temperature e alla corrosione)

3. Diametro nominale: DN15–DN1200

4. Tipo di tenuta: tenuta morbida in PTFE o tenuta dura metallo-metallo

5. Pressione nominale: PN10/PN16/PN25/PN40/PN64

6. Direzione del flusso: flusso bidirezionale; il cancello a cuneo fornisce una tenuta bidirezionale

7. Tipo di connessione: flangia standard GB o flangia standard ANSI

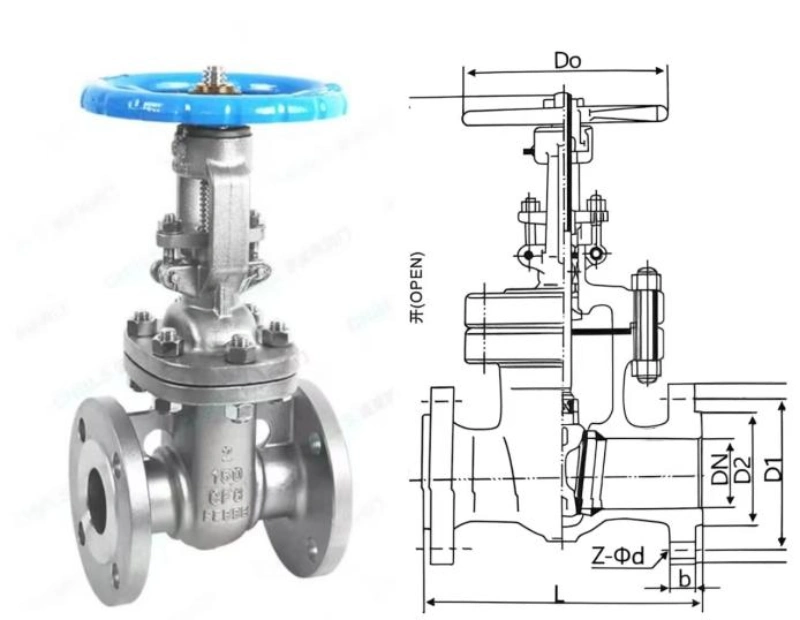

8. Struttura della valvola: valvola a saracinesca diritta a doppio disco del tipo a cuneo

9. Mezzi applicabili: acqua pulita, olio, gas naturale, vapore ad alta temperatura, fluidi leggermente corrosivi

10. Temperatura operativa: tenuta morbida≤150°C; sigillo duro in metallo≤425°C

11. Metodo di attuazione: funzionamento manuale standard; disponibili come optional ingranaggi a vite senza fine, attuatori pneumatici o elettrici

12. Principio di apertura/chiusura: lo stelo solleva il cancello per l'apertura completa; abbassa la saracinesca per la chiusura completa della tubazione; nessuna perdita di strozzamento

Scenari applicativi

Settore industriale: petrolio, lavorazione chimica, produzione di energia, metallurgia e trasporto di gas naturale; utilizzato per il controllo del flusso (on/off) di vapore, olio, acidi/alcali, gas combustibile, ecc.

Municipale e civile: approvvigionamento idrico urbano, trattamento delle acque reflue e sistemi HVAC; utilizzato per interrompere il flusso di acqua o vapore.

Condizioni operative speciali: tubazioni ad alta temperatura/alta pressione, mezzi contenenti particolati, mezzi altamente corrosivi, tubazioni di trasmissione a lunga distanza, ecc.

Guida alla selezione Diametro nominale

Dimensioni standard: DN15–DN600; dimensioni personalizzate disponibili per DN700–DN1200.

Pressione nominale

Più comuni: PN10, PN16, PN25, PN40; Applicazioni ad alta pressione: PN64. Non utilizzare valvole a bassa pressione per applicazioni ad alta pressione.

Norma della flangia

Vapore generale, trattamento acqua, progetti standard→ RF (viso sollevato)

Alta pressione, prevenzione dello scoppio della guarnizione→ FM (volto femminile/maschile)

Mezzi chimici tossici o pericolosi→ TG (faccia maschio-femmina)

Alta temperatura/pressione, vapore surriscaldato, olio diatermico→ RJ (faccia del giunto dell'anello)

Materiale del corpo valvola

WCB (codice C) ad esempio Z41H-25C

Intervallo di temperatura: -29°C a 425°C

Fluidi: vapore saturo, olio diatermico, acqua circolante, diesel, olio lubrificante, oli non corrosivi

CF8 Acciaio inossidabile 304 (codice P), ad esempio Z41W-16P

Temperatura: -20°C a 425°C

Fluidi: acque reflue debolmente acide, fluidi per uso alimentare, acqua di rubinetto, fluidi chimici leggermente corrosivi

Acciaio inossidabile CF3M 316L (codice RL) ad es. Z41W-16RL

Temperatura: -20°C a 425°C

Mezzi: mezzi contenenti cloruro, acqua di mare, materie prime chimiche acide/alcaline deboli; resistenza alla corrosione superiore rispetto al 304

Tipo di tenuta

Z41H (tenuta dura metallo-metallo Cr13)

Superficie di tenuta: rivestimento in acciaio inossidabile Cr13; resistenza alla temperatura≤425°C

Adatto per: vapore, oli e mezzi puliti privi di particelle di grandi dimensioni

Miglior rapporto costo-prestazioni; scelta preferita per progetti di ingegneria termica standard. Z41Y (rivestimento duro in lega di stellite)

Resistenza all'usura superiore, resistenza alle alte temperature e resistenza all'erosione; resiste a temperature fino a 550°C.

Applicazioni consigliate: vapore surriscaldato, olio diatermico, fluidi contenenti polvere o particelle di carbonio e tubazioni che richiedono aperture/chiusure frequenti.

La Z41Y è la scelta preferita per mezzi in polvere e granulari, poiché la superficie di tenuta è altamente resistente all'usura.

Z41W (Superficie di tenuta integrale lavorata direttamente dal corpo valvola)

Il materiale stesso del corpo valvola funge da superficie di tenuta (comunemente utilizzata per le valvole in acciaio inossidabile 304/316).

Adatto solo per fluidi puliti, corrosivi e privi di particelle dure; non consigliato per fluidi contenenti limo o polvere, poiché questi possono facilmente graffiare la superficie di tenuta.

Metodi di attuazione

DN40–DN200: Volantino manuale (configurazione standard).

DN250 e superiori: trasmissione ad ingranaggi conici consigliata per ridurre la coppia operativa e facilitare l'apertura/chiusura.

Per il controllo automatizzato remoto: possono essere installati attuatori elettrici o pneumatici.

Servizio prevendita | Consulenza professionale e selezione senza rischi

Servizio di selezione professionale gratuito: abbiniamo accuratamente i modelli di valvole in base al fluido della tubazione, alla temperatura, alla pressione, alle condizioni operative, agli standard della flangia e agli scenari applicativi del cliente, eliminando i rischi di progetto causati dalla selezione errata di modello, materiale o struttura di tenuta.

Preventivi precisi e pianificazione della soluzione: calcoliamo i costi individualmente in base ai parametri, alle quantità e ai requisiti di personalizzazione del cliente, fornendo preventivi dettagliati e soluzioni ottimali—offrendo prezzi trasparenti e ragionevoli senza ricarichi arbitrari o scorciatoie sui materiali.

Fornitura di dati tecnici e documenti di qualificazione: forniamo accesso prevendita gratuito a disegni di prodotto, specifiche dimensionali, dettagli sui materiali, valori di pressione/temperatura, qualifiche di fabbrica e capacità dell'officina, facilitando l'avvio del progetto, le richieste di approvazione e la registrazione delle offerte.

Ispezione gratuita dei campioni, visite in fabbrica e ispezioni video: supportiamo revisioni dei campioni, tour video online delle linee di produzione e filmati di officina in tempo reale, consentendo ai clienti di ispezionare l'intero processo di produzione, test di pressione e controllo qualità in loco.

Servizio in vendita | Monitoraggio end-to-end, qualità rigorosa e controllo della pianificazione

Verifica dei dettagli dell'ordine: doppio controllo del modello, del materiale, della pressione nominale, degli standard, del tipo di connessione, dei requisiti di imballaggio e delle date di spedizione per eliminare errori, omissioni o discrepanze nei parametri.

Monitoraggio e aggiornamenti della produzione: aggiornamenti di foto e video in tempo reale durante tutto il processo—coprendo la pianificazione, la lavorazione meccanica, l'assemblaggio della valvola, la regolazione della tenuta e il test di pressione finale—mantenere i clienti sempre informati sullo stato di avanzamento della produzione.

Controllo di qualità completo e test di pressione individuali: ogni valvola viene sottoposta a test idrostatici del guscio 1,5x e test di tenuta dell'aria a bassa pressione prima di lasciare la fabbrica; vengono immagazzinate solo unità impeccabili e senza perdite, garantendo il rigoroso rispetto degli standard di accettazione.

Imballaggi standardizzati per l'esportazione: utilizzo di trattamenti antiruggine, imballaggi resistenti agli urti e pallet in legno massiccio o casse di legno per esportazione per prevenire ruggine, danni o deformazioni durante il trasporto marittimo e la logistica.

Pacchetto completo di documentazione: fornitura simultanea di contratti, fatture, distinte di imballaggio, rapporti di ispezione di qualità, rapporti di test di pressione, certificati di materiali e documenti di sdoganamento. Tutti i dati vengono sottoposti a verifica incrociata per verificarne la coerenza, facilitando la riconciliazione dei clienti, la contabilità, lo sdoganamento, gli sgravi fiscali e l'accettazione del progetto.

Consegna puntuale: la pianificazione della produzione stabilita garantisce una consegna stabile sia per ordini di grandi volumi che per ordini personalizzati; gli orari sono rigorosamente mantenuti senza ritardi arbitrari.

Servizio post-vendita | Risposta rapida, garanzia senza preoccupazioni

Copertura della garanzia a lungo termine: le valvole originali prodotte in fabbrica sono dotate di una garanzia formale; riparazione, sostituzione e supporto tecnico gratuiti vengono forniti entro il periodo di garanzia per problemi non causati da errori umani o uso improprio operativo.

Risposta rapida 24 ore su 24: consulenza, risposta e risoluzione immediate per domande di installazione, malfunzionamenti operativi o problemi di compatibilità delle applicazioni—nessun ritardo o scaricabarile.

Guida all'installazione e supporto tecnico: consulenza gratuita sui metodi di installazione, precauzioni d'uso e procedure di manutenzione per garantire il corretto funzionamento (ad esempio, divieto rigoroso di strozzamento per valvole a saracinesca, spiegazioni sull'idoneità alle alte temperature per valvole a tenuta stagna, ecc.).

Gestione corretta dei problemi post-vendita: verifica, sostituzione o rettifica immediata in caso di danni di spedizione, difetti del prodotto o problemi di compatibilità, garantendo la regolare accettazione dei progetti dei clienti e degli ordini di esportazione. Supporto post-vendita completo per il commercio di esportazione: assistiamo i clienti esteri con richieste di sdoganamento, presentazione di documenti e coordinamento del porto di destinazione per garantire il regolare adempimento degli ordini internazionali.

Perché scegliere le valvole a saracinesca standard GB Bolaisi?

Stai cercando una valvola a saracinesca di intercettazione standard GB che sia caratterizzata da un diametro ampio, bassa resistenza al flusso, resistenza alle alte temperature e compatibilità con l'automazione? Scegli la saracinesca Bolaisi serie Z41. Costruite utilizzando processi di fusione di acciaio inossidabile maturi e convalidate attraverso test approfonditi sulle tubazioni in varie condizioni operative, queste valvole sono sottoposte a un rigoroso controllo di qualità in ogni fase. In qualità di fornitore professionale di valvole industriali, offriamo una soluzione completa con una gamma completa di specifiche e valori di pressione—coprendo dimensioni di tubi da DN15 a DN1200—rendendo l'arresto della tubazione principale più sicuro e senza problemi di manutenzione. Scegliendo le valvole a saracinesca Bolaisi standard GB, ottieni quattro vantaggi fondamentali: resistenza al flusso estremamente bassa, perdite zero bidirezionali, resistenza alle alte temperature e facile integrazione dell'automazione.

FAQ (domande frequenti)

Q1: Le valvole a saracinesca possono essere utilizzate per regolare il flusso o funzionare in una posizione parzialmente aperta per periodi prolungati?

R: Le valvole a saracinesca sono progettate per il servizio di chiusura completamente aperta/completamente chiusa; è sconsigliato l'utilizzo per lo strozzamento (apertura parziale). L'apertura parziale prolungata espone la superficie di tenuta della saracinesca all'erosione dei fluidi ad alta velocità, con conseguente rapida usura della guarnizione e perdite interne. Per la regolazione del flusso si consigliano valvole a globo o valvole di controllo.

Q2: Che tipo di guarnizione dovrebbe essere selezionata per le alte temperature (400°C) condotte del vapore?

R: Per temperature del vapore superiori a 150°C, è necessario utilizzare valvole a saracinesca a tenuta dura metallo-metallo. Per acqua, gas o olio a temperatura ambiente, le guarnizioni morbide in PTFE sono adatte e più economiche.

D3: I corpi valvola in acciaio fuso WCB possono essere utilizzati per acqua di mare o fluidi con un elevato contenuto di ioni cloruro?

R: L'acciaio al carbonio WCB è adatto solo per acqua pulita, vapore e olio. Per ambienti corrosivi con elevati livelli di ioni cloruro—come acqua di mare o processi di decapaggio—sono richiesti corpi valvola in acciaio inossidabile (304 o 316).

Q4: Se si verifica una leggera perdita sullo stelo della valvola, è necessario rimuovere la valvola dalla tubazione per la riparazione?

R: Non è necessario rimuovere il corpo della valvola. La riparazione può essere completata semplicemente allentando il premistoppa superiore e sostituendo la guarnizione flessibile interna; il processo è semplice e riduce al minimo i tempi di inattività.

Q5: È possibile adattare un attuatore elettrico a una valvola a saracinesca manuale?

R: Sì. Poiché i corpi valvola sono dotati di steli estesi standardizzati, è possibile ottenere un aggiornamento dell'automazione semplicemente abbinando alla valvola un attuatore elettrico o pneumatico con la coppia appropriata—non è necessario sostituire il corpo valvola stesso.

Q6: Le flange PN16 e PN25 possono essere accoppiate insieme?

R: Non è consigliabile mescolarli. Le flange con valori di pressione diversi differiscono per spessore, specifiche dei bulloni e standard di resistenza alla pressione; mescolarli comporta rischi per la sicurezza come perdite ad alta pressione o deformazione della flangia. La scelta deve essere in linea con la pressione di progetto della tubazione.

D7: Come si può risolvere la difficoltà di azionamento di valvole a saracinesca di grande diametro (DN600 e superiori)?

R: Le valvole a saracinesca di grande diametro sono dotate di serie di un meccanismo a vite senza fine per ridurre la coppia richiesta per il funzionamento manuale; per i progetti di automazione, sono montati attuatori elettrici o pneumatici per consentire l'apertura e la chiusura a distanza con un solo tocco.

Q8: Con quale frequenza è necessario effettuare la manutenzione delle valvole a saracinesca? Le parti soggette ad usura necessitano di sostituzione periodica?
