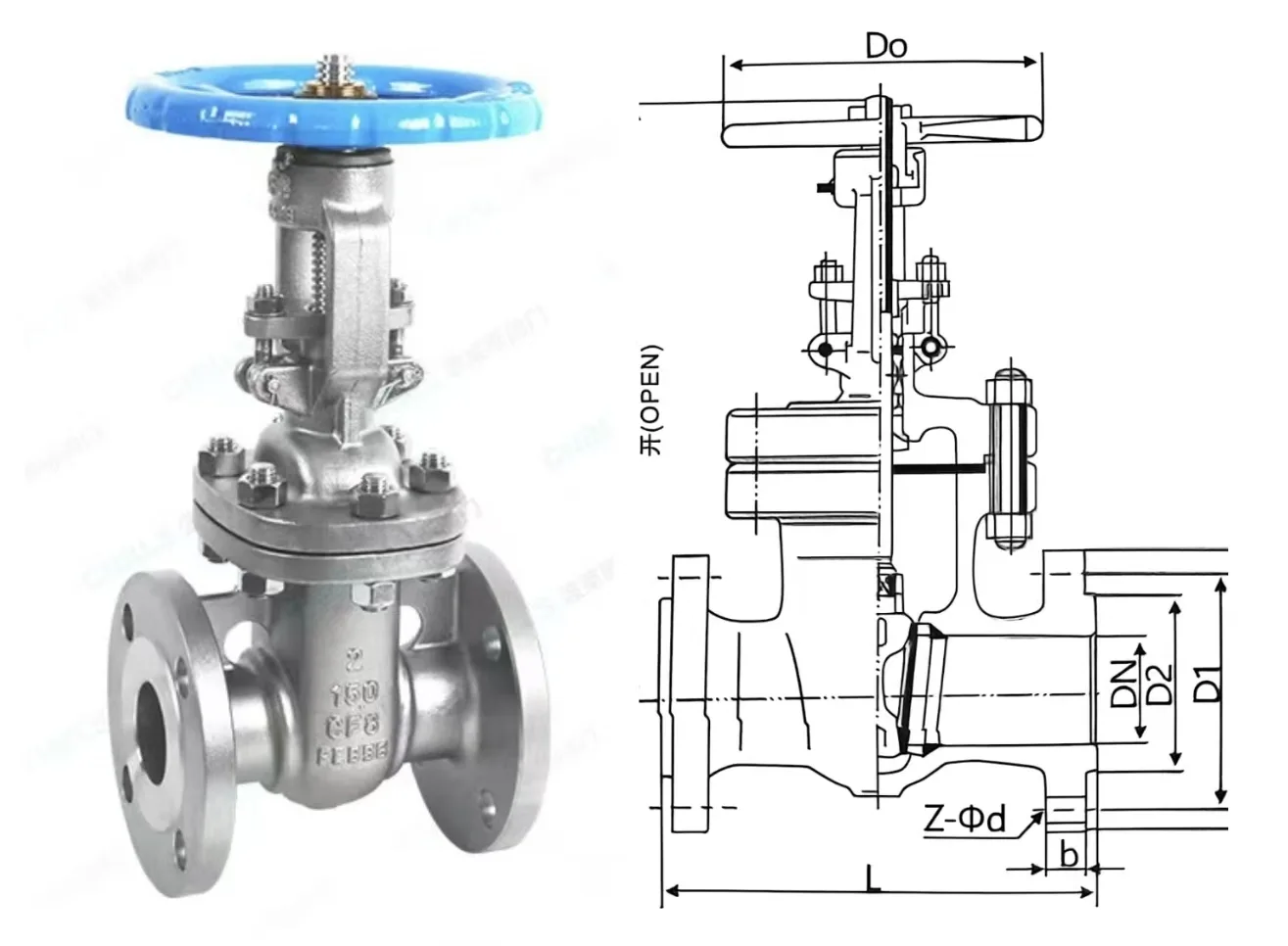

Valvola a saracinesca flangiata ANSI

Le valvole a saracinesca flangiate ANSI utilizzano connessioni flangiate per l'installazione della tubazione. La loro funzione principale è fornire un controllo completamente aperto o completamente chiuso del mezzo; non sono progettati per la regolazione o lo strozzamento del flusso. Queste valvole offrono vantaggi distinti, tra cui bassa resistenza al flusso, prestazioni di tenuta superiori e compatibilità bidirezionale. Utilizzando una saracinesca come elemento di apertura e chiusura, la direzione del suo movimento è perpendicolare alla direzione del flusso del fluido. Azionata tramite un volantino o un attuatore, la valvola facilita un percorso del flusso completamente aperto o completamente chiuso. Strutturalmente, sono classificati in tipi a cuneo e a porta parallela; in base al disegno dello stelo vengono classificate come valvole a stelo saliente o valvole a stelo non saliente. I metodi di attuazione disponibili includono azionamenti manuali, a ingranaggi, pneumatici ed elettrici, che li rendono adatti per sistemi automatizzati e ambienti operativi ad alta frequenza.

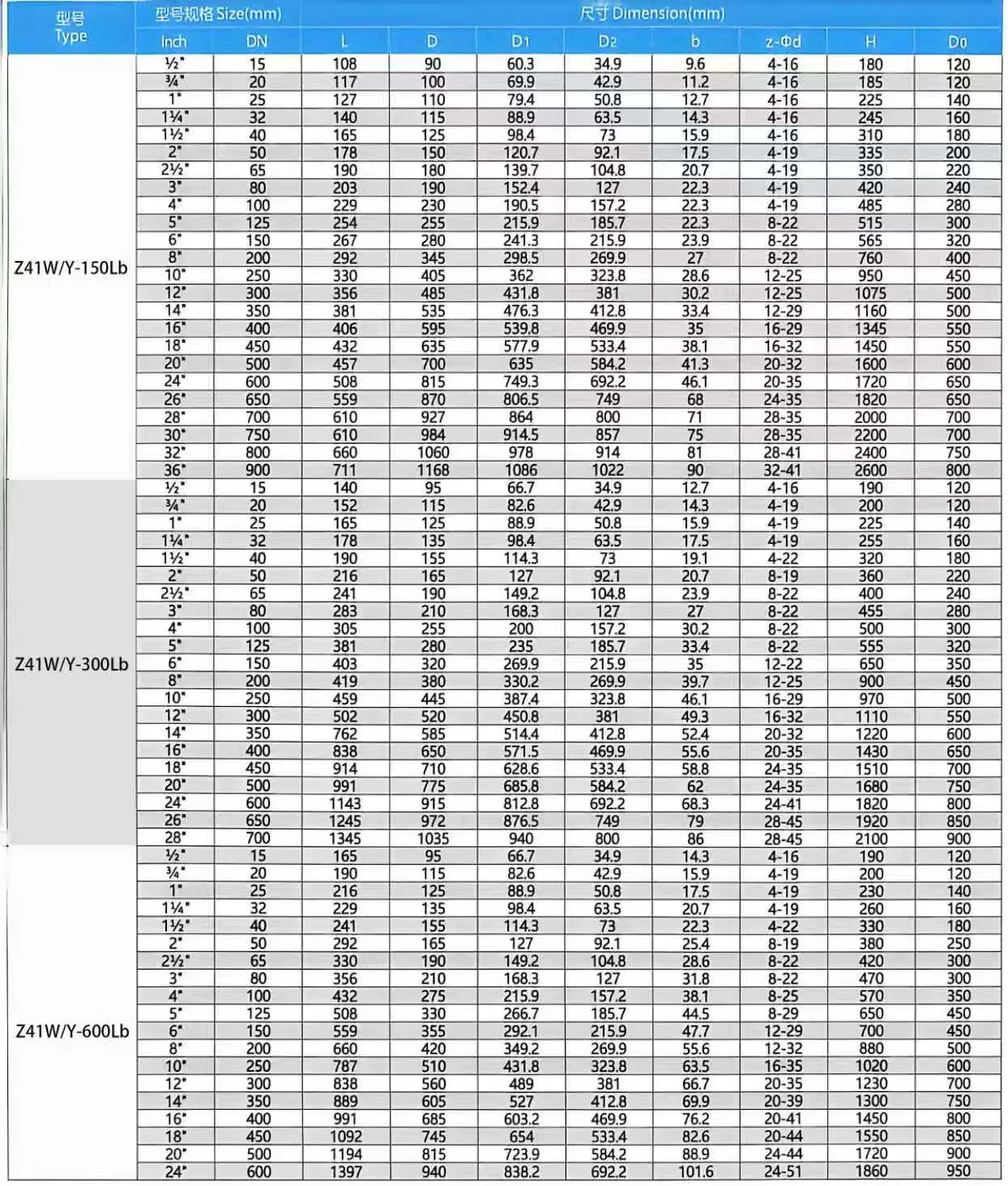

Specifiche del prodotto

Principali applicazioni

● Settore energetico: ampiamente utilizzato nell'estrazione del petrolio, nelle condotte di trasporto a lunga distanza del gas naturale e nelle apparecchiature di raffinazione, perfettamente compatibile con vapore, prodotti petroliferi, gas combustibile e mezzi acidi contenenti idrogeno solforato.

● Lavorazione industriale e chimica: adatta per l'industria chimica, elettrica e metallurgica, applicata a tubazioni che trasportano acidi, alcali, fluidi altamente corrosivi e fluidi ad alta temperatura con particelle solide.

● Infrastrutture municipali: ideali per sistemi di approvvigionamento idrico e drenaggio urbano, sistemi di riscaldamento, ventilazione e condizionamento dell'aria (HVAC), con eccellente adattabilità alle condutture di mezzi puliti a bassa pressione.

Principio di funzionamento

La valvola a saracinesca flangiata ANSI Bolaisi controlla l'on-off e il flusso del fluido attraverso il movimento di sollevamento della piastra a saracinesca perpendicolare alla direzione del flusso del fluido.

1.Operazione di apertura

Ruotare il volantino in senso orario, la filettatura dello stelo della valvola ruota per spingere la piastra del cancello a sollevarsi verso l'alto. Quando la piastra della saracinesca esce completamente dal canale della sede della valvola, la tubazione è completamente collegata e il fluido scorre uniformemente con una perdita di pressione estremamente bassa.

2.Operazione di chiusura

Ruotare il volantino in senso antiorario, lo stelo della valvola guida la piastra del cancello per spostarsi verso il basso. La piastra della saracinesca a cuneo preme gradualmente saldamente contro le superfici di tenuta delle sedi delle valvole su entrambi i lati, ottenendo una chiusura senza perdite del mezzo della tubazione.
