Valvole a saracinesca in acciaio inossidabile standard americano

Definizione

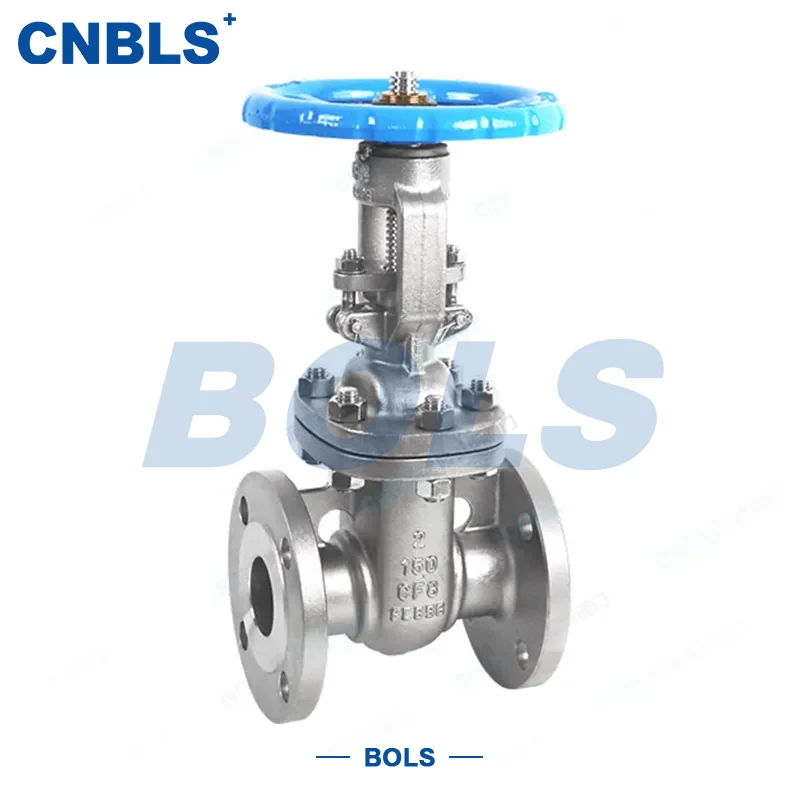

La valvola a saracinesca standard americana in acciaio inossidabile Z41H è una valvola di intercettazione manuale progettata in stretta conformità con API 600 e altri standard americani. Adotta connessione flangiata, vite e giogo esterni, struttura a disco a cuneo singolo e design con tenuta dura in metallo. Azionato da un volantino, il disco della saracinesca si sposta verticalmente nella direzione del flusso per controllare con precisione l'accensione e lo spegnimento dei fluidi della tubazione.

Il corpo della valvola è realizzato in acciaio inossidabile 304 o 316, pienamente compatibile con i valori di pressione e le dimensioni della flangia standard americani. Caratterizzato da una tenuta affidabile e da una struttura stabile, è ampiamente utilizzato in condizioni di lavoro a media e alta pressione nei settori petrolifero, chimico, energetico e di altro tipo, particolarmente adatto per il trasporto di sistemi di acqua, vapore, olio e mezzi corrosivi medio-leggeri.

Con un design standardizzato e un'eccellente compatibilità, le valvole a saracinesca in acciaio inossidabile standard americano possono essere collegate direttamente alle tubazioni standard americane senza ulteriori modifiche, riducendo notevolmente i costi di installazione e manutenzione.

Parametri tecnici fondamentali

Interpretazione del modello

Il significato di ciascuna lettera e numero nel modello Z41H è chiaro affinché gli acquirenti possano identificare rapidamente le specifiche:

● Z: valvola a saracinesca, definita come il tipo di valvola principale per il controllo on-off della tubazione, adatta alle condizioni standard americane.

● 4: Connessione flangiata, conforme ad ASME B16.5 / ASME B16.47, con connessione fissa.

● 1: Vite e giogo esterni, disco a cuneo singolo, funzionamento regolare, facile osservazione dello stato e manutenzione.

● H: superficie della sede rivestita in lega dura, che evidenzia resistenza all'usura, resistenza all'erosione e tenuta affidabile.

Attributi fondamentali

● Struttura: vite e giogo esterni, disco rigido a cuneo, struttura stabile, sollevamento regolare senza inceppamenti.

● Connessione: connessione flangiata standard americano (ASME B16.5 / ASME B16.47), RF e RTJ disponibili.

● Guarnizione: guarnizione dura in metallo con rivestimento in lega dura, zero perdite, conforme API 600.

● Azionamento: Manuale (standard), elettrico o pneumatico (opzionale) per l'automazione.

● Materiale: acciaio inossidabile 304/316, eccellente resistenza alla corrosione.

● Pressione: Classe 150 / 300 / 600 / 900 per servizi a media e alta pressione.

● Dimensioni: NPS ½"–NPS 36" (DN15–DN900), gamma standard DN15–DN600.

Materiali dei componenti

● Corpo valvola/cappello: acciaio inossidabile 304 (ASTM A351 CF8), 316 (ASTM A351 CF8M).

● Superficie della tenuta: acciaio inossidabile con rivestimento in stellite, resistente all'usura e alle alte temperature.

● Stelo della valvola: acciaio inossidabile 304/316, temprato e nitrurato per un'elevata resistenza.

● Disco: substrato in acciaio inossidabile con rivestimento in lega dura, tenace e resistente all'usura.

● Premistoppa: grafite flessibile + PTFE, resistente alle alte temperature e alla corrosione.

● Volante: acciaio al carbonio con rivestimento; acciaio inossidabile disponibile per servizio corrosivo.

Standard di progettazione e produzione

● Design della valvola a saracinesca: API 600

● Faccia a faccia: ASME B16.10

● Dimensioni della flangia: ASME B16.5, ASME B16.47

● Classificazione pressione-temperatura: ASME B16.34

● Ispezione e test: API 598

Punti di selezione e installazione

Punti di selezione

● Scegliere 316 per prodotti fortemente corrosivi/clorurati, 304 per corrosione generale.

● Corrispondenza accurata della classe di pressione; controllare lo spessore della parete per la Classe 300 e superiore.

● Manuale per condotte di piccole dimensioni/bassa frequenza; elettrico/pneumatico per automazione.

● Utilizzare le dimensioni standard ASME per la corrispondenza diretta con le condutture americane.

Punti di installazione

● Riservare spazio sufficiente per il sollevamento dello stelo e il funzionamento del volantino.

● Stringere i bulloni della flangia in modo simmetrico e uniforme secondo le specifiche ASME.

● Eseguire test sull'involucro e sulla tenuta prima dell'installazione.

● Pulire le impurità, le scorie di saldatura e l'olio nella tubazione prima dell'installazione.

Riepilogo dei vantaggi del prodotto

Le valvole a saracinesca in acciaio inossidabile standard americano Z41H sono prodotte rigorosamente in conformità con API 600 e altri standard americani, progettate per applicazioni a media e alta pressione nei settori petrolifero, chimico, energetico e altri.

Grazie alla struttura in acciaio inossidabile di alta qualità e tenuta dura in metallo, le valvole garantiscono una tenuta affidabile, un funzionamento semplice e una lunga durata. Sono pienamente compatibili con i valori di pressione e le flange standard americani, consentendo il collegamento diretto alla tubazione senza modifiche.

Dotati di specifiche complete, attuazione flessibile e materiali opzionali, risolvono efficacemente i punti critici quali scarsa compatibilità, tenuta insufficiente e breve durata. È una soluzione affidabile per il controllo on-off nei sistemi di tubazioni standard americani.
