Valvole a saracinesca flangiate in acciaio inossidabile

Bolaisi è un produttore e fornitore professionale, impegnato a produrre valvole standard americane di alta qualità con un rigoroso controllo di qualità e processi di produzione avanzati. Il nostro prodotto principale sono le valvole a saracinesca flangiate in acciaio inossidabile, caratterizzate da una connessione flangiata affidabile, tenuta dura in metallo ed eccellente resistenza alla corrosione. Offriamo specifiche personalizzate e servizi all'ingrosso per soddisfare le esigenze on-off di varie condotte industriali.

Parametri tecnici fondamentali

Panoramica del prodotto

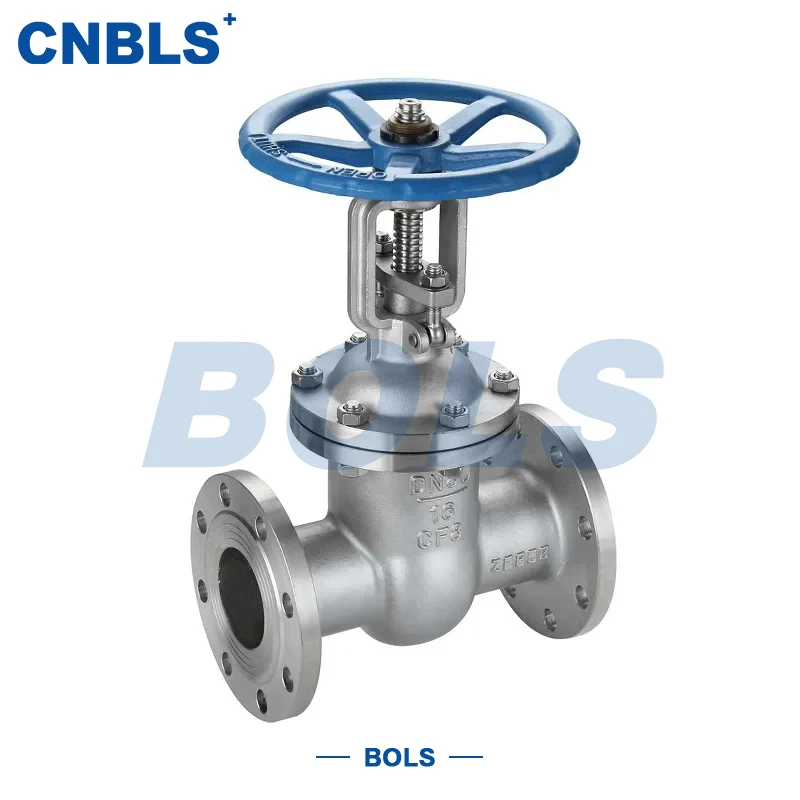

La valvola a saracinesca flangiata in acciaio inossidabile Z41H è una valvola a tenuta forzata realizzata interamente in acciaio inossidabile, con flangia come connessione principale. Il suo elemento di chiusura è un disco a saracinesca, la cui direzione di movimento è perpendicolare alla direzione del flusso. La valvola viene aperta e chiusa sollevando il disco della saracinesca, realizzando precisamente la funzione di intercettazione o collegamento del fluido.

Le valvole a saracinesca flangiate in acciaio inossidabile sono adatte a varie condizioni di lavoro e ampiamente utilizzate nei sistemi di tubazioni per acqua, vapore, olio, mezzi corrosivi e gas generale nei settori chimico, petrolifero, trattamento delle acque, metallurgia e altri settori. Con prestazioni stabili e ampia applicabilità, sono diventate apparecchiature di controllo di base indispensabili nei sistemi di tubazioni di vari settori.

La valvola presenta una struttura ragionevole e una tenuta affidabile, può resistere all'erosione e alla corrosione a lungo termine di diversi mezzi e soddisfa i severi requisiti della produzione industriale.

Attributi fondamentali

● Tipo di struttura: vite e giogo esterni, disco a cuneo rigido. Struttura stabile, apertura e chiusura fluide, stato operativo facile da osservare e conveniente per la manutenzione.

● Tipo di connessione: connessione flangiata con design RF a faccia rialzata, conforme a GB/T 9113 e HG/T 20592. Connessione stabile ed eccellenti prestazioni di tenuta per prevenire efficacemente le perdite del fluido.

● Tipo di tenuta: tenuta dura in metallo con rivestimento in lega dura sulle superfici di tenuta, resistente all'usura e all'erosione, tenuta stabile, zero perdite nel test idrostatico, adatta per condizioni di alta pressione e contenenti impurità.

● Pressione nominale: copre PN10/PN16/PN25/PN40/PN63/PN100, selezione flessibile per tubazioni da bassa ad alta pressione.

● Grado del materiale: corpo in acciaio inossidabile, 304/06Cr19Ni10, 316/06Cr17Ni12Mo2 opzionali, eccellente resistenza alla corrosione per diversi fluidi.

● Modalità operativa: manuale (volantino), elettrica, pneumatica. Scelta flessibile per diversi livelli di automazione.

Interpretazione del modello

Ogni lettera e numero nel modello Z41H ha una definizione chiara per consentire agli acquirenti di identificare rapidamente le specifiche:

● Z: Valvola a saracinesca, definisce il tipo di valvola principale per il servizio on/off.

● 4: Connessione flangiata, conforme agli standard di installazione delle flange industriali.

● 1: Vite e giogo esterni, disco a cuneo singolo, caratterizzato da funzionamento regolare e facile manutenzione.

● H: superficie della sede ricoperta di lega dura, che rappresenta tenuta affidabile, resistenza all'usura e resistenza all'erosione.

Materiali dei componenti

Tutti i componenti chiave delle valvole a saracinesca flangiate in acciaio inossidabile sono rigorosamente selezionati per resistenza alla corrosione, resistenza all'usura e resistenza strutturale:

● Corpo valvola/cappello: acciaio inossidabile 304 (06Cr19Ni10) o 316 (06Cr17Ni12Mo2), elevata resistenza e forte resistenza alla corrosione.

● Stelo della valvola: acciaio inossidabile 304/316, bonificato per una maggiore robustezza e resistenza all'usura.

● Disco: substrato in acciaio inossidabile con rivestimento in lega dura, tenace e resistente all'usura.

● Sede della valvola: rivestimento in lega dura, perfettamente accoppiato al disco per una perdita stabile e zero.

● Premistoppa: grafite flessibile o PTFE, resistente alle alte temperature e alla corrosione.

● Bullone/dado: bulloni in acciaio inossidabile/lega, ad alta resistenza e antiruggine.

Standard di progettazione e produzione

● Specifiche generali della valvola a saracinesca: GB/T 12234

● Dimensione faccia a faccia: GB/T 12221

● Dimensione flangia: GB/T 9113

● Valutazione pressione-temperatura: GB/T 12224

● Test e ispezione della valvola: GB/T 13927

Punti di selezione e installazione

Punti di selezione

● Per fluidi altamente corrosivi è preferibile l'acciaio inossidabile 316; 316L è consigliato per fluidi contenenti cloruro.

● Per condizioni di alta temperatura e alta pressione (> 400 ℃, ≥ PN40), verificare la classificazione pressione-temperatura secondo GB/T 12224.

● Scegliere la modalità operativa: manuale per condotte piccole/basse frequenze; elettrico/pneumatico per grandi impianti/automatizzati.

Punti di installazione

● Riservare spazio sufficiente per il sollevamento dello stelo per evitare interferenze.

● Stringere i bulloni della flangia in modo simmetrico e uniforme per evitare perdite.

● Pulire le impurità, le scorie di saldatura e l'olio all'interno della tubazione prima dell'installazione.

● Effettuare un test di pressione dopo l'installazione per garantire l'assenza di perdite prima della messa in servizio.

Riepilogo dei vantaggi del prodotto

Le valvole a saracinesca flangiate in acciaio inossidabile Z41H sono caratterizzate da una struttura interamente in acciaio inossidabile, una tenuta rigida in metallo stabile, modalità operative flessibili e un ampio intervallo di pressione. Sono ampiamente applicati nei settori chimico, petrolifero, del trattamento delle acque e in altri settori.

Le valvole garantiscono una tenuta affidabile, un funzionamento semplice e una lunga durata, risolvendo efficacemente punti critici come perdite, usura e cattivo funzionamento. Realizzati in stretta conformità con gli standard nazionali e industriali, rappresentano una scelta affidabile per il servizio on/off in tubazioni industriali in varie condizioni di pressione e di fluido.
