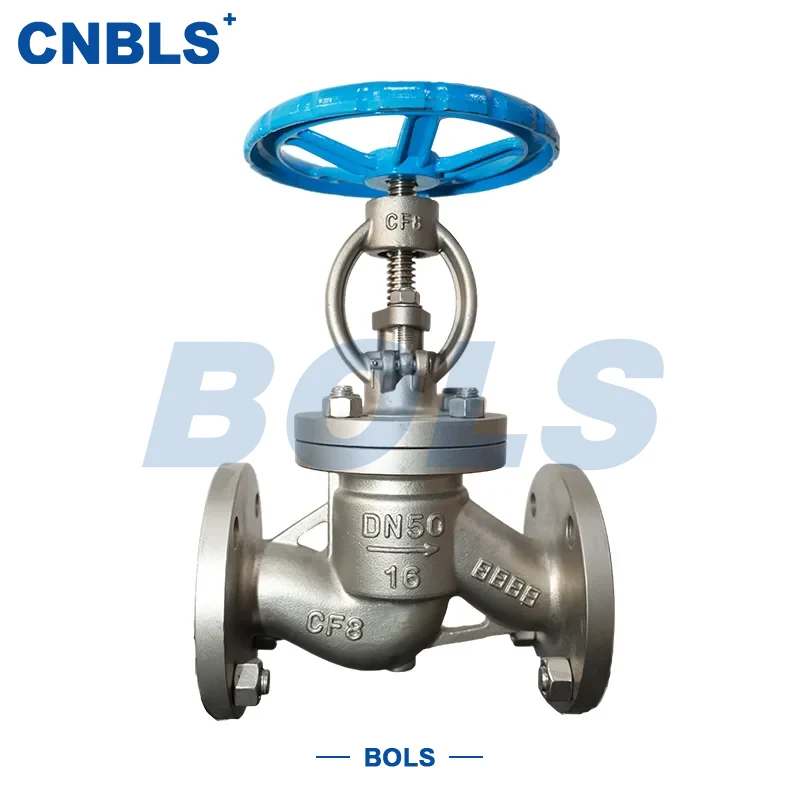

Valvole a globo per vuoto in acciaio inossidabile

Le valvole a globo per vuoto in acciaio inossidabile sono un'attrezzatura fondamentale indispensabile per l'arresto e la regolazione nei sistemi del vuoto. Il suo principio di funzionamento principale è quello di guidare il disco su e giù attraverso lo stelo della valvola, realizzando un preciso controllo on-off della tubazione del vuoto, prevenendo sostanzialmente l'infiltrazione di gas esterno e garantendo un vuoto stabile del sistema.

La valvola è realizzata interamente in acciaio inossidabile con una struttura esclusiva progettata per le valvole a vuoto della serie NKJ. Le superfici di tenuta adottano la tecnologia del rivestimento duro in lega dura, che può resistere stabilmente all'alternanza di temperature alte e basse, corrosione media e impatto di pressione in ambienti sotto vuoto. Tutti i processi produttivi rispettano rigorosamente gli standard tecnici pertinenti per le valvole per vuoto, rendendole adatte a vari scenari industriali e di laboratorio con severi requisiti di vuoto.

Essendo un componente di supporto chiave dei sistemi per vuoto, le prestazioni di tenuta e la stabilità strutturale delle valvole a globo per vuoto in acciaio inossidabile determinano direttamente l'efficienza operativa e la sicurezza del sistema.

Caratteristiche principali del prodotto

Eccellenti prestazioni di tenuta

Adotta una guarnizione dura in metallo (rivestimento duro in lega dura) con speciale guarnizione sottovuoto. Tasso di perdita del vuoto ≤ 1×10⁻¹⁰ Pa·m³/s, in conformità con JB/T 6446. Adatto per condizioni di alto vuoto (10⁻³ Pa) e ultra-alto vuoto (10⁻⁷ Pa), eliminando le perdite di gas.

Configurazione materiale durevole

I componenti principali, tra cui corpo, coperchio e stelo, sono realizzati in acciaio inossidabile 304, 316 e acciaio inossidabile indurente per precipitazione 17-4PH, conforme a GB/T 1220 e ASTM A182. Eccezionale resistenza alla corrosione e all'usura per l'uso a lungo termine in ambienti sottovuoto complessi.

Forte adattabilità

Supporta la connessione flangiata (flangia per vuoto GB/T 6070, flangia standard GB/T 9113) e la connessione saldata (opzionale). Il percorso del flusso diretto riduce la resistenza al flusso. La struttura a vite esterna consente l'osservazione diretta dello stato della valvola per un facile utilizzo.

Molteplici opzioni di attuazione

Disponibile con azionamento manuale (volantino con indicazione della scala) o elettrico (multigiro, antideflagrante Exd II BT4). Tipo elettrico per controllo remoto e funzionamento ad alta frequenza; di tipo manuale per piccoli impianti e utilizzo a bassa frequenza.

Conforme e affidabile

Progettato e prodotto in stretta conformità con GB/T 12235, JB/T 6446 e altri standard nazionali e industriali. Test di pressione del guscio superato, test di tenuta del vuoto e altre ispezioni. Ogni valvola soddisfa i requisiti di sicurezza per i sistemi per vuoto.

Applicazioni

Con eccellenti prestazioni di tenuta del vuoto e durata dei materiali, le valvole a globo per vuoto in acciaio inossidabile sono ampiamente utilizzate in campi con severi requisiti di vuoto:

● Elettronica e semiconduttori: controllo delle tubazioni del vuoto nella produzione e nel confezionamento di chip, garantendo un vuoto elevato e pulizia.

● Industria fotovoltaica: sistemi sottovuoto per il rivestimento e la lavorazione dei wafer di silicio, che migliorano l'efficienza di conversione.

● Rivestimento sotto vuoto: apparecchiature per rivestimento ottico e hardware, che mantengono il vuoto stabile per un rivestimento uniforme.

● Metallurgia sotto vuoto: fusione e ricottura sotto vuoto, resistenza all'alternanza di temperatura e garanzia di purezza.

● Laboratorio e ricerca: vari dispositivi per test del vuoto, che coprono il vuoto basso, medio, alto e ultra-alto.

Parametri tecnici fondamentali

Standard di progettazione e produzione

Materiali dei componenti

Linee guida per la selezione

1.Livello di vuoto: garantire un tasso di perdita ≤1×10⁻¹⁰ Pa·m³/s per i sistemi ad altissimo vuoto.

2.Materiale: 304 per servizi generali; 316 per fluidi leggermente corrosivi.

3. Connessione: flangia per vuoto GB/T 6070 preferita; saldatura per condizioni speciali.

4.Attuazione: Manuale per sistemi a piccola/bassa frequenza; elettrico per uso remoto/ad alta frequenza.

5.Temperatura: verificare che l'intervallo di temperatura copra le condizioni di lavoro; rafforzare l'imballaggio per frequenti cicli termici.

Funzionamento e manutenzione

1.Preinstallazione: pulire accuratamente le superfici interne e di tenuta per evitare contaminazioni.

2.Installazione: utilizzare guarnizioni per vuoto (rame, PTFE); serrare i bulloni in diagonale.

3.Funzionamento: aprire/chiudere lentamente per evitare shock di pressione.

4.Ispezione: monitorare regolarmente il vuoto; controllare il movimento dello stelo e le superfici di tenuta.

5.Manutenzione: lavorare solo dopo lo scarico nell'atmosfera; utilizzare solo imballaggi sottovuoto.

6. Conservazione a lungo termine: verificare l'eventuale grippaggio ed eseguire il test della tenuta del vuoto prima del riutilizzo.

Essendo un dispositivo di intercettazione principale per i sistemi per vuoto, la stabilità e la tenuta di questa valvola influiscono direttamente sull'efficienza del sistema e sulla qualità del prodotto. Tutte le valvole sono completamente testate e possono essere personalizzate per soddisfare specifici requisiti di vuoto.
