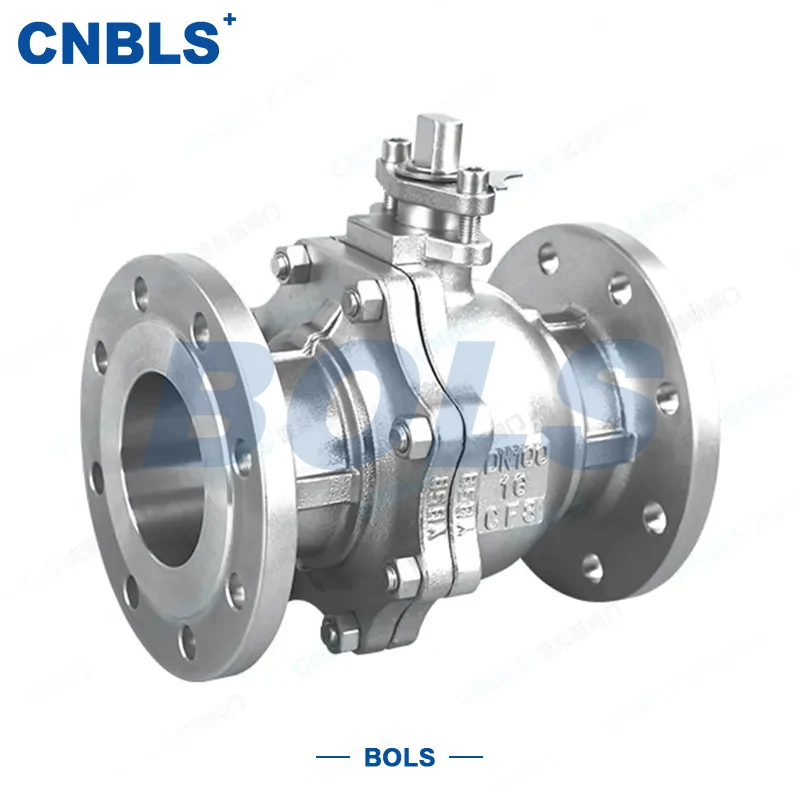

GB Valvole a sfera flangiate in acciaio inossidabile

Le valvole a sfera con flangia in acciaio inossidabile GB sono una valvola rotativa di intercettazione e regolazione progettata e prodotta in stretta conformità con gli standard nazionali cinesi (GB). Realizzato interamente in acciaio inossidabile con connessione flangiata standard nazionale, può essere adattato direttamente a vari sistemi di tubazioni industriali in Cina.

Il nucleo della valvola è costituito da un corpo/coperchio in acciaio inossidabile, sfera, stelo, sede in acciaio inossidabile e attuatori manuali/pneumatici/elettrici opzionali. Tutti i componenti sono conformi agli standard nazionali corrispondenti, garantendo stabilità e compatibilità del prodotto.

Il suo principio di funzionamento è semplice e chiaro: lo stelo fa ruotare la sfera attorno a un asse verticale.

● A 0°, il foro della sfera è completamente allineato con il percorso del flusso della tubazione: la valvola è completamente aperta, consentendo un flusso del fluido regolare.

● Dopo aver ruotato di 90°, il foro è completamente disallineato rispetto al percorso del flusso: la valvola è completamente chiusa, bloccando ermeticamente il fluido.

● Ruotato tra 0° e 90° consente una regolazione precisa del flusso.

Integra sia funzioni di arresto che di regolazione, adatte a varie condizioni di lavoro industriali.

Caratteristiche principali del prodotto

Conforme agli standard GB, forte adattabilità

Progettato e prodotto in conformità con gli standard nazionali principali, tra cui GB/T 12237 e GB/T 12224.  Le connessioni flangiate soddisfano GB/T 9113, consentendo la connessione diretta alle principali tubazioni flangiate GB senza modifiche, garantendo un'installazione facile ed efficiente.

Costruzione interamente in acciaio inossidabile, prestazioni eccellenti

Realizzato in acciaio inossidabile 304/316/316L, caratterizzato da eccezionale resistenza alla corrosione, resistenza alle alte temperature e resistenza all'usura. Può servire mezzi corrosivi per una lunga durata senza ruggine o danni.

Funzionamento veloce, regolazione precisa

Design on-off rotante a 90°:

● Tipo manuale: tempo di accensione/spegnimento ≤ 30 s

● Tipo pneumatico: ≤ 5 s

● Tipo elettrico: ≤ 10 sAmpio intervallo di regolazione del flusso con un rapporto di turndown di 100:1 per un controllo accurato del flusso.

Tenuta affidabile, senza perdite

Disponibili nelle versioni a tenuta morbida (PTFE/EPDM/PPL) e a tenuta rigida (riporto duro in lega di stellite). Le superfici di tenuta sono lavorate con precisione e la struttura dello stelo con tenuta posteriore previene efficacemente le perdite esterne, garantendo la sicurezza della tubazione.

Struttura flessibile, ampia compatibilità

Supporta strutture a sfera flottante e a sfera fissa:

● Sfera flottante: per pressione media e bassa (PN16~PN40), diametri piccoli e medi: struttura semplice ed economica.

● Sfera fissa: per alta pressione (PN63 e superiore), diametri grandi: bassa coppia operativa, tenuta stabile. Sono disponibili azionamenti manuali, pneumatici ed elettrici per diversi scenari di installazione.

Specifiche principali

Scenari applicativi

Con eccellente resistenza alla corrosione, resistenza alle alte temperature e compatibilità GB, le valvole a sfera flangiate in acciaio inossidabile GB sono ampiamente utilizzate in vari campi industriali domestici come componente chiave per l'intercettazione, la regolazione e la deviazione del mezzo.

Le applicazioni tipiche includono:

● Industria petrolchimica: petrolio greggio, petrolio raffinato, materie prime chimiche, in particolare mezzi corrosivi contenenti zolfo e cloro.

● Fornitura e drenaggio dell'acqua municipale: acqua del rubinetto, trattamento delle acque reflue, acqua contenente cloro.

● Chimica fine, industria farmaceutica e lavorazione alimentare: versione 316L per applicazioni igieniche, corrosive e di elevata purezza.

● Industria energetica: vapore, acqua di raffreddamento ad alta temperatura e pressione medio/alta.

● Altri settori: gas naturale, GPL, metallurgia, miniere e altre condotte corrosive.

Guida alla selezione

Funzionamento e manutenzione

Note di installazione

● Prima dell'installazione: verificare che modello, pressione, materiale, diametro, tipo di guarnizione e faccia della flangia corrispondano alla tubazione. Verificare la presenza di crepe, ruggine e rotazione regolare dello stelo.

● Installazione della flangia: rispettare GB 50235 e GB/T 9113. Utilizzare guarnizioni corrispondenti. Stringere i bulloni in diagonale e in modo uniforme per evitare deformazioni o perdite della flangia. Pulire le superfici di tenuta prima dell'installazione.

Regole operative

● Apertura/chiusura: mantenere la rotazione entro 0°–90° per evitare danni. Regolare lentamente il flusso.

● Pneumatico/elettrico: mettere in servizio prima gli attuatori per garantire la sincronizzazione del segnale prima del funzionamento.

Manutenzione regolare

● Ispezione di routine: controllare eventuali perdite delle flange, del coperchio e dello stelo; serrare o sostituire le parti secondo necessità.

● Lubrificazione: applicare grasso compatibile con l'acciaio inossidabile alla guarnizione dello stelo e ai cuscinetti. Pulire periodicamente le parti interne; sostituire la sfera/sede usurata.

● Condizioni speciali: utilizzare materiali resistenti alla corrosione per servizi acidi; valvole ignifughe a tenuta rigida per aree infiammabili; guarnizioni e grasso per basse temperature per servizio criogenico.

● Per le valvole con un minimo prolungato: mettere in servizio senza carico, pulire i detriti ed eseguire un semplice test di tenuta prima del riavvio.

Standard di progettazione e produzione

Le valvole a sfera flangiate in acciaio inossidabile GB sono progettate, prodotte e ispezionate in conformità con:

● Design della valvola: GB/T 12224, GB/T 12237, GB/T 13927

● Struttura e flangia: GB/T 12221, GB/T 9113

● Materiale: GB/T 1220, GB/T 13401, GB/T 17491
