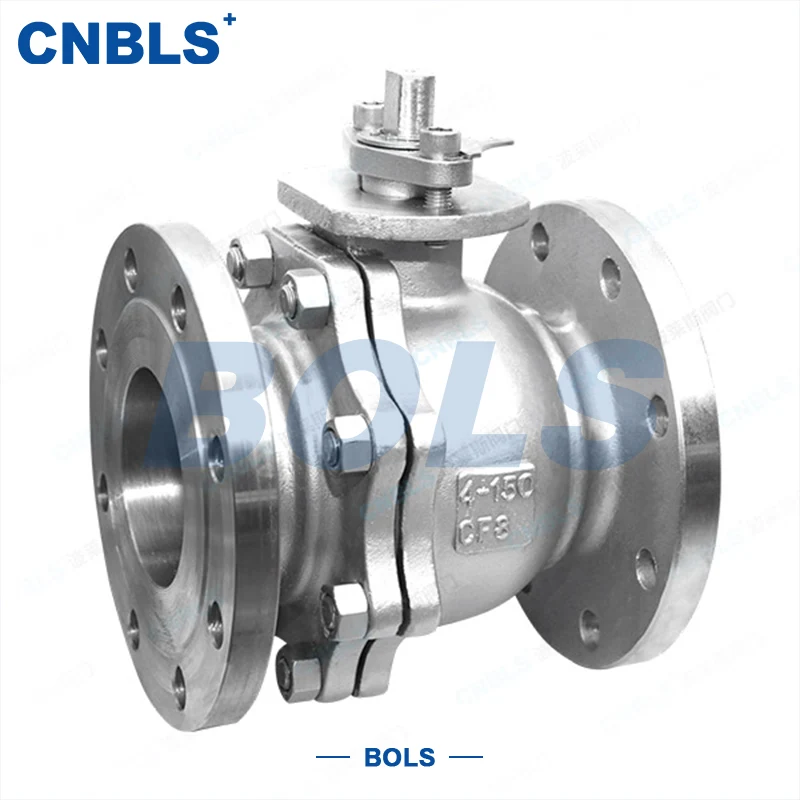

Valvola a sfera flangiata ANSI

La valvola a sfera flangiata ANSI (marchio: Bolaisi) è una valvola di intercettazione industriale caratterizzata da una connessione flangiata e una sfera come elemento centrale di apertura e chiusura. Viene utilizzato principalmente per il controllo on-off rapido e la commutazione della direzione del flusso di fluidi in tubazioni industriali. Il prodotto è disponibile in due tipologie strutturali principali: valvola a sfera flottante e valvola a sfera montata su perno. Diversi materiali, tipi di tenuta e modalità di attuazione possono essere selezionati in modo flessibile in base alle condizioni di lavoro, rendendolo ampiamente adatto a varie applicazioni di tubazioni industriali convenzionali.

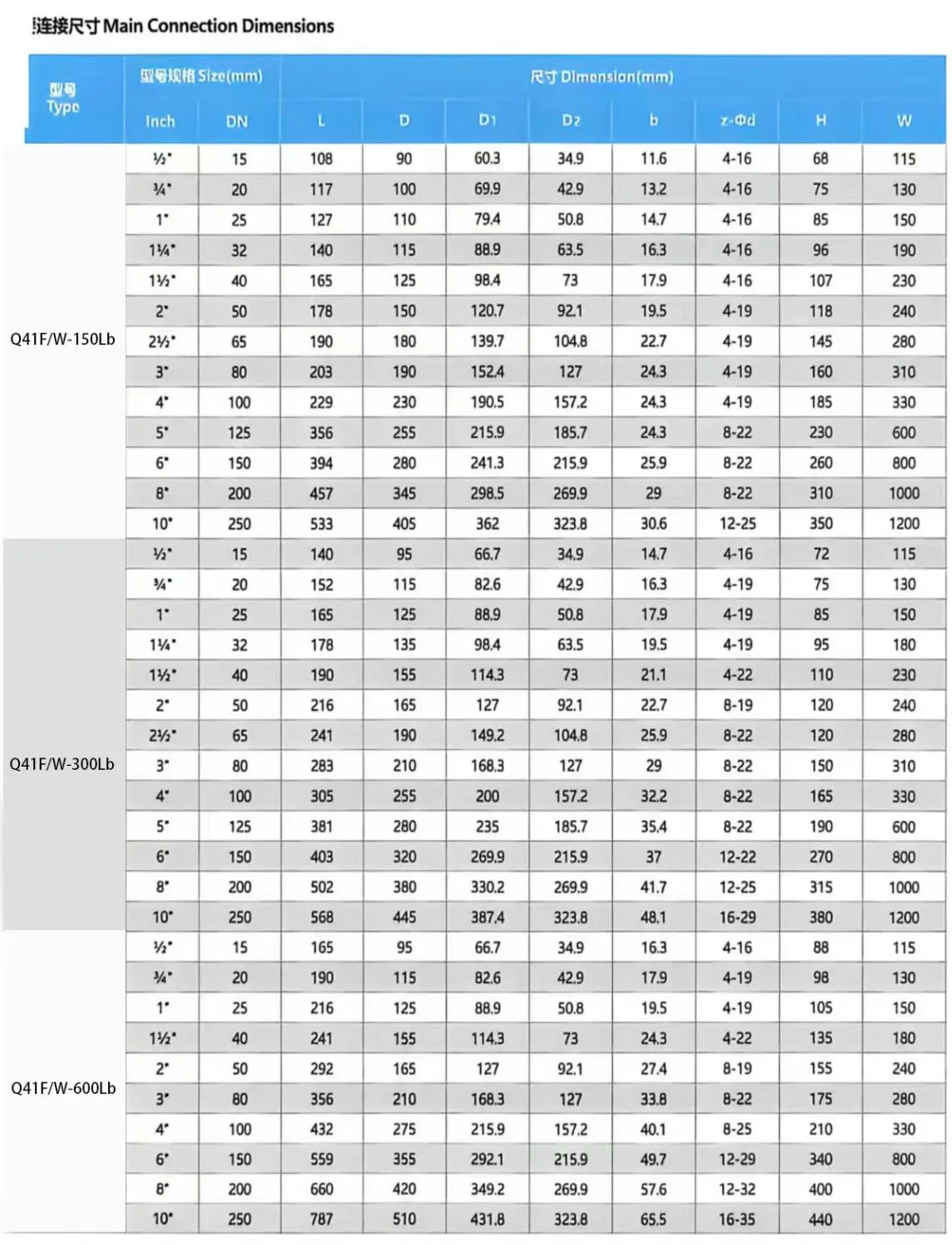

Parametri tecnici fondamentali

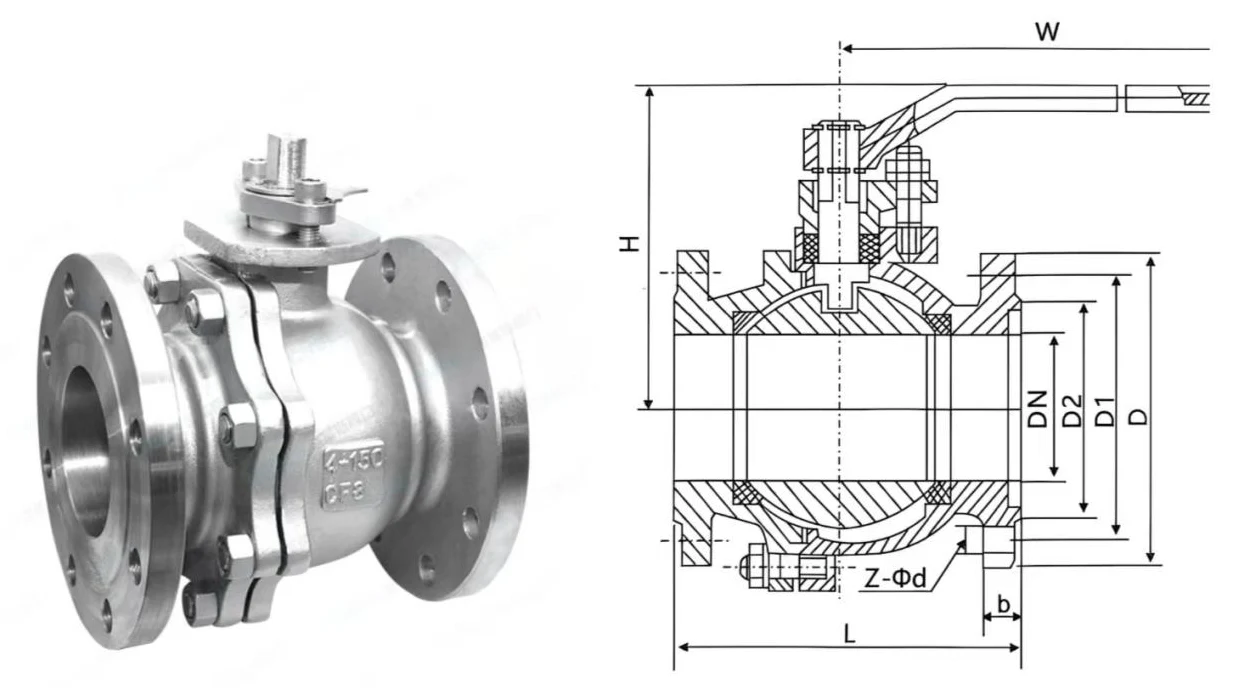

Componenti strutturali principali

Il prodotto adotta un design modulare ed è composto da sei moduli principali, che possono essere abbinati in modo flessibile in base alle condizioni di lavoro:

● Corpo valvola: disponibile in strutture a 2 pezzi, 3 pezzi e monopezzo, che fornisce la base principale di supporto della pressione e installazione per soddisfare diversi requisiti di manutenzione e installazione.

● Elemento di chiusura a sfera: una sfera rotante con un foro passante coassiale, che funge da componente di controllo principale per la regolazione del flusso, ottenendo l'apertura e la chiusura complete attraverso la rotazione.

● Gruppo di tenuta: comprende tipi di sedi con tenuta morbida (PTFE) e tenuta dura che formano tenute interne con la sfera; la baderna corrispondente garantisce la tenuta esterna tra lo stelo e il corpo della valvola per evitare perdite di fluido.

● Stelo della valvola: il componente di trasmissione che collega l'attuatore e la sfera, facendo ruotare la sfera di 90° per l'apertura e la chiusura.

● Attuatore: la configurazione standard è con leva manuale; l'ingranaggio a vite senza fine, gli attuatori pneumatici ed elettrici sono opzionali per le diverse esigenze di controllo dell'automazione.

Principio di funzionamento

La valvola controlla la completa apertura e chiusura della tubazione ruotando la sfera di 90° attorno all'asse dello stelo:

● Completamente aperto: il foro della sfera è completamente coassiale con il percorso del flusso della tubazione, consentendo il passaggio del fluido senza ostacoli con una resistenza al flusso estremamente bassa.

● Completamente chiuso: il foro della sfera è perpendicolare al percorso del flusso della tubazione, con la sfera che si adatta perfettamente alla sede per bloccare completamente il fluido e ottenere una tenuta affidabile.

Sono disponibili due strutture di tenuta del nucleo per diverse condizioni di lavoro:

● Struttura a sfera flottante: sotto pressione media, la sfera fluttua leggermente per premere contro la sede a valle, ottenendo una tenuta autoserrante. Una pressione più elevata offre prestazioni di tenuta più stabili, adatte a diametri da piccoli a medi e a condizioni di pressione medio-bassa.

● Struttura della sfera montata su perno: la sfera è supportata da perni superiori e inferiori senza spostamento radiale. La sede è dotata di compensazione elastica per adattarsi automaticamente alla sfera per la tenuta, con bassa coppia operativa e prestazioni stabili a lungo termine, adatta a grandi diametri e condizioni di alta pressione.

Caratteristiche principali del prodotto

● Connessione flangiata standardizzata: è rigorosamente conforme alle dimensioni della flangia standard americana, supporta RF, FF, MFM, TG, RJ e altri tipi di flangia. Consente una facile installazione e rimozione, con elevata intercambiabilità con tubazioni e apparecchiature dello stesso standard senza modifiche in loco.

● Funzionamento efficiente e controllabile: è necessaria solo una rotazione di 90° per l'apertura e la chiusura completa manuale, consentendo un funzionamento rapido adatto allo spegnimento di emergenza. L'angolo di apertura può essere regolato con precisione per la commutazione della direzione del flusso.

● Design ottimizzato del percorso del flusso: la struttura a passaggio totale non crea quasi alcuna perdita di resistenza al flusso nello stato completamente aperto, riducendo il consumo energetico della tubazione e adattandosi a fluidi ad alta viscosità e fluidi contenenti particelle minori.

● Configurazione modulare e flessibile: il corpo della valvola, le guarnizioni e gli attuatori sono progettati in modo modulare. La valvola a sfera flangiata ANSI può essere personalizzata con materiali, tipi di tenuta e modalità di attuazione in base ai requisiti di pressione, fluido e temperatura in loco.

● Compatibilità del flusso bidirezionale: le strutture del flusso unidirezionale o bidirezionale sono opzionali senza rigide restrizioni di ingresso/uscita, migliorando l'installazione e la flessibilità operativa.

Vantaggi prestazionali del prodotto

● Ampia copertura delle condizioni di lavoro: il diametro nominale da DN15 a DN200 e la pressione nominale da 150LB a 600LB coprono la maggior parte delle applicazioni generali di tubazioni industriali.

● Elevata resistenza alla corrosione: diverse opzioni di materiali del corpo, tra cui acciaio al carbonio, acciaio inossidabile 304, 316 e 316L, resistono alla corrosione e all'erosione provocate da acqua, olio, vapore, acidi, alcali e altri mezzi, prolungando la durata.

● Sigillatura stabile e affidabile: la guarnizione morbida garantisce prestazioni a perdita zero per mezzi puliti a temperature normali; la tenuta rigida resiste alle alte temperature e all'abrasione per fluidi carichi di vapore e particelle. Entrambi i tipi garantiscono una tenuta stabile a lungo termine per ridurre al minimo le perdite interne ed esterne.

● Funzionamento sicuro e con risparmio di manodopera: il design ottimizzato dello stelo e della leva riduce notevolmente la coppia operativa per un facile funzionamento manuale. Lo stelo anti-esplosione e le strutture antistatiche prevengono l'accumulo di elettricità statica dovuto all'attrito medio e all'espulsione dello stelo, soddisfacendo i requisiti di sicurezza nelle industrie ad alto rischio come l'ingegneria petrolifera e chimica.

● Manutenzione conveniente: i design del corpo in 2 e 3 pezzi consentono la revisione e la sostituzione delle guarnizioni senza lo smontaggio della tubazione, riducendo notevolmente il carico di lavoro di manutenzione in loco e i tempi di fermo.

Principali scenari applicativi

Con un controllo on-off stabile e un'ampia adattabilità ai fluidi e alle condizioni di lavoro, la valvola a sfera flangiata ANSI è ampiamente utilizzata nei sistemi di tubazioni dei principali settori:

● Industria petrolifera e del gas: interruzioni e commutazioni medie nell'esplorazione di petrolio e gas, oleodotti a lunga distanza, stazioni di raccolta e stoccaggio e trasporto di petrolio raffinato.

● Industria chimica: controllo del processo di fluidi acidi/alcalini, solventi organici, polimeri e additivi in ​​condizioni di produzione chimica difficili.

● Industria energetica: controllo on-off di tubazioni in sistemi di caldaie, condotte di vapore, circolazione dell'acqua di raffreddamento e sistemi di reintegro dell'acqua per garantire un funzionamento stabile dell'unità.

● Industria della carta e della metallurgia: controllo di tubazioni per liquori neri di carta, fanghi metallurgici e sistemi di circolazione dell'acqua, con struttura resistente agli urti e all'usura.

● Industria del trattamento delle acque: apertura/chiusura di condutture e regolazione del flusso nella fornitura/drenaggio dell'acqua municipale, nel trattamento delle acque reflue industriali, nel riutilizzo dell'acqua riciclata e nei sistemi di circolazione dell'acqua.
