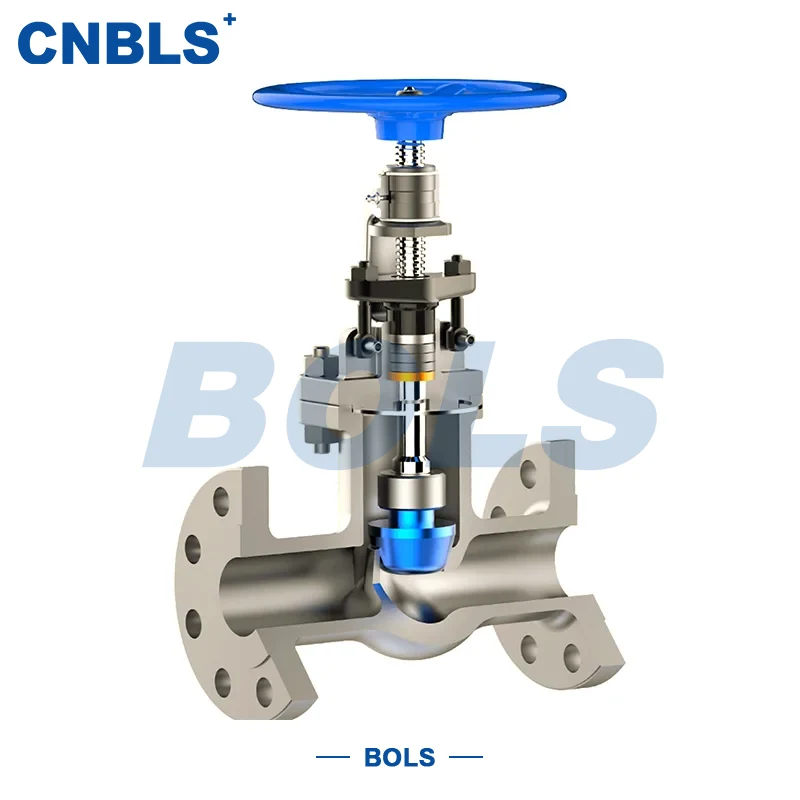

Valvole di intercettazione dell'ammoniaca con flangia in acciaio inossidabile

Le valvole di intercettazione dell'ammoniaca con flangia in acciaio inossidabile sono una valvola di intercettazione e regolazione dedicata appositamente progettata per i sistemi di trasporto del mezzo di ammoniaca. Viene utilizzato principalmente per uno stretto controllo on-off e una regolazione precisa del flusso di ammoniaca liquida e gas di ammoniaca. La valvola controlla l'ammoniaca in modo efficiente spingendo il disco su e giù tramite lo stelo della valvola.

Mirando alle caratteristiche dell'ammoniaca - forte corrosività, elevata volatilità e facile cristallizzazione a basse temperature - la valvola è realizzata integralmente in acciaio inossidabile resistente alla corrosione, dotata di connessione flangiata standard J41 e componenti di tenuta dedicati di tipo B. Grazie al design ottimizzato, garantisce un'eccellente resistenza alla corrosione da ammoniaca, prestazioni di tenuta affidabili e un'ampia adattabilità alle basse temperature nei sistemi ad ammoniaca.

Essendo un componente di controllo chiave per il funzionamento sicuro dei sistemi ad ammoniaca, questa valvola è prodotta in stretta conformità con gli standard di progettazione pertinenti per apparecchiature e valvole per ammoniaca. Tutti i materiali e le strutture soddisfano i requisiti per il servizio di ammoniaca. È ampiamente utilizzato nella produzione di fertilizzanti, nella refrigerazione, nel settore petrolchimico, nella produzione di spandex e in altri scenari industriali che coinvolgono il trasporto di ammoniaca. Può essere abbinato direttamente alle condutture di ammoniaca esistenti, con installazione conveniente e funzionamento stabile.

Caratteristiche principali del prodotto (speciale per il servizio ammoniaca)

Forte resistenza alla corrosione dell'ammoniaca

Le parti principali come corpo e stelo sono realizzate in acciaio inossidabile 304 o 316, nel rigoroso rispetto dei requisiti di selezione dei materiali per il servizio di ammoniaca specificati in HG/T 20581. Può resistere all'erosione a lungo termine da parte dell'ammoniaca liquida e del gas di ammoniaca, eliminare l'invecchiamento del materiale e le perdite di corrosione e adattarsi all'ammoniaca di livello industriale con tracce di impurità.

Design speciale della tenuta

Adotta una struttura di tenuta dedicata di tipo B per il servizio con ammoniaca, abbinata a guarnizioni in gomma fluorurata o speciali guarnizioni in gomma resistenti all'ammoniaca, insieme a una baderna flessibile in grafite specifica per l'ammoniaca. Previene efficacemente la permeazione dell'ammoniaca. Le prestazioni di tenuta soddisfano il Grado A di GB/T 13927, senza perdite visibili in test di tenuta speciali.

Forte adattabilità del servizio

Intervallo di temperatura progettato: -40 ℃ ~ +150 ℃, perfettamente adatto per lo stoccaggio di ammoniaca liquida a bassa temperatura e il trasporto di gas di ammoniaca ad alta temperatura. La struttura esterna a vite e giogo (OS&Y) fornisce un movimento visibile dello stelo per un facile funzionamento e ispezione in loco.

Eccezionali prestazioni di sicurezza

Le versioni elettriche e pneumatiche sono dotate di attuatori antideflagranti, conformi al grado antideflagrante Exd II BT4/CT4, adatti per ammoniaca infiammabile ed esplosiva. Le connessioni flangiate adottano facce RF e MFM, conformi agli standard delle flange delle tubazioni dell'ammoniaca, migliorando ulteriormente l'affidabilità della tenuta e riducendo il rischio di perdite.

Funzionamento e manutenzione facili

Tipo manuale con volantino salva-lavoro per apertura e chiusura fluide. I tipi elettrici e pneumatici supportano il controllo remoto e la regolazione ad alta frequenza. Struttura semplice per un facile smontaggio e manutenzione; le parti soggette ad usura (guarnizioni, guarnizioni) possono essere sostituite comodamente, riducendo i costi di manutenzione a lungo termine.

Parametri tecnici fondamentali

Configurazione materiale dei componenti chiave

Applicazioni del prodotto

Con uno speciale design anti-ammoniaca, una tenuta affidabile e un'ampia adattabilità al servizio, le valvole di intercettazione dell'ammoniaca con flangia in acciaio inossidabile sono ampiamente utilizzate in vari scenari industriali che coinvolgono il trasporto, lo stoccaggio e la regolazione dell'ammoniaca. ● Industria dei fertilizzanti: sintesi, stoccaggio e condutture dell'ammoniaca, per l'arresto e la regolazione ad alta temperatura e alta pressione.

● Industria della refrigerazione: sistemi di circolazione dell'ammoniaca liquida in celle frigorifere e unità di refrigerazione, adatti per ammoniaca liquida a bassa temperatura.

● Industria petrolchimica: reazioni legate all'ammoniaca, purificazione e condutture, resistenti all'ammoniaca fortemente corrosiva.

● Produzione di Spandex: sistemi di trasporto e reazione della materia prima dell'ammoniaca, per un controllo preciso del flusso.

● Altri settori: stoccaggio di reagenti per l'ammoniaca, trattamento dei gas di scarico, processi farmaceutici e chimici che coinvolgono l'ammoniaca; personalizzabile per condizioni specifiche.

Guida alla selezione (perfettamente abbinata ai sistemi ad ammoniaca)

In base al tipo e alla temperatura dell'ammoniaca

oAmmoniaca liquida a bassa temperatura (≤ -20 ℃): selezionare acciaio inossidabile 316 + guarnizioni speciali resistenti all'ammoniaca a bassa temperatura per evitare infragilimento e corrosione.

oGas di ammoniaca ad alta temperatura (≥ 120℃): garantisce una resistenza alla temperatura della tenuta ≥ 150℃ per una tenuta stabile a lungo termine.

In base alla pressione del sistema

Selezionare PN10/16/25/40 in base alla pressione di progetto. Per la pressione fluttuante, scegliere una classe di pressione più alta per un ulteriore margine di sicurezza.

Selezione della guarnizione

oServizio generale sull'ammoniaca: guarnizione in gomma fluorurata di tipo B (economica e affidabile).

oGrave corrosione o ammoniaca liquida a bassa temperatura: è necessario utilizzare una gomma speciale resistente all'ammoniaca per impedire la permeazione.

Selezione dell'attuazione

oAlesaggio piccolo/medio, bassa frequenza di funzionamento: tipo manuale (funzionamento facile, basso costo).

oAmpio foro, alta frequenza o telecomando: tipo antideflagrante elettrico/pneumatico per sicurezza.

Selezione della connessione

Abbinare rigorosamente le flange della tubazione dell'ammoniaca in loco. MFM è preferito per prestazioni di tenuta migliori rispetto a RF.

Funzionamento e manutenzione (garantire un funzionamento sicuro)

Note operative

● Prima dell'installazione, verificare che il modello, la pressione, il materiale e il tipo di guarnizione corrispondano al servizio dell'ammoniaca. Pulire l'olio e le impurità all'interno del corpo e delle facce della flangia. Non lasciare sostanze grasse o acide che potrebbero reagire con l'ammoniaca.

● Installare secondo la direzione del flusso (ingresso basso, uscita alta). Il flusso inverso causerà il guasto della tenuta e un grave rischio di perdite.

● Operare in modo fluido e lento. Evitare una forza eccessiva sulle valvole manuali. Per le valvole elettriche/pneumatiche, controllare il cablaggio, l'alimentazione dell'aria e l'integrità antideflagrante prima della messa in servizio.

● Vietare severamente il funzionamento in condizioni di sovrapressione e temperatura eccessiva. Fermarsi immediatamente per l'ispezione se si verificano rumori o vibrazioni anomali.

Note sulla manutenzione

● Ispezionare regolarmente la tenuta con un rilevatore di perdite di ammoniaca. Stringere il premistoppa per perdite minori; sostituire immediatamente le guarnizioni se la perdita continua.

● La manutenzione deve essere eseguita dopo il completo scarico della pressione e lo spurgo del mezzo. Non smontare mai sotto pressione per evitare incidenti dovuti a perdite di ammoniaca.

● Per la sostituzione, utilizzare solo parti originali specificate per l'ammoniaca (guarnizioni, guarnizioni). I sigilli ordinari sono severamente vietati.

● Prima di riavviare le valvole con minimo lungo, controllare il movimento dello stelo e le guarnizioni. Se necessario, eseguire il test di tenuta dell'ammoniaca. Proteggere dall'umidità e dalla polvere durante lo spegnimento per evitare la corrosione dell'acciaio inossidabile.
