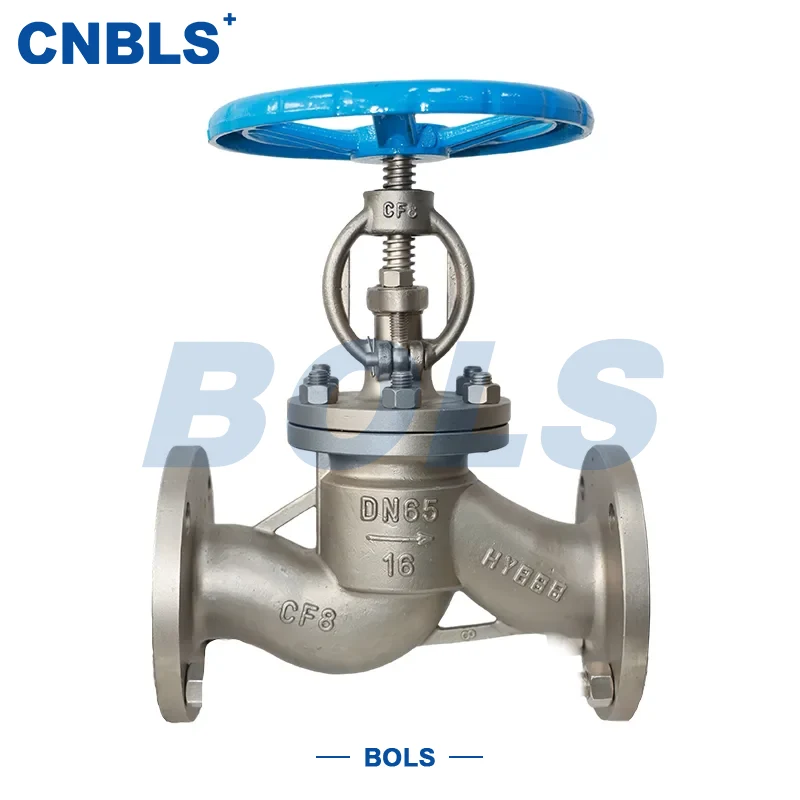

Valvole a globo con flangia in acciaio forgiato in acciaio inossidabile

Le valvole a globo con flangia in acciaio forgiato in acciaio inossidabile sono prodotte con tecnologia di forgiatura integrale e appartengono a valvole di intercettazione e regolazione ad alta resistenza. La struttura principale è costituita da corpo forgiato in acciaio inossidabile, coperchio e gruppo disco. La valvola garantisce un controllo on-off affidabile e una regolazione precisa del flusso guidando il disco su e giù tramite lo stelo della valvola.

Rispetto alle valvole convenzionali in acciaio fuso, le valvole a globo con flangia in acciaio forgiato in acciaio inossidabile presentano una maggiore densità del materiale, maggiore resistenza meccanica e resistenza agli urti più stabile. Con acciaio inossidabile resistente alla corrosione e struttura di tenuta matura, le valvole possono funzionare a lungo in ambienti ad alta temperatura, alta pressione e con fluidi corrosivi. Progettate e realizzate in conformità con GB, API, ASME e altri standard, sono ampiamente utilizzate in petrolio e gas, prodotti chimici ad alta pressione, centrali elettriche e sistemi offshore, fungendo da componenti chiave di controllo per condotte ad alta pressione.

Struttura principale e caratteristiche prestazionali

■ Corpo forgiato integraleIl corpo e il coperchio sono prodotti mediante forgiatura a stampo aperto o chiuso, con struttura interna densa e priva di porosità di fusione. La stabilità strutturale è superiore alle valvole fuse in condizioni di pressione fluttuante o di impatto.

■ Passaggio del flusso direttoIl design diretto standard riduce la resistenza del flusso locale e fornisce una regolazione del flusso più lineare, ideale per i sistemi di processo che richiedono un controllo stabile.

■ Struttura OS&Y con vite esterna e giogo Il design dello stelo rialzato consente una chiara osservazione della posizione della valvola. Le filettature dello stelo sono isolate dal mezzo, prolungando la durata.

■ Soluzioni di tenuta multiple La tenuta rigida in metallo o la tenuta morbida in PTFE sono disponibili in base alle condizioni di servizio, consentendo alle valvole di coprire sia applicazioni ad alta pressione che ad alta temperatura e mezzi puliti.

Parametri tecnici fondamentali

Configurazione materiale principale Corpo e cofano

Carrozzeria e cofano

Rifinitura e sigillatura

● Stelo della valvola: acciaio inossidabile indurente per precipitazione 316 o 17-4PH

● Sede/disco: rivestimento in stellite o guarnizione in materiale del corpo

● Guarnizione: Grafite flessibile o tipo rinforzato con PTFE

● Guarnizione della flangia: guarnizione a spirale / guarnizione ad anello PTFE / RJ

Con il sistema di materiali di cui sopra, le valvole a globo con flangia in acciaio forgiato in acciaio inossidabile raggiungono prestazioni equilibrate in termini di resistenza all'usura e stabilità di tenuta.

Opzioni di attivazione e connessione

Con la corretta configurazione dell'attuatore, le valvole a globo con flangia in acciaio forgiato in acciaio inossidabile possono funzionare stabilmente in sistemi automatizzati.

Linee guida per la selezione delle chiavi

Selezione per classe di pressione

● Per PN100 e superiore o pressione fluttuante: è preferibile la struttura forgiata

● Per pressioni ultra elevate: si consiglia la flangia RJ

Selezione dei materiali in base alla corrosività

● Servizio generale: 304

● Servizio cloro o acido: 316L

● Per temperature elevate: verificare la sollecitazione ammissibile del materiale

Selezione in base ai requisiti di tenuta

● Alta temperatura, alta pressione, contenente particelle: guarnizione dura in metallo

● Servizio pulito con rigoroso controllo delle perdite: guarnizione morbida in PTFE

Corrispondenza per modalità operativa

● DN≤80 e bassa frequenza di funzionamento: manuale

● Controllo remoto o automatico: elettrico/pneumatico

● Alta pressione di grande diametro: ingranaggio conico

Installazione, funzionamento e manutenzione

Installazione

● Verificare modello, classe di pressione e compatibilità dei materiali

● Verificare la presenza di danni meccanici sulle superfici forgiate

● Installare nella direzione del flusso indicata sul corpo: ingresso basso, uscita alta

Messa in servizio e funzionamento

● Operare manualmente in modo fluido e lento per evitare impatti

● Eseguire test di pressione a vuoto e passo passo per le valvole elettriche/pneumatiche

● Assicurarsi che non vi siano perdite prima dell'avvio dei sistemi ad alta pressione

Manutenzione

● Ispezionare regolarmente il premistoppa e i giunti a flangia

● Test non distruttivi UT/MT consigliati per il servizio a lungo termine

● Riparare le superfici di tenuta del disco e della sede se le prestazioni di regolazione diminuiscono

Riavvio dopo lo spegnimento

● Verificare il corretto funzionamento ruotando manualmente prima dell'avvio

● Se necessario, eseguire il test dell'involucro e della tenuta

● Mettere in servizio solo dopo aver superato l'ispezione

Applicazioni

Con una struttura forgiata ad alta resistenza e un sistema di tenuta affidabile, le valvole a globo con flangia in acciaio forgiato in acciaio inossidabile sono ampiamente utilizzate in:

● Trasporto di petrolio e gas

● Impianti chimici ad alta pressione

● Sistemi di energia termica e nucleare

● Piattaforme offshore e marittime

● Condotte di processo ad alta pressione e temperatura elevata
