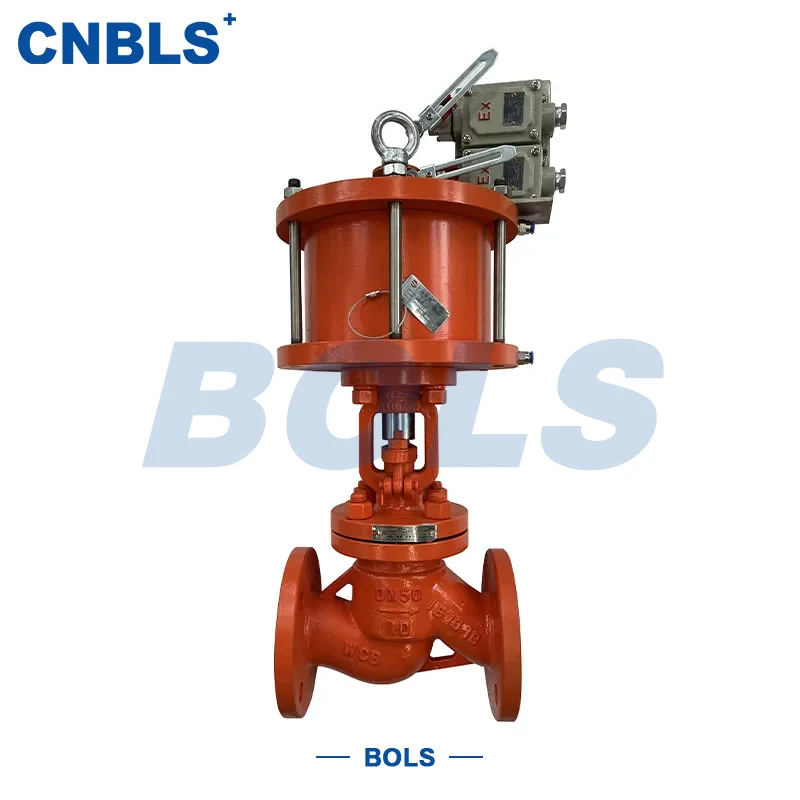

Valvole a saracinesca a stantuffo in acciaio inossidabile

Le valvole a saracinesca a stantuffo in acciaio inossidabile sono una valvola di intercettazione e regolazione di precisione progettata con una struttura di tenuta a stantuffo. Lo stelo della valvola guida verticalmente lo stantuffo per ottenere una chiusura ermetica e un controllo accurato del flusso attraverso una sede finemente lavorata.

Realizzata interamente in acciaio inossidabile, la struttura della serie UJ41H offre tenuta stabile, forte resistenza all'usura e buone prestazioni contro la corrosione. Il rivestimento in lega dura sulle superfici di tenuta consente alla valvola di gestire fluidi viscosi, fluidi leggermente abrasivi e condizioni di processo corrosive. Questo design supporta una lunga durata in sistemi di tubazioni esigenti.

Principio di funzionamento

La valvola controlla il flusso tramite movimento lineare anziché tramite rotazione:

Lo stelo muove lo stantuffo su e giù lungo l'asse.

Lo stantuffo e la sede formano una tenuta di precisione a contatto con la linea.

La strozzatura del flusso si ottiene mediante un'apertura graduale.

Rispetto alle valvole a globo convenzionali, la struttura dello stantuffo riduce il rischio di perdite e migliora la ripetibilità della precisione di regolazione.

Caratteristiche del prodotto

Sigillatura di precisione dello stantuffo

La rettifica abbinata tra stantuffo e sede garantisce prestazioni di tenuta del metallo stabili, adatte per applicazioni che richiedono una chiusura rigorosa.

Resistenza all'usura e alla corrosione

Le principali aree di tenuta sono ricoperte con lega dura Stellite, migliorando la resistenza all'erosione, alle particelle e al servizio ad alta temperatura.

Costruzione completamente in acciaio inossidabile

Sono disponibili diversi gradi di acciaio inossidabile per soddisfare diversi livelli di corrosione e intervalli di temperatura.

Ampia capacità di temperatura

Con guarnizioni e materiali adeguati, la valvola può funzionare in un'ampia gamma di temperature, supportando sia sistemi a temperatura standard che elevata.

Opzioni di attuazione flessibili

Sono disponibili configurazioni manuali, elettriche e pneumatiche, che consentono alla valvola di adattarsi a tubazioni manuali o sistemi di controllo del processo automatizzati.

Specifiche tecniche

Configurazione del materiale principale

Carrozzeria e cofano

Parti interne chiave

Applicazioni tipiche

Le valvole a saracinesca a stantuffo in acciaio inossidabile sono ampiamente utilizzate laddove sono richiesti uno spegnimento affidabile e una strozzatura stabile:

Linee di lavorazione petrolchimica

Sistemi a vapore e ad acqua delle centrali elettriche

Condotte metallurgiche

Linee di produzione farmaceutiche

Sistemi di trasformazione alimentare

Controllo generale dei fluidi industriali

Funziona bene nei servizi che coinvolgono particelle leggere, fluidi viscosi e mezzi debolmente corrosivi.

Linee guida per la selezione

Pressione e temperatura

Confermare la classificazione PN/Classe in base alle condizioni operative. Per temperature e pressioni elevate si consiglia il materiale 316 e una classe di pressione superiore.

Caratteristiche medie

Per fluidi viscosi o contenenti particelle, verificare la resistenza all'usura della coppia di guarnizioni dello stantuffo. Per una corrosione più forte, selezionare 316L.

Rivolta verso la flangia

Corrisponde allo standard della flangia della tubazione. Per fluidi ad alta pressione o pericolosi, i rivestimenti MFM o TG offrono una migliore affidabilità di tenuta.

Scelta dell'attuazione

Manuale: di piccole e medie dimensioni, bassa frequenza di funzionamento

Elettrico/Pneumatico: telecomando o regolazione frequente

Requisito di sigillatura

Per un servizio di chiusura rigoroso, specificare la rettifica abbinata dello stantuffo e della sede.

Installazione e manutenzione

Note di installazione

Verificare modello, classificazione e materiale prima dell'installazione

Pulire la cavità interna e le facce della flangia

Installare in base alla marcatura della direzione del flusso (basso ingresso, alto uscita)

Controllare il cablaggio dell'attuatore o l'alimentazione dell'aria prima della messa in servizio

Raccomandazioni per la manutenzione

Ispezionare regolarmente le condizioni di tenuta della guarnizione

Stringere uniformemente i bulloni del premistoppa se si verificano perdite minori

Riaffilare o sostituire lo stantuffo/la sede se le prestazioni di tenuta diminuiscono

Dopo un lungo arresto, azionare manualmente la valvola prima di riavviarla

Una corretta manutenzione garantisce che le valvole a saracinesca a stantuffo in acciaio inossidabile mantengano una precisione di controllo stabile e un'affidabilità di tenuta a lungo termine.
