Valvole a sfera a tre vie a T in acciaio inox

La valvola a sfera a tre vie in acciaio inossidabile Q44F(T) è una valvola a sfera a tre vie realizzata in acciaio inossidabile (304/316, ecc.) e prodotta in conformità con gli standard della serie Q44F(T). La sua caratteristica principale risiede nel fatto che la sfera e lo stelo sono fusi integralmente come una singola unità, con canali di flusso di tipo T o di tipo L (tipo F per flusso diretto, tipo T per flusso a tre vie). Abilita le funzioni di confluenza, deviazione o cambio di direzione dei media.

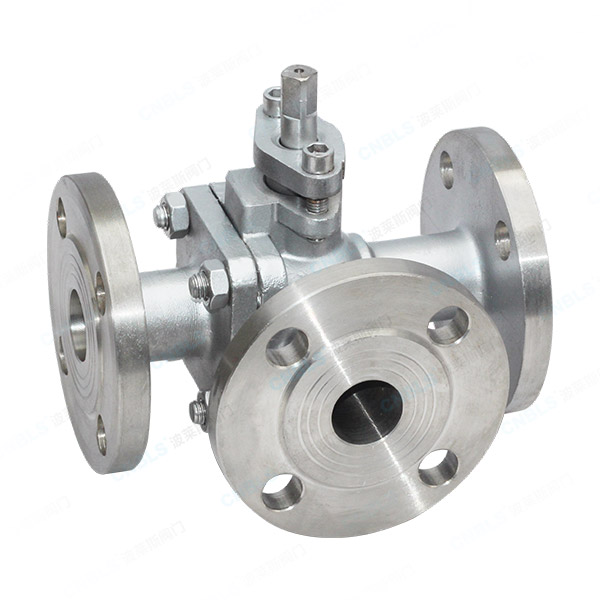

Le valvole a sfera a tre vie a forma di T in acciaio inossidabile integrano la sfera e lo stelo come un'unica unità fusa. Con canali di flusso di tipo T o L (tipo F per passaggio diretto, tipo T per tre vie), consente la confluenza, la deviazione o la commutazione dei fluidi. La valvola presenta una struttura compatta, un canale di flusso liscio, eccellenti prestazioni di tenuta e una forte resistenza alla corrosione.

Con la sua struttura compatta, bassa resistenza al flusso, tenuta superiore ed elevata resistenza alla corrosione, questa valvola è ampiamente utilizzata in settori industriali come petrolio, ingegneria chimica, trattamento delle acque, alimentare, farmaceutico ed energia elettrica. È particolarmente adatto per condizioni di lavoro con elevati requisiti di resistenza alla corrosione dei materiali e cambio di direzione del fluido.

Caratteristiche del prodotto

1. Struttura in fusione monopezzo

Il corpo della valvola e lo stelo sono fusi integralmente, migliorando la resistenza strutturale e garantendo un funzionamento stabile in condizioni di alta pressione e alta temperatura a lungo termine.

2. Design del canale di flusso multifunzionale

Il canale di flusso a tre vie di tipo T consente la confluenza, la deviazione o il cambio di direzione dei fluidi, mentre il canale di flusso diretto di tipo F è adatto per la commutazione lineare con bassa resistenza al flusso, garantendo un flusso del sistema efficiente e senza ostacoli.

3. Prestazioni di tenuta eccellenti

È possibile selezionare la tenuta morbida opzionale (PTFE/RPTFE) o la tenuta dura (tenuta metallica) in base alla temperatura delle condizioni di lavoro e alle caratteristiche del fluido, garantendo tenuta affidabile, resistenza all'usura e forte capacità anti-perdite.

4.Modalità di guida multiple

Supporta modalità di funzionamento manuale, con ingranaggio a vite senza fine, pneumatica (a semplice effetto/doppio effetto) ed elettrica (on-off/regolazione), adattabile a diversi spazi di installazione e requisiti di controllo automatico.

5. Resistenza alle alte temperature, all'alta pressione e alla corrosione

Il materiale in acciaio inossidabile può resistere a un intervallo di temperature compreso tra -46°C e 425°C e resistere a mezzi altamente corrosivi, garantendo un funzionamento stabile a ciclo lungo.

6.Installazione flessibile

Disponibili con connessioni flangiate, filettate o saldate di testa, conformi a diversi standard di tubazioni (GB/ANSI) per una facile manutenzione e sostituzione.

Applicazioni

Le valvole a sfera a tre vie a forma di T in acciaio inossidabile sono ampiamente utilizzate nei seguenti scenari:

● Sistemi di commutazione di direzione, deviazione e confluenza di gasdotti e gasdotti

● Trasporto di sostanze acide, alcaline e saline nella produzione chimica

● Cambio di direzione e deviazione delle condutture nei progetti di trattamento delle acque

● Trasporto di mezzi puliti nella produzione alimentare e farmaceutica

● Condotte per la commutazione della direzione di vapore e prodotti petroliferi nell'industria dell'energia elettrica

● Sistemi di trasporto per fluidi contenenti una piccola quantità di particelle o fluidi altamente corrosivi

Parametri tecnici fondamentali

Punti di selezione

1.Corrispondenza delle caratteristiche dei media con i canali di flusso

Selezionare i materiali in acciaio inossidabile (CF8/CF8M/CF3/CF3M) in base alla corrosività e alla pulizia dei mezzi; scegliere canali di flusso di tipo F o di tipo T in base ai requisiti funzionali per ottenere una commutazione di direzione diretta o a tre vie.

2.Selezione del tipo di tenuta

Scegli il tipo F con tenuta morbida per condizioni di temperatura normale e bassa pressione, che bilancia la resistenza all'usura e le prestazioni di tenuta; optare per il tipo T a tenuta rigida per fluidi ad alta temperatura, alta pressione o contenenti particelle per garantire resistenza all'usura e lunga durata.

3.Corrispondenza di pressione e temperatura

Selezionare le classificazioni PN/Classe corrispondenti alla pressione di progettazione della pipeline, con un margine riservato del 10%–20%; La temperatura deve corrispondere al tipo di guarnizione e al materiale in acciaio inossidabile per evitare un degrado delle prestazioni causato dal surriscaldamento.

4.Diametro nominale e adattamento del flusso

Selezionare il valore DN appropriato in base alla portata massima calcolata e alla perdita di pressione consentita. Le valvole a sfera a tre vie a forma di T in acciaio inossidabile presentano canali di flusso uniformi con valori Cv migliori rispetto alle valvole convenzionali e per scenari di flusso basso è necessario un calcolo preciso.

5. Modalità di guida e corrispondenza dello spazio di installazione

Scegli azionamenti manuali o piccoli pneumatici per spazi ristretti; selezionare azionamenti pneumatici/elettrici per applicazioni di grandi portate o di controllo remoto; assicurarsi che lo standard della flangia corrisponda al corpo della valvola in acciaio inossidabile.

Note sul funzionamento e sulla manutenzione

Note operative

1.Prima dell'uso iniziale, verificare che il modello, la classe di pressione, il diametro nominale corrispondano alle condizioni di lavoro e verificare che il corpo della valvola in acciaio inossidabile e le connessioni flangiate siano esenti da danni.

2. Operare lentamente durante l'apertura, la chiusura o il cambio di direzione per evitare che il colpo d'ariete danneggi il corpo della valvola o le tubazioni; applicare la forza in modo uniforme durante il funzionamento manuale e non ruotare con forza la valvola.

3. Per le valvole pneumatiche/elettriche, verificare che l'alimentazione d'aria/alimentazione elettrica sia stabile prima dell'uso e osservare un movimento regolare, un cambio di direzione accurato e nessun rumore anomalo.

4.Quando si riavvia dopo un arresto prolungato, scaricare prima la condensa e le impurità, quindi aprire lentamente la valvola.

5. È severamente vietato operare in condizioni di sovrapressione o sovratemperatura; spegnere immediatamente per la risoluzione dei problemi in caso di anomalie.

Note sulla manutenzione

1.Ispezionare settimanalmente la superficie di tenuta, il premistoppa e la superficie del corpo della valvola per verificare l'assenza di perdite, corrosione o crepe.

2.Sostituire tempestivamente la sede della valvola in caso di perdite nelle valvole di tipo F con tenuta morbida; controllare regolarmente l'usura delle valvole di tipo T a tenuta rigida e lappare o sostituire le parti quando necessario.

3. Lubrificare gli azionamenti manuali/a vite senza fine trimestralmente; scaricare l'acqua e controllare regolarmente il livello dell'olio delle valvole pneumatiche.

4.In caso di condizioni di lavoro con fluidi corrosivi, ispezionare regolarmente il corpo della valvola e la sfera; drenare il supporto e proteggerlo dall'umidità e dalla polvere durante la conservazione a lungo termine.

5.Risoluzione dei problemi: in caso di inceppamenti, scaricare prima la pressione, quindi smontare e pulire le impurità o sostituire le parti; in caso di malfunzionamenti pneumatici/elettrici, passare al funzionamento manuale in caso di emergenza, quindi ricercare i guasti dell'attuatore.

6. Redigere un fascicolo di manutenzione, registrando il modello, la data di installazione, la manutenzione e le parti di ricambio per fornire una base per la successiva manutenzione.
