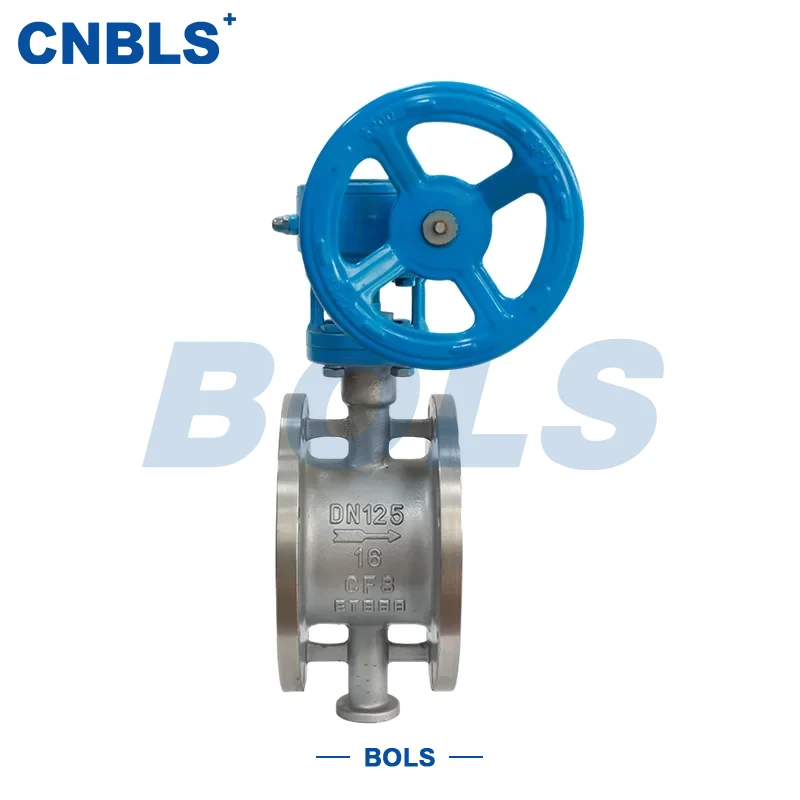

Valvole a farfalla telescopiche in acciaio inox con tenuta metallica

La valvola a farfalla telescopica con tenuta metallica SD343H in acciaio inossidabile è una valvola di controllo per tubazioni di dimensioni medio-grandi che integra una struttura a triplo offset, tenuta rigida in metallo, compensazione telescopica assiale e trasmissione a vite senza fine. L'intero corpo della valvola è realizzato in acciaio inossidabile (acciaio inossidabile duplex 304/316/304L/316L/2205, ecc.), che lo rende adatto per ambienti ad alta temperatura, alta pressione e con fluidi altamente corrosivi.

Guidata da un meccanismo a vite senza fine per ruotare lo stelo della valvola, la valvola guida il disco per completare le azioni di apertura, chiusura o regolazione, ottenendo una chiusura affidabile e un controllo del flusso dei fluidi. Il corpo valvola integra una struttura di compensazione telescopica incorporata, in grado di assorbire lo spostamento assiale causato dalle differenze di temperatura nelle tubazioni senza la necessità di giunti di dilatazione aggiuntivi, riducendo efficacemente il rischio di concentrazione delle sollecitazioni nel sistema.

Grazie al design strutturale stabile e alle prestazioni affidabili di tenuta dei metalli, le valvole a farfalla telescopiche con tenuta metallica in acciaio inossidabile sono comunemente utilizzate nei sistemi di tubazioni industriali con condizioni di lavoro complesse, frequenti variazioni di temperatura o lunghe lunghezze di tubazione.

Descrizione della struttura e del principio di funzionamento

1. Progettazione della struttura a triplo offset

La valvola adotta la collaudata struttura della valvola a farfalla a triplo offset della serie SD343. Grazie al design a triplo offset, il disco può sganciarsi rapidamente dalla sede della valvola nella fase di apertura iniziale e ottenere una compressione lineare solo nella fase di chiusura finale, offrendo i seguenti vantaggi:

● Basso attrito in apertura e chiusura

● Usura minima della superficie di tenuta

● Coppia di apertura/chiusura stabile e lunga durata

Questa struttura è particolarmente adatta per applicazioni con tenuta dura in metallo, mantenendo prestazioni di tenuta affidabili anche in condizioni di alta temperatura e alta pressione.

2. Sistema di tenuta dura in metallo

Sia la sede della valvola che le superfici di tenuta del disco sono lavorate con precisione e rettificate da materiali metallici, disponibili in due opzioni: guarnizione del corpo in acciaio inossidabile o struttura di saldatura sovrapposta in stellite 6. È dotato di:

● Resistenza alle alte temperature e agli shock di pressione

● Eccellente resistenza all'erosione e all'usura contro mezzi carichi di particelle

● Idoneità per operazioni di apertura e chiusura frequenti

Il design a tenuta rigida in metallo garantisce che la valvola mantenga prestazioni di tenuta stabili in vapore ad alta temperatura, gas di combustione e mezzi contenenti particelle.

3. Struttura di compensazione telescopica

La valvola è dotata di un meccanismo telescopico assiale incorporato che può espandersi e contrarsi liberamente entro un certo intervallo per compensare lo spostamento causato dall'espansione e dalla contrazione termica delle tubazioni:

● Il range di espansione/contrazione varia in base al diametro nominale

● Riduce efficacemente lo stress sulla connessione della flangia

● Migliora la sicurezza generale del sistema

Questa progettazione è particolarmente critica per le reti di tubazioni di riscaldamento, le condotte di trasmissione a lunga distanza e i sistemi con significative fluttuazioni di temperatura.

4. Meccanismo di azionamento dell'ingranaggio a vite senza fine

La valvola viene fornita di serie con un gruppo di comando a vite senza fine, abbinato ad un volantino di manovra, che offre le seguenti caratteristiche:

● Ampio rapporto di trasmissione per un'apertura e una chiusura senza sforzo

● Supporta una regolazione precisa del flusso

● Prestazioni autobloccanti superiori per un funzionamento stabile

Nelle applicazioni di grande diametro o ad alta pressione, la trasmissione a vite senza fine può ridurre efficacemente il carico operativo e migliorare la sicurezza operativa in loco.

Caratteristiche principali del prodotto

● Struttura interamente in acciaio inossidabile per una resistenza stabile alla corrosione

● Il design a triplo offset garantisce una bassa coppia di apertura/chiusura e un'usura minima

● La guarnizione rigida in metallo è adatta a fluidi ad alta temperatura e alta pressione

● La funzione di compensazione telescopica incorporata del corpo valvola riduce lo stress della tubazione

● Il collegamento a flangia consente una comoda installazione e manutenzione

● La trasmissione a vite senza fine garantisce un funzionamento regolare e affidabile

Le valvole a farfalla telescopiche con tenuta metallica in acciaio inossidabile bilanciano l'affidabilità della tenuta e la stabilità strutturale in condizioni di lavoro complesse, rendendole ideali per sistemi di funzionamento continuo a lungo termine.

Applicazioni tipiche

Parametri tecnici

Descrizione della configurazione del materiale

Consigli per la selezione e l'utilizzo

Quando si selezionano le valvole a farfalla telescopiche con tenuta metallica in acciaio inossidabile, concentrarsi sui seguenti fattori chiave:

1. Caratteristiche medie: scegliere l'acciaio inossidabile corrispondente e i materiali di tenuta in base alla corrosività media e al contenuto di particelle.

2.Pressione e temperatura: corrispondere alla pressione di progetto e riservare adeguati margini di sicurezza.

3. Spostamento della tubazione: garantire che il campo di compensazione telescopica della valvola superi l'effettivo spostamento assiale della tubazione.

4. Standard di flangia: verificare la coerenza con gli standard di flangia della tubazione in loco.

5. Metodo operativo: per applicazioni di grande diametro o ad alta pressione, dare priorità ai meccanismi a vite senza fine con rapporti di trasmissione elevati.

Riepilogo

Integrando prestazioni di tenuta, compensazione dello spostamento e stabilità operativa in un'unica valvola, questa serie di prodotti riduce il numero di accessori di sistema e migliora l'affidabilità complessiva dei sistemi di tubazioni.

In scenari industriali che prevedono pressioni medio-alte, temperature elevate e spostamenti significativi delle tubazioni, le valvole a farfalla telescopiche con tenuta metallica in acciaio inossidabile mantengono un funzionamento stabile a lungo termine, riducono la frequenza di manutenzione e sono adatte per l'uso a lungo termine e l'implementazione su larga scala in progetti di ingegneria.
