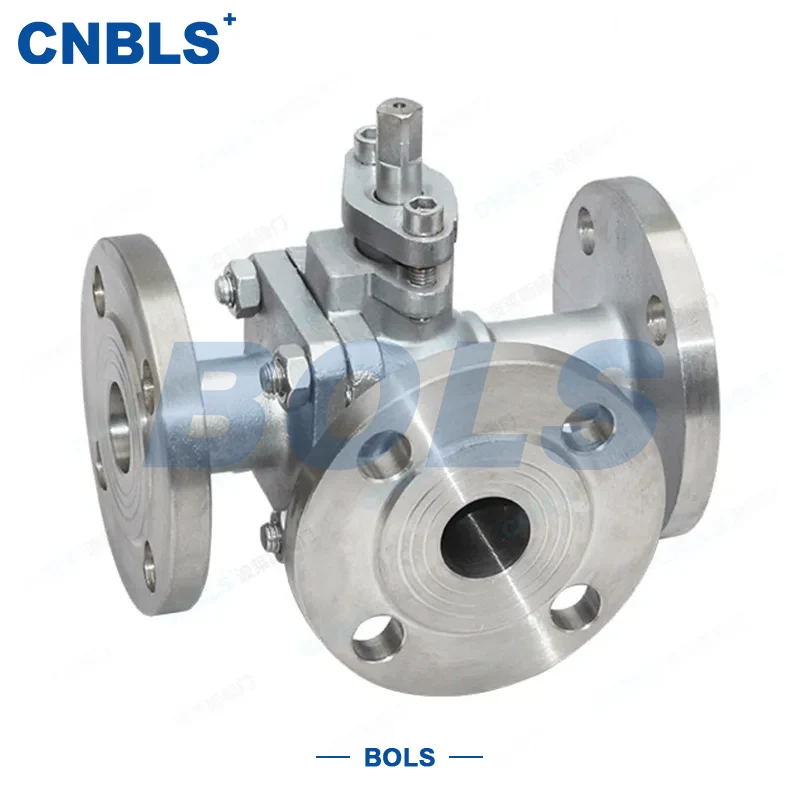

Valvole a sfera flangiate a tre vie in acciaio inossidabile

Le valvole a sfera flangiate a tre vie in acciaio inossidabile si riferiscono a una valvola di controllo multiporta realizzata con materiali in acciaio inossidabile come 304, 316, 304L e 316L, con connessioni terminali flangiate. La valvola adotta una struttura integrale con sfera e stelo ed è disponibile con modelli di flusso con porta a T o porta a L, che consentono la miscelazione dei fluidi, la deviazione o la commutazione direzionale.

Grazie alla combinazione di acciaio inossidabile resistente alla corrosione e tenuta flangiata affidabile, la valvola offre prestazioni stabili in ambienti industriali esigenti. È adatto per sistemi che richiedono integrità di connessione affidabile e durata a lungo termine.

Struttura e principio di funzionamento

La valvola funziona ruotando la sfera attraverso lo stelo per commutare i percorsi del flusso tra porte diverse.

Porta a T: utilizzata per miscelare o deviare il flusso

Porta L: utilizzata per la commutazione direzionale tra due linee

Estremità flangiate: garantiscono un allineamento accurato e una tenuta sicura

Il percorso del flusso interno ottimizzato aiuta a ridurre la perdita di pressione mantenendo dimensioni complessive compatte.

Caratteristiche principali

Design integrale ad alta resistenza

La sfera e lo stelo sono realizzati integralmente, riducendo la tolleranza di assemblaggio e migliorando la stabilità operativa e la durata di servizio.

Eccellente resistenza alla corrosione

Sono disponibili diversi gradi di acciaio inossidabile per gestire acidi, alcali, fluidi contenenti cloruri e fluidi corrosivi in ​​generale.

Sigillatura flangiata affidabile

Le flange sono conformi agli standard GB/T 9113 e ANSI B16.5, garantendo un'installazione conveniente e prestazioni di tenuta comprovate.

Opzioni di posti flessibili

Sono disponibili sedi morbide e sedi metalliche per soddisfare diversi requisiti di temperatura e pressione.

Compatibilità con l'automazione

La valvola può essere dotata di attuatori manuali, a vite senza fine, pneumatici o elettrici per una facile integrazione nei sistemi automatizzati.

Specifiche tecniche

Principali opzioni di materiale

Corpo e flangia

Posto a sedere

Applicazioni tipiche

Le valvole a sfera flangiate a tre vie in acciaio inossidabile sono adatte per sistemi industriali che richiedono deviazione o commutazione del flusso, tra cui:

Impianti petroliferi e petrolchimici

Lavorazione chimica fine

Sistemi di trattamento dell'acqua

Condutture alimentari e farmaceutiche

Sistemi elettrici e a vapore

Trasmissione del gas naturale

Funziona bene nelle applicazioni di controllo multiporta in cui l'affidabilità della tenuta è fondamentale.

Linee guida per la selezione

Abbinamento dei materiali

304/304L per corrosione generale

316/316L per cloruri o sostanze corrosive più forti

Duplex 2205 per servizi gravosi ad alta pressione

Selezione della porta

Porta a T per miscelazione o deviazione

Porta L per commutazione direzionale

Corrispondenza della temperatura

Sedile morbido per temperature normali

Sede in metallo per servizio ad alta temperatura

Norma della flangia

Selezionare i sistemi di flangia GB o ANSI in base alle specifiche della tubazione e confermare il rivestimento RF o RTJ.

Scelta dell'attuazione

Gli attuatori pneumatici o elettrici sono consigliati per il funzionamento frequente o remoto.

Installazione e manutenzione

Note operative

Verificare il modello della valvola, la pressione nominale e lo standard della flangia prima dell'installazione

Azionare lentamente la valvola per evitare colpi d'ariete

Garantire aria o alimentazione stabile per le valvole automatizzate

Dopo lunghi periodi di inattività, lavare la tubazione prima della riapertura

Note sulla manutenzione

Ispezionare settimanalmente la tenuta della flangia e della baderna

Lubrificare lo stelo e le parti della trasmissione ogni trimestre

Sostituire tempestivamente i componenti di tenuta in caso di perdite

Stringere i bulloni della flangia in modo uniforme secondo uno schema incrociato

Una corretta manutenzione aiuta a prolungare la durata delle valvole a sfera flangiate a tre vie in acciaio inossidabile e a mantenere prestazioni di tenuta costanti.
