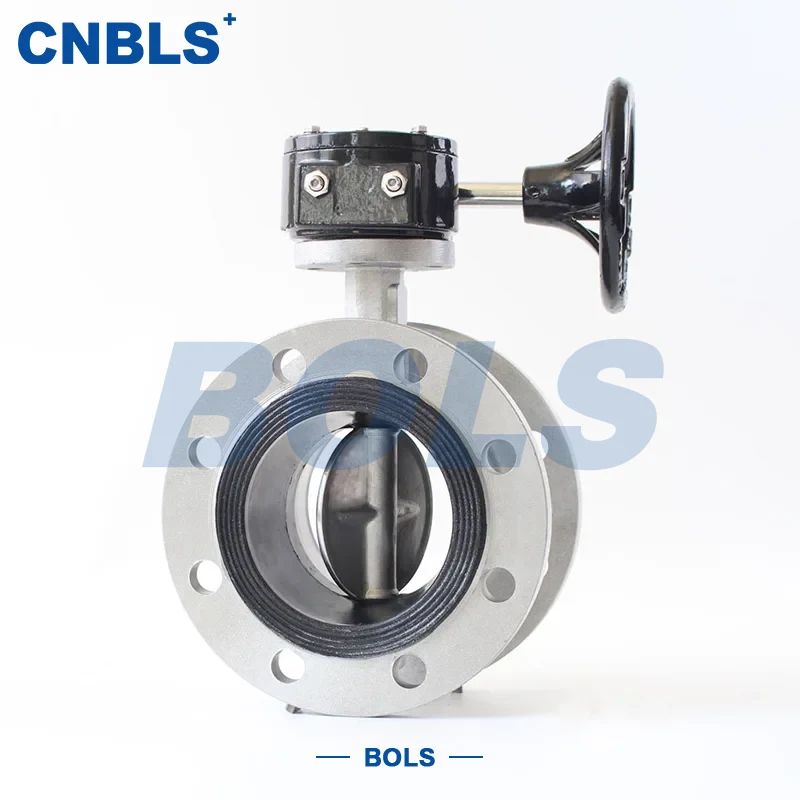

Valvole a farfalla a tenuta dura in metallo di tipo wafer con ingranaggi a vite senza fine in acciaio inossidabile

La valvola a farfalla a tenuta dura in metallo di tipo wafer con ingranaggio a vite senza fine D373H in acciaio inossidabile è una valvola a farfalla industriale progettata per condizioni di lavoro medie e complesse a pressione medio-alta, alta temperatura e. Adottando la struttura a triplo offset della serie D373, combinata con un meccanismo di trasmissione a vite senza fine e una connessione di tipo wafer, la valvola garantisce affidabilità di tenuta bilanciando spazio di installazione e stabilità operativa.

Il prodotto utilizza acciaio inossidabile (304, 316, 304L, 316L, acciaio inossidabile duplex 2205, ecc.) come materiale principale e la coppia di tenuta adotta una struttura metallica rigida, che può adattarsi a condizioni di lavoro come alta temperatura, mezzi contenenti particelle e corrosivi per lungo tempo. Azionato da un volantino con ingranaggio a vite senza fine, realizza un'apertura/chiusura regolare e una regolazione precisa della valvola ed è particolarmente adatto per sistemi di tubazioni di medio e grande calibro (DN ≥ 200 mm).

In settori quali quello petrolchimico, dell'energia elettrica, della metallurgia, dell'industria chimica del carbone e del trattamento delle acque, queste valvole a farfalla a tenuta dura in metallo di tipo wafer con ingranaggi a vite senza fine in acciaio inossidabile vengono spesso utilizzate per l'arresto o la regolazione di sezioni chiave della tubazione ed è particolarmente adatta per sistemi con elevati requisiti di sicurezza e stabilità.

Caratteristiche strutturali e di design

1. Struttura sigillata in metallo a triplo offset

La valvola adotta un design a triplo offset, che consente al disco a farfalla di sganciarsi rapidamente dalla sede della valvola durante l'apertura e la chiusura, riducendo l'attrito sulla superficie di tenuta:

● Coppia di apertura e chiusura inferiore

● Usura della superficie di tenuta notevolmente ridotta

● Non soggetto a grippaggio in condizioni di temperatura elevata

La struttura di tenuta metallo-metallo presenta sedi delle valvole in metallo e dischi a farfalla, lavorati con precisione e lappati per mantenere prestazioni di tenuta stabili in condizioni di alta temperatura e alta pressione.

2. Design del corpo valvola di tipo wafer

Il corpo della valvola è interamente fuso in acciaio inossidabile e la struttura di connessione di tipo wafer presenta le seguenti caratteristiche:

● Nessuna flangia indipendente richiesta, struttura compatta

● Spessore di installazione ridotto, per risparmiare spazio sulla tubazione

● Compatibile con i sistemi a flangia standard GB/ANSI

● Facilita il rinnovamento e la sostituzione manutentiva delle condotte esistenti

Questo design può ridurre efficacemente il peso complessivo e i costi di installazione nei sistemi di medio e grande calibro.

3. Meccanismo di trasmissione con ingranaggio a vite senza fine

La trasmissione a vite senza fine è uno dei metodi di funzionamento principali della valvola, con i seguenti vantaggi:

● Ampio rapporto di trasmissione, funzionamento con risparmio di manodopera

● Processo di apertura e chiusura stabile, che consente una regolazione precisa

● Eccellenti prestazioni autobloccanti, posizionamento affidabile

● Adatto per la regolazione ad alta frequenza e condizioni di lavoro con coppia elevata

Nei sistemi con DN≥200 mm o condizioni di alta pressione, la trasmissione con ingranaggi a vite senza fine può migliorare significativamente la sicurezza operativa e la controllabilità, il che è un motivo importante per cui queste valvole a farfalla a tenuta dura in metallo di tipo wafer con ingranaggi a vite senza fine in acciaio inossidabile sono ampiamente adottate.

Parametri tecnici

Istruzioni per la configurazione dei materiali per l'acciaio inossidabile

Materiali dei principali componenti dei cuscinetti a pressione

Una ragionevole combinazione di materiali può prolungare efficacemente la durata di esercizio della valvola, un aspetto fondamentale anche nella scelta ingegneristica.

Applicazioni

Questa serie di valvole viene utilizzata principalmente nelle seguenti condizioni di lavoro e settori:

● Industria petrolchimica: condotte per prodotti petroliferi ad alta temperatura e fluidi corrosivi

● Sistema di alimentazione: sistemi a vapore principale e vapore surriscaldato

● Industria metallurgica: gas di scarico ad alta temperatura e gas contenenti polveri

● Industria chimica del carbone: gas di sintesi e mezzi contenenti zolfo

● Trattamento dell'acqua: acqua ad alta temperatura e acqua di circolazione industriale

In questi scenari, le valvole a farfalla a tenuta dura in metallo di tipo wafer con ingranaggio a vite senza fine in acciaio inossidabile di solito svolgono attività chiave di chiusura o regolazione, dove è richiesta un'elevata affidabilità.

Note sulla selezione e sull'utilizzo

1.Selezionare materiali in acciaio inossidabile appropriati come 304/316/2205 in base alla corrosività media.

2.Assicurarsi che la resistenza dei bulloni corrisponda allo spessore della flangia per la struttura di tipo wafer.

3. Prestare attenzione alla resistenza alla temperatura del grasso lubrificante nella scatola degli ingranaggi a vite senza fine in condizioni di lavoro ad alta temperatura.

4.Per i fluidi contenenti particelle, dare priorità alla soluzione del disco a farfalla con saldatura sovrapposta in lega di stellite.

Riepilogo

La valvola a farfalla metallica a tenuta dura di tipo wafer con ingranaggio a vite senza fine D373H in acciaio inossidabile è stata ottimizzata nella progettazione strutturale, nella configurazione del materiale e nella modalità di trasmissione per condizioni di lavoro medio-alte, alta temperatura e condizioni di lavoro complesse. Le sue prestazioni di tenuta stabili, le caratteristiche operative affidabili e il metodo di installazione compatto rendono queste valvole a farfalla a tenuta dura in metallo di tipo wafer con ingranaggi a vite senza fine in acciaio inossidabile uno dei tipi di valvole comunemente utilizzati nei sistemi di tubazioni in diversi settori.
