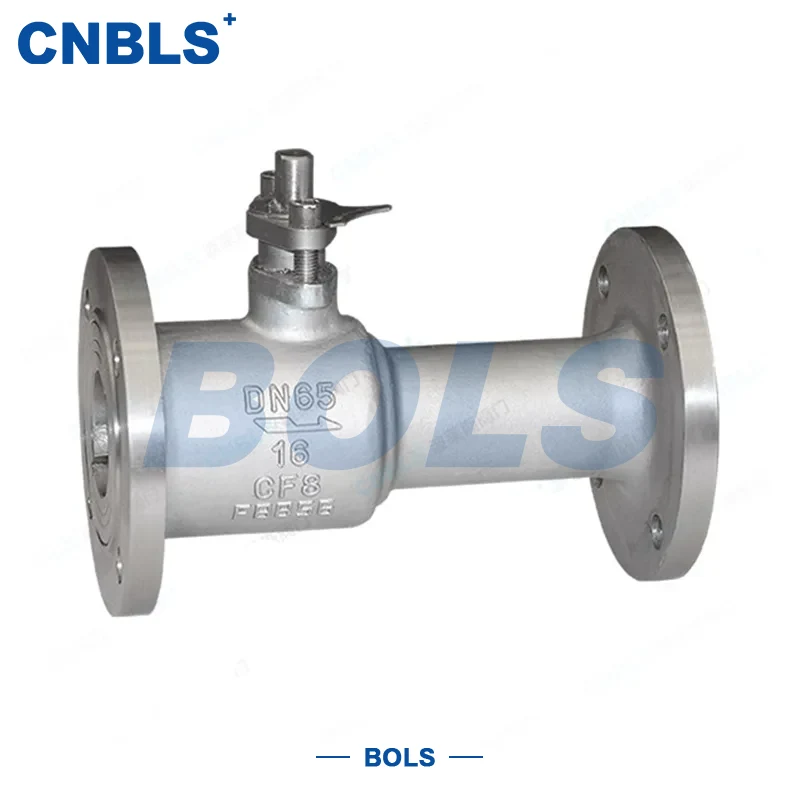

Valvole a sfera di scarico ad alta temperatura in acciaio inossidabile

Le valvole a sfera di scarico ad alta temperatura in acciaio inossidabile sono una valvola di intercettazione progettata specificamente per condizioni di servizio ad alta temperatura e cariche di impurità. Costruita in acciaio inossidabile resistente al calore e dotata di un sistema di tenuta dura in metallo, la valvola offre una tenuta affidabile e un funzionamento regolare in ambienti termici severi.

La valvola funziona tramite una rotazione della sfera di 90°. Quando il foro si allinea con la tubazione, il mezzo viene scaricato rapidamente; quando ruotato e chiuso, il sistema di tenuta ad alta temperatura garantisce una chiusura ermetica. Rispetto alle valvole a globo e alle valvole a stantuffo convenzionali, le valvole a sfera di spurgo ad alta temperatura in acciaio inossidabile offrono una migliore resistenza all'usura, prestazioni antierosione e una maggiore durata, rendendole adatte per servizi di spurgo continui o frequenti.

Progettata in conformità con GB/T 26145-2010 e standard correlati, la valvola è costruita per un funzionamento sicuro e stabile in sistemi industriali esigenti.

Caratteristiche principali del prodotto

Costruzione in acciaio inossidabile resistente al calore

Il corpo della valvola e il coperchio sono disponibili in acciaio inossidabile 316L, 321 o 310S per adattarsi a diversi intervalli di temperatura, fornendo un'elevata resistenza alla corrosione e all'ossidazione ad alta temperatura.

Sistema di sigillatura dura in metallo

La sede e la sfera sono rivestite con lega di stellite o rivestite con carburo di tungsteno. Questa coppia di guarnizioni ad elevata durezza mantiene una tenuta affidabile anche in mezzi contenenti particelle solide.

Percorso del flusso anti-intasamento a porta completa

Il design a foro largo e lineare migliora l'efficienza dello scarico e riduce il rischio di bloccaggio, soprattutto in applicazioni con fanghi o detriti.

Cofano esteso per protezione termica

Il design del coperchio a collo lungo isola il calore dall'area della baderna, proteggendo i componenti di tenuta dello stelo e migliorando l'affidabilità operativa nel servizio ad alta temperatura.

Funzionamento regolare e stabile

Con una sfera montata su perno e un design antigrippaggio, le valvole a sfera di scarico ad alta temperatura in acciaio inossidabile mantengono una bassa coppia operativa e prestazioni stabili anche in condizioni di espansione termica.

Principali parametri tecnici

Specifiche dei materiali

Applicazioni tipiche

Le valvole a sfera di spurgo ad alta temperatura in acciaio inossidabile sono ampiamente utilizzate in sistemi che richiedono un controllo affidabile dello spurgo ad alta temperatura:

Unità di trattamento petrolchimico

Linee di spurgo della caldaia della centrale elettrica

Condotte metallurgiche ad alta temperatura

Industrie della gomma e della carta

Sistemi ad olio diatermico

Acque reflue ad alta temperatura con particelle

È particolarmente adatto per servizi gravosi che comportano alte temperature, alta pressione e contaminanti solidi.

Linee guida per la selezione

Per garantire le prestazioni adeguate delle valvole a sfera di scarico ad alta temperatura in acciaio inossidabile, considerare quanto segue:

Corrispondenza della temperatura

≤600°C: 316L

600–650°C: 321

>650°C: 310S

Selezione del sigillo

Servizio delicato sulle particelle: tenuta dura in stellite

Grave erosione: rivestimento in carburo di tungsteno

Utilizzare sempre baderne in grafite per alte temperature

Corrispondenza di pressione e dimensioni

Selezionare la classificazione PN in base alla pressione di progettazione della tubazione. A temperature elevate, la pressione consentita deve essere corretta secondo GB/T 12224. Scegliere la dimensione del foro in base alla portata e alla dimensione delle particelle.

Mezzi speciali

Per il servizio acido, aggiornare i materiali secondo NACE MR0175, se necessario.

Note di installazione e manutenzione

Orientare il cofano esteso lontano dalle principali fonti di calore

Stringere i bulloni della flangia in modo uniforme secondo uno schema incrociato

Aprire lentamente la valvola durante lo spurgo per evitare colpi d'ariete

Applicare grasso per alte temperature ogni 3-6 mesi

Ispezionare periodicamente le superfici di tenuta per verificare l'eventuale usura

Aprire completamente e lavare la valvola prima di lunghi arresti

Una corretta installazione e manutenzione ordinaria prolungheranno significativamente la durata utile e ridurranno i tempi di fermo non pianificati.
