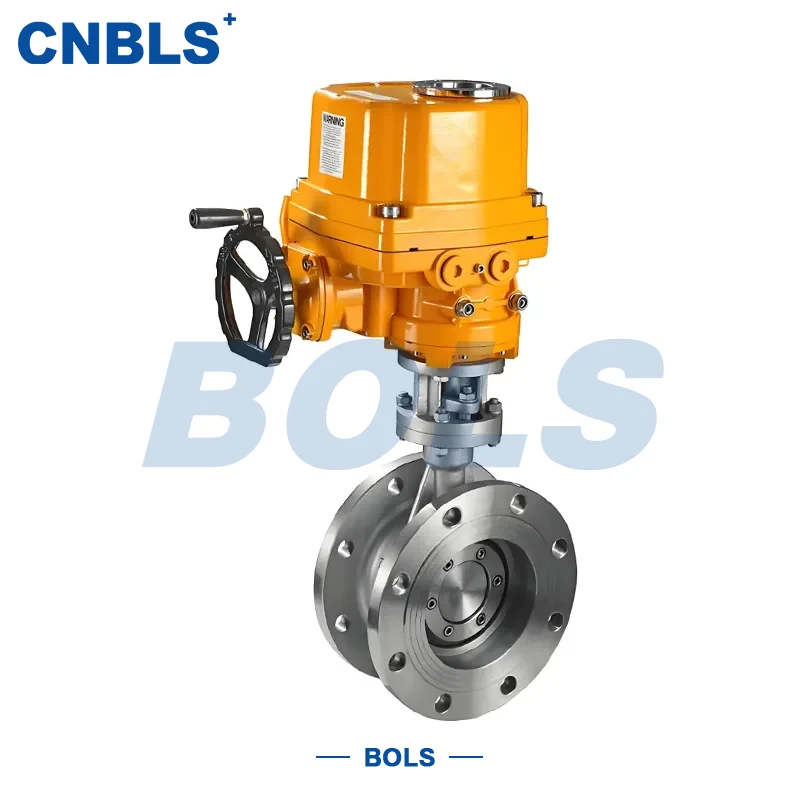

Valvole a farfalla di ventilazione in acciaio inossidabile

La valvola a farfalla di ventilazione D341W in acciaio inossidabile è una valvola a farfalla centrale progettata specificamente per i sistemi di ventilazione industriale. È prodotto utilizzando materiali in acciaio inossidabile come 304, 316, 304L e 316L ed è conforme alla serie D341W e agli standard di settore pertinenti per le valvole a farfalla di ventilazione. La valvola è installata nei sistemi di condotti di ventilazione tramite connessioni flangiate ed è azionata tramite funzionamento manuale o da un attuatore con ingranaggio a vite senza fine per ruotare il disco, consentendo l'apertura, la chiusura e la regolazione del flusso dei mezzi gassosi.

Come una tipica valvola a farfalla di ventilazione in acciaio inossidabile, il suo design è ottimizzato per condizioni di gas a bassa pressione, di grande diametro, polverosi e corrosivi. Oltre a garantire prestazioni di tenuta di base, soddisfa anche i requisiti del sistema di ventilazione in termini di capacità di flusso, flessibilità operativa e stabilità a lungo termine.

Struttura e principio di funzionamento

Progettazione della linea centrale

Lo stelo e il disco condividono la stessa linea centrale, pertanto il disco ruota attorno all'asse dello stelo durante il funzionamento. Questa struttura semplice ed equilibrata riduce la coppia di apertura ed è particolarmente adatta per l'uso a lungo termine in condotti di ventilazione di grande diametro.

Collegamento a flangia

Entrambe le estremità del corpo valvola sono dotate di flange integrali compatibili con GB/T 9113 o ANSI B16.5. L'installazione è semplice utilizzando i bulloni, garantendo un posizionamento affidabile e una facile manutenzione.

Sigillatura specifica per la ventilazione

La "W" in D341W indica una struttura di tipo ventilazione progettata per controllare le perdite anziché ottenere perdite pari a zero. Le opzioni includono guarnizioni rigide in metallo o guarnizioni composite in metallo + gomma fluorurata, che riducono gli inceppamenti causati dalla polvere o dall'espansione termica mantenendo al contempo un funzionamento sicuro.

Opzioni di attuazione

Dimensioni più piccole: funzionamento manuale per semplicità e facile manutenzione

Dimensioni medie e grandi: Attuatori con ingranaggi a vite senza fine per una coppia più elevata, un funzionamento più semplice e l'idoneità al controllo dall'alto o centralizzato

Caratteristiche principali

Forte adattabilità dei materiali

La struttura in acciaio inossidabile offre un'eccellente resistenza alla corrosione e all'ossidazione, adatta per gas di scarico contenenti zolfo, gas acidi e ambienti ad alta umidità.

Bassa resistenza al flusso

Il design centrale e il disco sottile riducono al minimo l'ostruzione del flusso d'aria, riducendo la resistenza del sistema e il consumo energetico.

Costi di manutenzione controllabili

Con un minor numero di componenti e una struttura di tenuta semplice, l'ispezione e la manutenzione di routine sono minime, rendendolo ideale per i sistemi di ventilazione a funzionamento continuo.

Ampio raggio d'azione

Intervallo di temperatura: -30 ℃ ~ 400 ℃ Intervallo di pressione: PN0,1 ~ PN1,0 MPa Adatto per la maggior parte delle applicazioni di ventilazione industriale e gas di scarico.

Essendo una valvola a farfalla di ventilazione in acciaio inossidabile matura, il suo design dà priorità alla stabilità del sistema e all'affidabilità a lungo termine.

Applicazioni

Le valvole a farfalla di ventilazione in acciaio inossidabile D341W sono ampiamente utilizzate in:

Metallurgia: sistemi di altoforno, sinterizzazione, raccolta polveri e trattamento gas di combustione

Industria energetica: sistemi di aspirazione e scarico fumi di caldaie, condotti di desolforazione e denitrificazione

Industria chimica: Sistemi di scarico di processo con gas corrosivi

Materiali da costruzione e cemento: raccolta delle polveri dei forni, sistemi di ricircolo dell'aria calda

Ingegneria ambientale: Sistemi di trattamento ed emissione dei gas di scarico industriali

In queste applicazioni, le valvole a farfalla di ventilazione in acciaio inossidabile servono principalmente per l'isolamento, la regolazione e la deviazione del flusso, piuttosto che per il controllo della tenuta ad alta pressione.

Parametri tecnici

Consigli per la selezione e l'utilizzo

Le considerazioni chiave sulla selezione includono:

Composizione media e corrosività

Pressione di progetto e temperatura di esercizio

Dimensioni del tubo e spazio di installazione

Presenza di polvere elevata, temperatura elevata o funzionamento continuo

Per ambienti polverosi si consiglia un disco in acciaio inox forato. Per i sistemi di scarico dei fumi ad alta temperatura, sono preferibili le guarnizioni rigide metalliche per migliorare la stabilità.

Conclusione

La valvola a farfalla di ventilazione D341W in acciaio inossidabile è caratterizzata da struttura affidabile, materiali stabili e forte adattabilità. Essendo una valvola a farfalla di ventilazione standardizzata in acciaio inossidabile, è progettata per soddisfare i requisiti di sicurezza e manutenzione a lungo termine dei sistemi di ventilazione industriale e di scarico dei gas di scarico, rendendola una scelta pratica per progetti di ingegneria e integrazione di apparecchiature.
