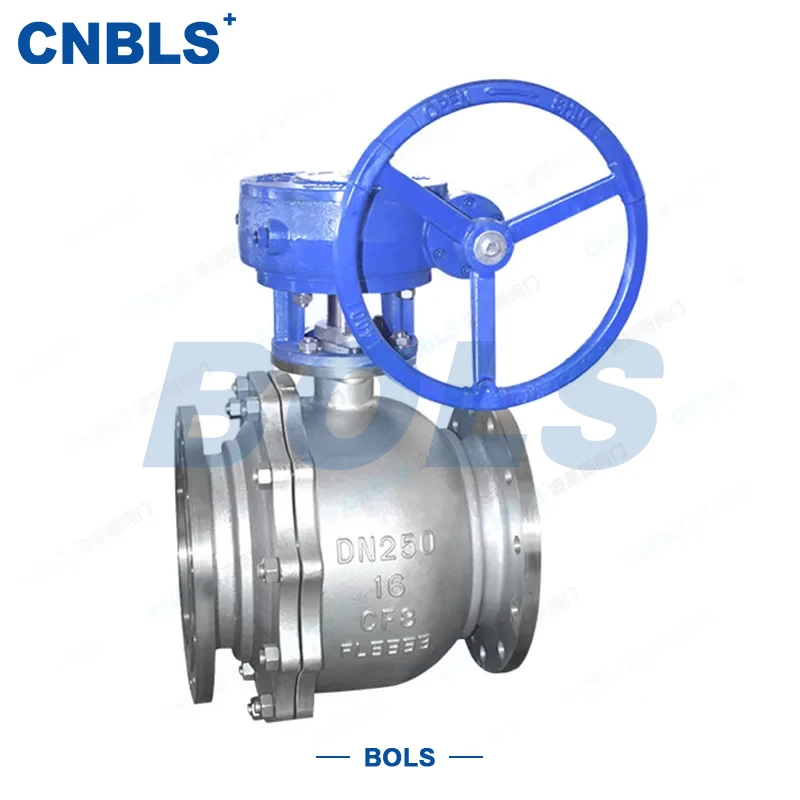

Valvole a sfera flottanti flangiate in acciaio inox

Le valvole a sfera flottanti flangiate in acciaio inossidabile sono una valvola di intercettazione per tubazioni che utilizza una sfera galleggiante come elemento di chiusura. Sotto la pressione del fluido, la sfera viene premuta saldamente contro la sede della valvola a valle per ottenere una tenuta affidabile. L'apertura o la chiusura completa si ottiene ruotando la sfera di 90 gradi, con funzionamento semplice e risposta rapida.

Questa valvola vanta una struttura semplice e eccellenti prestazioni di tenuta. È adatto a varie condizioni di lavoro che coinvolgono fluidi come acqua, vapore, prodotti petroliferi e sostanze corrosive ed è ampiamente utilizzato nei sistemi di tubazioni industriali tra cui petrolio, ingegneria chimica, energia elettrica, alimenti e prodotti farmaceutici.

Caratteristiche del prodotto

Materiale in acciaio inossidabile di alta qualità

I componenti chiave, tra cui il corpo della valvola, la sfera e la sede della valvola, sono realizzati in acciaio inossidabile 304/316, offrendo un'eccellente resistenza alla corrosione e all'usura per garantire affidabilità operativa a lungo termine.

Connessione flangiata per una facile installazione

Adottando una connessione flangiata standard, consente un'installazione e uno smontaggio convenienti ed è compatibile con sistemi di tubazioni di diversi diametri e classi di pressione.

Modalità operative diversificate

Supporta l'azionamento manuale (volantino), ad ingranaggi, elettrico e pneumatico. È possibile selezionare la modalità operativa più adatta in base ai requisiti di controllo automatico.

Eccellenti prestazioni di tenuta

La sede della valvola è realizzata con materiali di tenuta morbidi come PTFE, PFA o ETFE, con un tasso di perdita conforme alla Classe API VI per garantire la sicurezza del sistema di tubazioni.

Ampia gamma di applicazioni

La valvola ha un intervallo di temperatura applicabile di -29~180℃, che copre condizioni di lavoro ad alta, media e bassa pressione da PN1.0 a PN42 e soddisfa i requisiti di controllo di diverse portate e fluidi.

Elevata affidabilità e facile manutenibilità

La struttura a sfera flottante realizza una tenuta autoserrante a media pressione. Ha una struttura compatta, non richiede supporto aggiuntivo ed è di facile manutenzione, rendendolo adatto al funzionamento a lungo termine.

Applicazioni

Le valvole a sfera flottanti flangiate in acciaio inossidabile sono adatte a vari scenari industriali:

● Intercettazione e controllo del flusso di oleodotti per petrolio e gas naturale

● Trasporto di mezzi corrosivi come acidi, alcali e sali nella produzione chimica

● Controllo di condutture nel trattamento dell'acqua e nei sistemi a vapore

● Trasporto di mezzi puliti nell'industria alimentare e farmaceutica

● Condotte ad alta temperatura e alta pressione nei sistemi elettrici e termici

● Scenari di trasporto di liquidi e chiusura di condotte

Interpretazione del modello

Prendiamo come esempio il modello Q41F-16P:

Standard di progettazione e produzione

● API 6D: uno standard accettato a livello internazionale applicabile alla progettazione e produzione di valvole a sfera per l'industria del petrolio e del gas naturale.

● GB/T 12237: standard nazionale cinese, che funge da riferimento per la progettazione e la produzione delle valvole.

● ISO 5208: standard per le dimensioni della flangia e i valori nominali di pressione, che garantisce che la valvola corrisponda alla tubazione.

● JB/T 308: metodi di test delle valvole e regole di ispezione, che garantiscono la qualità e le prestazioni del prodotto.

Tabella parametri tecnici

Materiali dei componenti

● Corpo valvola: acciaio fuso WCB o acciaio inossidabile CF8/CF8M

● Sfera: materiale in acciaio inossidabile abbinato al corpo della valvola

● Sede della valvola: tenuta morbida in PTFE, PFA o ETFE

● Stelo della valvola: acciaio inossidabile con trattamento superficiale nitrurato

● Guarnizione: Grafite flessibile o PTFE

● Elementi di fissaggio: acciaio inossidabile o acciaio al carbonio zincato

Punti chiave della selezione

Analisi delle condizioni di lavoro

● Chiarire il tipo di mezzo, la temperatura, la viscosità e la corrosività.

● Determinare la pressione massima di esercizio del sistema riservando un margine di sicurezza.

Conferma dei parametri

● Selezionare il diametro nominale DN in base ai requisiti di portata.

● Determinare la pressione nominale PN/classe in base alla progettazione del sistema.

● Scegliere il metodo di connessione (flangia, saldato o filettato) in base alla tubazione.

● Selezionare la modalità operativa (manuale, elettrica o pneumatica) in base alle esigenze di automazione.

Selezione dei materiali

● Corpo valvola: l'acciaio al carbonio è adatto per condizioni di lavoro generali; l'acciaio inossidabile è adatto per fluidi corrosivi.

● Materiale di tenuta: il PTFE è adatto alla maggior parte dei fluidi corrosivi; Le guarnizioni rigide in metallo possono essere selezionate per mezzi ad alta temperatura, alta pressione o contenenti particelle.

Norma e Certificazione

● Assicurarsi che la valvola sia conforme agli standard di progettazione e produzione.

● Per progetti internazionali possono essere richieste API, ISO e altre certificazioni.

Valutazione dei fornitori

● Seleziona fornitori con una buona reputazione e una ricca esperienza e richiedi campioni, parametri tecnici e certificati di garanzia della qualità.
