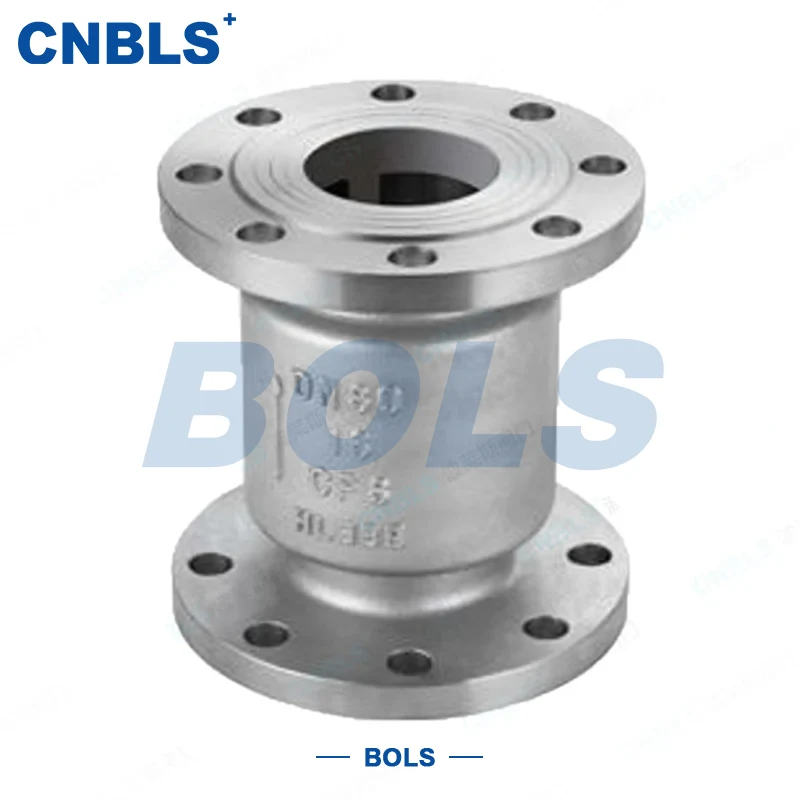

Valvole di ritegno verticali in acciaio inossidabile

Le valvole di ritegno verticali in acciaio inossidabile sono valvole di intercettazione automatiche appositamente progettate per sistemi di tubazioni verticali. Sono costituite principalmente da corpo, disco, meccanismo di guida in acciaio inossidabile e molla opzionale in acciaio inossidabile, senza dispositivi di azionamento aggiuntivi. Le valvole si aprono e si chiudono automaticamente basandosi sulla media pressione e gravità (o forza della molla).

Il suo design centrale si adatta ai requisiti della tubazione verticale: il fluido deve fluire verticalmente verso l'alto. Durante il flusso in avanti, la pressione del fluido supera la gravità del disco (o il precarico della molla) per spingere il disco verso l'alto lungo il meccanismo di guida, garantendo un passaggio fluido del fluido. In caso di riflusso, il disco ricade rapidamente e con precisione per sigillare sotto l'azione combinata del peso proprio, della pressione di riflusso (e della forza della molla), bloccando il riflusso.

Con struttura compatta, bassa resistenza al flusso e tenuta affidabile, queste valvole sono ampiamente utilizzate nell'approvvigionamento idrico e nel drenaggio municipali, HVAC in grattacieli, industrie petrolchimiche, energetiche, alimentari e farmaceutiche con elevati requisiti di resistenza alla corrosione. Sono componenti chiave che garantiscono un flusso stabile unidirezionale di mezzi corrosivi nelle tubazioni verticali. Con prestazioni eccellenti, le valvole di ritegno verticali in acciaio inossidabile sono diventate i componenti preferiti per la prevenzione del riflusso nelle tubazioni verticali.

Parametri tecnici fondamentali

Vantaggi principali del prodotto

Design dedicato verticale, forte adattabilità

Appositamente progettato per tubazioni verticali con percorso di flusso verticale e direzione di installazione, risolvendo le difficoltà di installazione in spazi ristretti, particolarmente adatto per grattacieli, soppalchi per apparecchiature e altri scenari con spazio limitato. Le valvole di ritegno verticali in acciaio inossidabile possono essere abbinate direttamente a vari sistemi di tubazioni verticali.

Materiale interamente in acciaio inossidabile, resistente alla corrosione e durevole

Adotta acciaio inossidabile 304/316/316L e materiali ANSI corrispondenti, con resistenza alla corrosione, resistenza alle alte temperature e resistenza all'usura. Può funzionare stabilmente per lungo tempo in mezzi corrosivi come acqua clorata, acidi e alcali, senza sostituzioni frequenti, riducendo i costi di manutenzione.

Apertura e chiusura sensibili, prevenzione affidabile del riflusso

Il meccanismo di guida preciso integrato garantisce il sollevamento del disco senza deviazioni. La risposta di chiusura può arrivare fino a 0,2 s, bloccando rapidamente il riflusso del mezzo, proteggendo efficacemente pompe, compressori e altre apparecchiature a valle dall'impatto del colpo d'ariete ed evitando danni alle apparecchiature.

Compatibile con doppio standard, ampia universalità

Conforme agli standard GB (serie GB/T) e ANSI (API 594, serie ANSI), adattandosi in modo flessibile ai sistemi di tubazioni GB e ANSI senza ulteriori modifiche, riducendo i costi di approvvigionamento e installazione.

Specifiche multiple disponibili per varie condizioni di lavoro

Gamma di diametri da DN15 a DN300 con valori di pressione completi. Il tipo di tenuta e il collegamento possono essere selezionati in base alle esigenze. Il tipo caricato a molla è adatto a condizioni di basso flusso; il tipo senza molla consente un maggiore risparmio energetico e soddisfa i requisiti di diversi scenari.

Materiali e struttura dei componenti

Materiali dei componenti principali

● Corpo/cofano: GB 304/316/316L (GB/T 1220), materiali corrispondenti ANSI ASTM A182/A351, selezionati in base all'intensità di corrosione media.

● Disco: stesso materiale del corpo + rivestimento in lega di stellite (tenuta dura) o acciaio inossidabile + anello di tenuta morbida in PTFE (tenuta morbida), bilanciando prestazioni di tenuta e durata.

● Meccanismo di guida: acciaio inossidabile forgiato come il corpo; manicotto di guida in lega dura a base di acciaio inossidabile, resistente all'usura e alla corrosione, che garantisce un'apertura/chiusura precisa senza deviazioni.

● Molla (opzionale): acciaio per molle in acciaio inossidabile 304/316/316L con elasticità stabile, adatto a varie condizioni e temperature corrosive.

● Guarnizioni: anello metallico in lega di Inconel per alte temperature; Anello in gomma PTFE/perfluoroetere per medie e basse temperature; guarnizione a spirale per la sigillatura della flangia, garantendo una tenuta affidabile.

● Bulloni/dadi: acciaio inossidabile uguale al corpo, conforme ai corrispondenti standard GB/ANSI, che garantisce resistenza complessiva alla corrosione e robustezza della connessione.

Caratteristiche strutturali

Struttura di sollevamento verticale, percorso del flusso verticale diretto, meccanismo di guida preciso integrato. Chiusura opzionale assistita da molla per condizioni di basso flusso. Doppia connessione: flangiata/filettatura interna, facile montaggio e smontaggio. Struttura complessiva compatta con poco spazio occupato. Con un design strutturale scientifico, le valvole di ritegno verticali in acciaio inossidabile bilanciano praticità e stabilità.

Standard di progettazione e produzione

Linee guida per la selezione

Confermare l'installazione e la direzione del flusso

Garantire l'installazione verticale della tubazione con il fluido che scorre verticalmente verso l'alto. L'installazione orizzontale o inclinata è severamente vietata, altrimenti potrebbe causare guasti al disco e perdite di tenuta. Le valvole di ritegno verticali in acciaio inossidabile sono adatte solo per condizioni verticali.

Corrisponde allo standard e alla classe di pressione

Selezionare la PN/classe corrispondente in base al sistema di tubazioni GB o ANSI (ad esempio GB PN16, ANSI Classe 150). Assicurarsi che la pressione nominale corrisponda alla pressione di progettazione della tubazione per evitare il funzionamento in sovrapressione.

Selezione del tipo di tenuta

Guarnizione rigida in metallo per fluidi ad alta temperatura (>200 ℃), contenenti particelle o soggetti a elevata usura. Guarnizione morbida per temperature medie e basse (≤200 ℃) e fluidi puliti, con perdite prossime allo zero per adattarsi alle diverse caratteristiche dei fluidi.

Abbinamento accurato dei materiali

Acciaio inossidabile 304 per fluidi corrosivi generali (acidi deboli e alcali, acqua clorata). Acciaio inossidabile 316 per fluidi fortemente corrosivi (acidi e alcali concentrati, fluidi contenenti zolfo/cloro). Acciaio inossidabile 316L per temperature ultra-basse o condizioni di forte corrosione per garantire la durata.

Selezione del tipo a molla o non a molla

Tipo caricato a molla per condizioni di basso flusso e bassa pressione (pressione di apertura minima insufficiente), assistito dalla molla per una migliore affidabilità. Tipo senza molla per flusso e pressione normali, apertura/chiusura a media pressione e gravità, maggiore risparmio energetico.

Note sul funzionamento e sulla manutenzione

1 Note di installazione

● Installare rigorosamente in verticale, assicurarsi che la direzione del flusso medio sia coerente con il segno della "freccia verso l'alto" sul corpo. È vietata l'installazione orizzontale o inclinata.

● Prima dell'installazione, verificare che il modello della valvola, la classe di pressione, il materiale e il diametro corrispondano alla tubazione. Controllare eventuali danni al corpo, al disco e al meccanismo di guida. Spingere manualmente il disco per confermare il sollevamento flessibile senza inceppamenti.

● Riservare lo spazio di manutenzione sopra la valvola per il successivo smontaggio del coperchio, la rimozione del disco e del meccanismo di guida.

2 Manutenzione ordinaria

● Ispezionare regolarmente le connessioni e la tenuta del coperchio durante il funzionamento; serrare i bulloni o sostituire le guarnizioni in caso di perdite.

● Smontare e pulire periodicamente le impurità e lo sporco all'interno della valvola, verificare la flessibilità del meccanismo di guida. Ispezionare l'elasticità della molla per il tipo a molla e sostituirla tempestivamente se attenuata.

● Azionare lentamente la valvola a monte per aumentare la pressione media e il flusso in modo graduale, evitando un impatto istantaneo dell'alta pressione sul disco per evitare danni ai componenti.

3 Riavvio dopo un arresto prolungato

Prima del riavvio, spingere manualmente il disco per confermare l'apertura/chiusura flessibile. Verificare che non vi siano ostruzioni all'interno della valvola. Dopo la conferma, introdurre il mezzo lentamente per evitare inceppamenti dei componenti che causano guasti alla tenuta o errori di apertura/chiusura.

Campi di applicazione

Grazie alla forte resistenza alla corrosione, alla struttura compatta e all'apertura/chiusura sensibile, le valvole di ritegno verticali in acciaio inossidabile sono ampiamente utilizzate nei sistemi di tubazioni verticali dei seguenti settori:

● Approvvigionamento idrico e drenaggio municipali: condutture per mezzi corrosivi come acqua clorata e fognature, in particolare tubazioni idriche verticali in grattacieli.

● HVAC in grattacieli: tubazioni verticali per sistemi di condizionamento e riscaldamento, altamente adattabili a spazi ristretti.

● Industria petrolchimica: tubazioni corrosive per fluidi chimici, fluidi contenenti zolfo/cloro, adatte per condizioni di pressione da bassa a medio-alta.

● Industria energetica: sistemi ausiliari delle centrali elettriche, condotte del vapore, resistenti alle alte temperature, resistenti all'usura e stabili durante il funzionamento.

● Industria alimentare e farmaceutica: tubazioni pulite per fluidi corrosivi, conformi ai requisiti igienici con tenuta affidabile e assenza di perdite.
