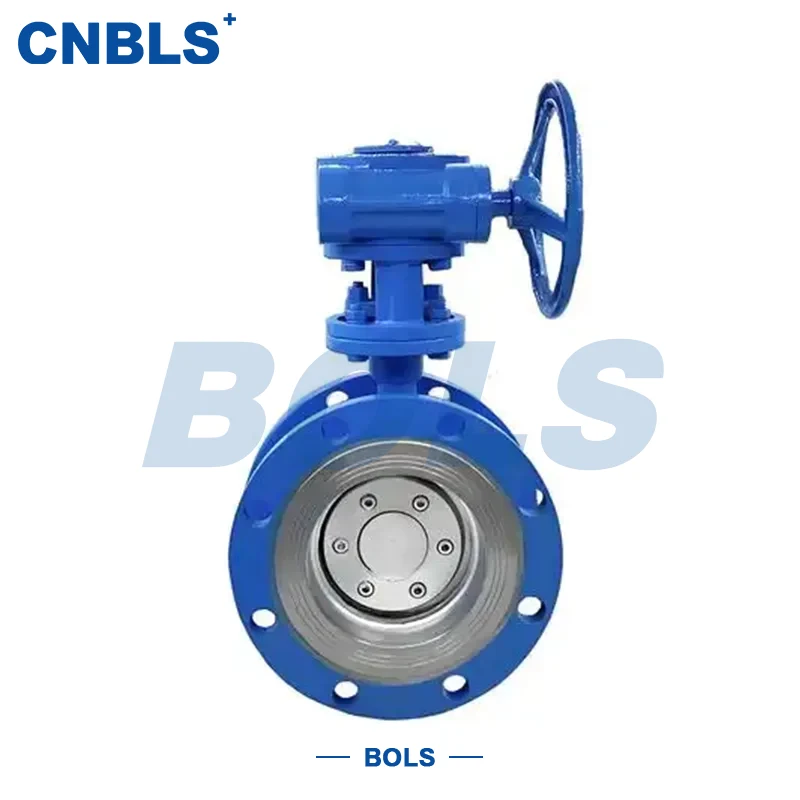

Valvole a farfalla a tenuta dura in metallo con flangia di trasmissione a vite senza fine

La valvola a farfalla a tenuta dura in metallo con flangia a vite senza fine D343H in acciaio inossidabile è una valvola a farfalla di livello industriale sviluppata per condizioni di alta temperatura, alta pressione e fluidi complessi. Caratterizzato da un design a triplo offset, connessione a flangia e attuatore con ingranaggio a vite senza fine, garantisce una tenuta affidabile mantenendo una bassa coppia operativa e prestazioni di strozzamento stabili.

Essendo valvole a farfalla a tenuta dura in metallo con flangia con trasmissione a ingranaggio a vite senza fine, i suoi componenti contenenti pressione sono realizzati principalmente in acciaio inossidabile, combinato con una struttura metallica a tenuta dura. Ciò garantisce prestazioni di tenuta stabili e resistenza strutturale anche in caso di funzionamento a lungo termine ad alta temperatura, erosione delle particelle e cicli frequenti, rendendolo adatto a sistemi industriali con elevati requisiti di sicurezza e durata.

Progettazione strutturale e principio di funzionamento

Design a triplo offset

La valvola incorpora spostamenti assiali, radiali e angolari, consentendo al disco di sganciarsi rapidamente dalla sede durante il funzionamento. Ciò evita l'attrito radente tra le superfici di tenuta metalliche, riducendo significativamente l'usura e prolungando la durata. Nella fase di chiusura finale, la geometria eccentrica crea una compressione metallo-metallo affidabile per una tenuta stabile.

Azionamento dell'ingranaggio a vite senza fine

L'ingranaggio a vite senza fine fornisce un ampio rapporto di riduzione, riducendo sostanzialmente la coppia operativa manuale, particolarmente adatto per applicazioni di grande diametro e differenziale ad alta pressione. Offre inoltre capacità di autobloccaggio, impedendo l'inversione della posizione della valvola durante le fluttuazioni della pressione del sistema e migliorando la sicurezza operativa. Per le applicazioni di controllo del flusso, l'ingranaggio a vite senza fine consente una regolazione angolare regolare e precisa.

Collegamento a flangia

Entrambe le estremità della valvola sono dotate di connessioni flangiate conformi a GB/T 9113 o ANSI B16.5. Ciò garantisce un'elevata resistenza della connessione, una tenuta affidabile e una facile installazione, rimozione e manutenzione, rendendolo ideale per il funzionamento a lungo termine in sistemi di tubazioni fisse.

Caratteristiche principali del prodotto

La struttura di contenimento della pressione interamente in acciaio inossidabile offre un'eccellente resistenza alla corrosione e resistenza alle alte temperature

Design con tenuta rigida in metallo, adatto per fluidi ad alta temperatura, alta pressione e carichi di particelle

La trasmissione a vite senza fine garantisce un funzionamento regolare, ideale per applicazioni di grande diametro e coppia elevata

La struttura a triplo offset riduce l'usura e prolunga la durata della guarnizione

Il collegamento a flangia standardizzato offre una forte compatibilità del sistema

Queste valvole a farfalla a tenuta dura in metallo con flangia con trasmissione a vite senza fine dimostrano chiari vantaggi in termini di affidabilità, manutenibilità e costi operativi a lungo termine.

Applicazioni tipiche

In questi ambienti esigenti, le valvole a farfalla a tenuta dura in metallo con flangia e trasmissione a vite senza fine offrono prestazioni stabili a lungo termine e aiutano a ridurre i tempi di fermo non pianificati.

Parametri tecnici principali (riepilogo)

Consigli per la selezione e l'uso

Durante la selezione, è necessario valutare attentamente fattori quali le proprietà dei fluidi, la pressione del sistema, la temperatura operativa e la frequenza dei cicli. Per fluidi abrasivi o carichi di particelle, si consigliano coppie di guarnizioni saldate con stellite. Per ambienti altamente corrosivi, sono preferiti i materiali in acciaio inossidabile 316L o duplex.

Una corretta selezione e una manutenzione standardizzata miglioreranno in modo significativo la stabilità operativa e la durata di servizio delle valvole a farfalla a tenuta dura in metallo del tipo a flangia con trasmissione a ingranaggio a vite senza fine.

Conclusione

La valvola a farfalla a tenuta rigida in metallo con flangia a vite senza fine D343H in acciaio inossidabile è costruita su un design strutturale maturo, una configurazione stabile del materiale e un'attuazione affidabile. Le sue prestazioni complete in termini di sicurezza, durata e adattabilità la rendono una soluzione comunemente utilizzata per applicazioni con valvole a farfalla ad alta temperatura e alta pressione.
